회수: | 433MHz/450MHz/470MHz | 전원 출력: | 1W |
---|---|---|---|
거리: | 2KM | 산출: | 2 아날로그 산출 |
응용 프로그램: | 감지기 무선 전송 | 신호: | 4-20mA 또는 0-5V |
하이 라이트: | 무선 신호 이동,먼 io 체계 |

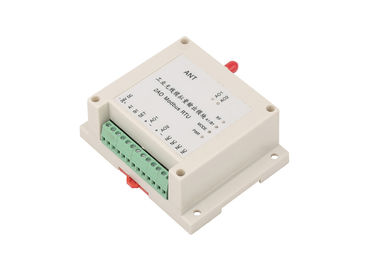

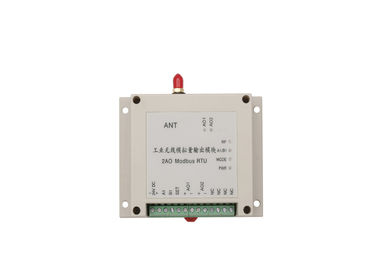

LS-RAO02 무선 아날로그 취득 단위
LS-RAO02 모드 버스 RTU는 1W 입력/출력 단위, 2 아날로그 산출, 1 RS485입니다 (무선 RS485는 주문을 받아서 만듭니다). 무선 통제 2km-3km. 감지기와 PLC/HMI 무선 커뮤니케이션을 위한 사용
모수
빈도 | 433MHz 또는 450MHz 또는 470MHz |
전원 출력 | 1W |
제품 | 2AO |
입력 유형 | 4-20mA 또는 0-5V 또는 0-10V |
산출 유형 | 4-20mA 또는 0-5V 또는 0-10V |
해결책 비율 | 24 조금 |
정확도 | ±0.02% |
전력 공급 | 보통 9-36V DC 사용 24V DC |
공용영역 | RS-485 |
채널 아니. | 16ch 과태는 감광 스위치를 통해, 프로그램할 수 있습니다 |
안테나 | 1.5m 케이블을 가진 빨판 안테나 |
작동 온도 | -35 °C ~ 산업 +75 °C |
작동 습도 | 10%-90% 상대 습도, 응축 없음 |
차원 | 115×90×40 (mm) |
고침 방법 | 기준 3.5 인치 산업 DIN 길드 가로장 |
신청:

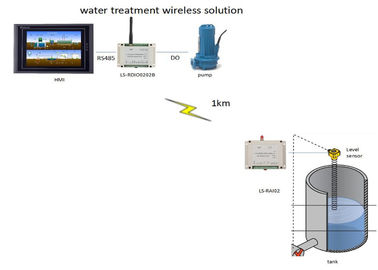

무선 펌프 통제
좋은 펌프와 탱크 사이 운영하는 철사 없이 당신의 탱크 수준을 자동화하십시오. 무선 펌프 통제는 시간과 돈 당신을 저장합니다.
무선 탱크 수준 감시
먼 장소에서 당신의 탱크 수준의 간단한 무선 감시는 긴요한 상태 업데이트를 받습니다.
무선 벨브 활성화
전자 무선 벨브, 솔레노이드 벨브를 열거나 닫으십시오.
똑똑한 농업
관개, 토양 압력 및 온도 탐지를 선회하십시오
비상사태 통보
장비가 고장나는 경우에 이메일, 전화, 휴대폰, 또는 PDA에 의하여 긴요한 상태 업데이트를 받으십시오
컨베이어 통제
컨베이어 모터를 멀게 통제하십시오
원격 제어 릴레이
먼 릴레이를 통제하기 위하여 건조한 접촉 입력을 이용하십시오.
문제 통보
정확하게 아는 것을 관리자가 시키는 머리 위 통보 빛을 활성화하 큰 기능에 있는 시간을 문제가 발생할 때 가기 위하여 어디로 절약하십시오.
먼지 억제
당신의 먼지를 운영하기 위하여 무선 입력/출력 단위를 사용하십시오
자료 기록
무선으로 우리의 아날로그 입력/출력 단위를 사용하여 먼 장소에서 각종 자료를 취득하고 벌채하십시오
쌓아올리는 기계 통제
당신의 쌓아올리는 기계/reclaimir를 시작하고 멈추십시오. 쌓아올리는 기계와 리클레이머도 조정 센터에 있는 PLC를 연결하십시오.
근접 탐지
장비가 지역에서 작동하고 있다 언제든지 조정가능한 범위를 가진 전송기를 무거운 장비에 거치하고, “맹점에 있는 수신기를,” 거치하고 경보를 울리거나 빛을 켜기 위하여 그 후에 수신기를 설치하십시오.
화학 수평 감시
물 염화 또는 다른 화학물질을 멀게 감시하십시오.
교통 신호
전방” 무선 전송기 및 수신기을 이용하여 새로운 철사를 “철도 교차로와 같은 교통 표지를 통제하기 위하여 놓는 것을 하는 피하십시오 기차가 출석할 때.
곡물 창고
우리의 무선 전송기 및 수신기는 곡물 창고 상태를 감시하거나 다른 기능을 통제하기 위하여 이용될 수 있습니다. RS485 자료를 모으기 위하여. 곡물에 있는 온도 그리고 습도를 감시하기 위하여.
운임 선적
기중기 통제를 위한 디지털 방식으로 입력/출력 단위와 다른 위치에 짐 정보를 무선으로 보내는 아날로그 입력/출력 단위.
모드 버스 RTU 커뮤니케이션과 대응 가치
기록기 유형:
기록기 유형 | 읽힌 명령 | 명령을 쓰십시오 | 파워를 끄 | 기능 |
기록기를 붙드십시오 | 0x01 | 입력 --지원 아닙니다 | 유지하지 않기 위하여 | 입력 가치를 읽을 수 있습니다 |
0x03 |
A. Hold 기록기
1. 아날로그 입력 가치: 0x0008~0x000B
2. 아날로그 산출 가치: 0x0048~0x004B
B: 읽는 방법
파악 기록기: 4 아날로그 입력을 읽거나 4 아날로그 산출을 한꺼번에 통제할 수 있습니다
통제 방법을 등록하십시오
AI/AO | IC | 읽으십시오 | 기능 ID | 품목 지원 | ||
아니다. | IC 유형 | PLC ID | 모드 버스 ID | |||
AI1 | 기록기를 붙드십시오 | 40009 | 8 | 읽으십시오 | 03 | 2AI/4AI |
AI2 | 기록기를 붙드십시오 | 40010 | 9 | 읽으십시오 | 03 | |
AI3 | 기록기를 붙드십시오 | 40011 | 10 | 읽으십시오 | 03 | 4AI |
AI4 | 기록기를 붙드십시오 | 40012 | 11 | 읽으십시오 | 03 | |
AO1 | 기록기를 붙드십시오 | 40073 | 72 | 읽기/쓰기 | 03/06 | 2AO/4AO |
AO2 | 기록기를 붙드십시오 | 40074 | 73 | 읽기/쓰기 | 03/06 | |
AO3 | 기록기를 붙드십시오 | 40075 | 74 | 읽기/쓰기 | 03/06 | 4AO |
AO4 | 기록기를 붙드십시오 | 40076 | 75 | 읽기/쓰기 | 03/06 |
가치 계산에 관하여
아날로그 입력
우리의 아날로그 단위의 최대 측정 범위 가치는: 0X7FFF
1. 직접 측정 현재와 전압
정확한 value=value 당신 read/0x7FFF*max 범위
예를 들면: 단위의 (0-20mA의 최대 범위에) 입력된 가치의 제 통행을 읽기 위하여
기록기 0x0008 (제 통행의 아날로그 입력)
의견: 0x3801
현재 값: (0x3801/0x7FFF) *20mA=8.7509mA
2. 측정하기 위하여 감지기의 가치 (4-20mA의 0-6 미터 수평 감지기)를
의견 가치가 6554 이하 인 경우에, 수평 가치는 0입니다
만약에 의견인 경우에 가치 이면 큰 보다 6554, 수평 value= () (가치 독서 6554/32767-6554) *measure는 배열합니다
예를 들면: 의견 가치는 0X3801입니다, 그 후에 대응 수평 가치는: ((0X3801-6554)/26213) *6 meter=1.7815 미터
아날로그 산출
아날로그 단위의 최대 측정 범위는: 0x7FFF
직접 산출 현재와 전압을 통제하십시오
value=current 기록기 또는 전압 가치/range*0x7FFF 측정 쓰십시오
예를 들면: 그의 최대 측정 범위가 0-20mA인 아날로그 단위의 제 통행을 통제하기 위하여
기록기 0x0048 (제 통행의 아날로그 산출)
기록기 가치를 쓰기 위하여: (8.75/20mA) *0X7FFF =14336=0x3800
