회수: | 433MHZ | 전원 출력: | 1W |
---|---|---|---|
인터페이스: | RS485는 | 응용 프로그램: | RS485 무선 커뮤니케이션 |
거리: | 2KM | 울안: | 플라스틱 |
하이 라이트: | 무선 자료 모듈,rf 자료 송수신기 |

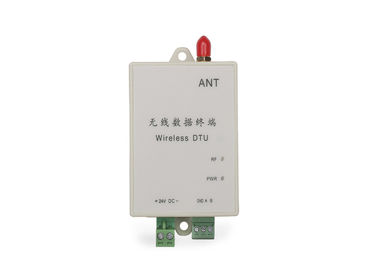

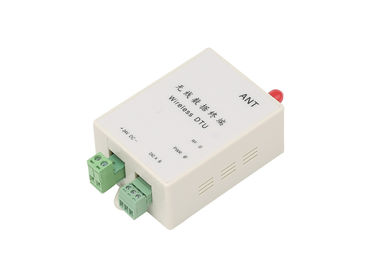

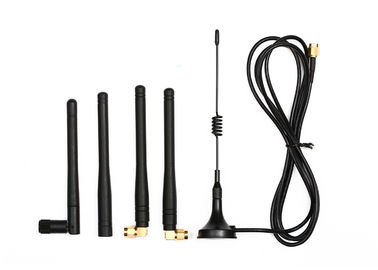

RS485 자료 전송 단위 433MHz RF 자료 송수신기 2km PLC 무선 관제사
일반적인 소개
LS-R314 무선 DTU의 전송 거리는 3km LOS를, 소형의, 플라스틱 울안, 높은 신뢰성과 더불어 도달합니다, PLC와 PC/HMI 사이 무선 커뮤니케이션을 위해 널리 이용됩니다.
LS-R314는 시멘스 S7-200, S7-300 시리즈 사이 무선 커뮤니케이션을 PLC, 신아이더 PLC, 미츠비시 PLC, ABB PLC 등 지원합니다. 그것은 모드 버스 의정서를, 모드 버스 ASCII와 모드 버스 RTU 의정서를 포함하여, PPI 의정서 지원합니다. LS-R314 DTU는 또한 변형기, HMI 또는 다른 RS485도 장치 연결할 수 있습니다. 그것은 자유 코스 경마를의 다 점 무선 자료 전송에 점 지원합니다.
무선 해결책은 지켜, 달라고 하고, 쉬운 이점을의 필요 전화선 설치하게 위험한 분야에 있는 전화선에서 사용자를 프로젝트 시간과 유지비를 단축합니다. 믿을 수 있는 경쟁적인 해결책입니다.
신청 분야
* 무선 자료 전송을 위한 PLC/HMI를 모으기 위하여
* 물/폐수 처리 분야에 있는 압력, 흐름율, 온도 등 정보 수집, 무선 전송 및 통제
* 풍속, 강우, 습도 등 정보 수집, 무선 전송 및 통제에 감청소
* 이산화탄소 등 정보 수집의 온도, 습도, 농도, 농업 온실에 있는 무선 전송 및 통제
* AGV 무선 감시와 감독
기술 명세
빈도 | 433MHz 또는 450MHz, 470MHz |
전원 출력 | 1W (3000m LOS) |
의정서 지원 | 표준 모드 버스 또는 PPI |
전력 공급 | 보통 9-36V DC 사용 24V DC 또는 12V DC |
공용영역 | RS-485 |
채널 아니. | 16의 수로 과태 |
온도 | (산업) -35℃~+75℃ |
차원 | 80×60×30 (mm)는 안테나를 제외합니다 |
적용 예
LS-R314 DTU 네트워킹
평복 점 커뮤니케이션에 점을 위해
당신의 장치에는 ID가 없는 경우에, 1개의 단위가 전달할 때, 모든 다른 사람은 자료를 받을 수 있습니다. 예를 들면, A, B, C의 D 4 단위가 있습니다.
A가 자료를 보낼 때, 단위는 B, C 및 D 전부 받을 수 있습니다.
B가 자료를 보낼 때, 단위는 A, C 및 D 전부 받을 수 있습니다.
C가 자료를 보낼 때, 단위 A, B 및 D는 모두 자료를 받을 수 있습니다.
D가 자료를 보낼 때, 단위 A, B 및 C는 모두 자료를 받을 수 있습니다.
당신이 희망하는 경우에 특정한 단위만 자료를 받을 수 있습니다. 우리는 투표 방법을 받아들입니다. 당신의 장치를 위한 놓인 ID. 주인은 시간까지 특정한 ID를 가진 노예만 당신의 자료를 받을 수 있다, 노예 시간을 사문할 것입니다.
3) 당신의 장치가 진짜로 ID를 놓을 수 없는 경우에. 우리는 단위를 위한 ID를 놓아서 좋습니다.
당신이 직렬 포트를 프로그램할 때, 다음을 주지하십시오: 반양방 이고 무선 전송 지연이 있습니다.
진짜 신청에 있는 LS-R314 DTU 고시
LS-R314 DTU 무선 지연 시간.
무선 제품에는 지연 시간이 있습니다. 다른 RF 보드율은 다른 지연 시간을 일으키는 원인이 됩니다. 아래와 같이 특정한 지연 시간을 참조하십시오:
RF는 비율을 날짜를 기입합니다 (bps) |
지연 TS (Ms) |
RF 날짜 비율 (bps) |
지연 TS (Ms) |
1200년 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
LS-R314 DTU 에러 수정 방법
안정되어 있고는 믿을 수 있는 당신의 체계를 약속하기 위하여는, 우리는 과실이 있는 경우에 자료를 재전송하기 위하여 당신이 체크 또는 CRC를 추가한다는 것을 건의합니다.
큰 자료 포장을 위한 LS-R314 DTU 전송 방법
이론에서는, LS-R314는 한계 자료 포장을 아닙니다 전달할 수 있습니다, 그러나 우리는 너무 큰 자료 포장을 전달하기 위하여 당신을 건의하지 않습니다. 우리는 각 포장을 120B, 더 나은 60-100B 보다는 보다 적게 건의합니다. 또한 우리는 과실을 가진 포장을 다시 보내는 당신의 프로그램 사용 ARQ를 건의합니다.
예를 들면, 우리는 당신이 1개의 포장을 통해, 이론에서, 거기 이면 각 받는 시간에 있는 1bit 과실 전달하는 경우에는, 그래서 이 1KB 파일이 항상 정확하게 전달할 수 없으면 진짜 커뮤니케이션 BER가 10-4이고, 사용자가 1KB 파일 (10000bit)를 보낼 필요가 있다는 것을 가정합니다.
당신이 분할할 수 있는 경우에 1KB는 10 포장으로 당신이 10의 포장을 보낸 후에, 각 포장 전달합니다 100B를, 이론에서, 거기 모릅니다 과실 있을지도 신청합니다. 단위는 ARQ를 통해 그 포장을 다시 보낼 것입니다. , 우리가 1개를 보내더라도 포장 더 및 전체적인 효율성은 감소시킵니다, 그러나 이것은 모든 자료가 정확하게 받아질 수 있다고 약속할 수 있습니다.
