입력: | 0-5KΩ resistane | 산출: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
채널: | 1개는 출력된 1개를 입력했습니다 | 전원 공급 장치: | 24V DC |
하이 라이트: | 소음 가로장 절연체,신호 고립 전송기 |

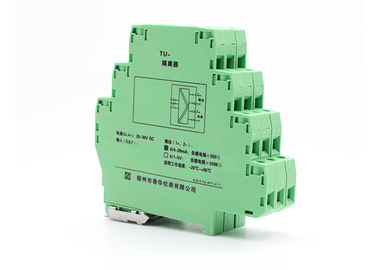

저항 신호 변형기 0-5KΩ는 4-20mA 또는 0-5V 산출에 입력했습니다
입력
입력 신호: 저항 신호, 저항 범위: 0-5KΩ
장려하는 방법: 붙박이 정밀도 일정 전류원 흥분
산출
출력 신호: 4-20mA; 0-20mA; 0-5V; 0-10V
최대 산출 현재: 35mA
산출 부하 저항: (산출이 현재 신호일 경우의) RL ≤ 500Ω;
(산출이 전압 신호일 경우의) RL>10KΩ
주: 사용자는 현재 산출을 지정할 수 있습니다 또는 주문할 때 전압은 출력했습니다.
기본적인 모수
힘: DC24V의 전압 범위: DC18-36V
현재 소비: ≤35mA (것 입력되는과, 24V 전력 공급 출력되는, 것 출력되는 20mA)
기본적인 정확도: ± 0.1% F.S.
온도 편류: 0.005% F.S./°C
응답 시간: ≤10mS (0-90%) (TYP)
힘 보호: 반전 힘 보호
절연제 힘: 1500V AC/1min (입력, 산출 및 힘 사이)
절연 저항: ≥100MΩ (입력, 산출 및 힘 사이)
조작 온도 범위: -20~+55 도
전자기 겸용성: 에 따라 GB/T 18268 (IEC61326-1)
적용 가능한 분야 장치: 2선식 저항기
모수 | ||||
LS-TU-R | x | x | x | 주목합니다 |
채널 조정 | 1 | 1개는 출력된 1를 입력했습니다 | ||
입력 조정
|
A | 0-500Ω | ||
B | 0-1KΩ | |||
C | 0-5KΩ | |||
산출 조정 | 1 | 4-20mA | ||
2 | 0-20mA | |||
5 | 0-5V | |||
7 | 0-10V | |||
주: 당신이 주문할 때 어떤 종류의 입력 신호 및 출력 신호 당신이 필요로 하는지 확인하십시오 |
