빈도: | 433MHz | 전원 출력: | 1W |
---|---|---|---|
입력: | 아날로그 4-20mA | 거리: | 2km |
의정서: | RS485 모드 버스 RTU | 통제: | 입출력 동사 |
하이 라이트: | 1W 무선 감시 분야 Machine,2km 무선 감시 현장 Machine,433MHz 무선 제어 시스템 |
이것은 무선 입출력 관리 시스템입니다
관제실에서, 노예 A's 아날로그 신호와 제어를 모니터링하기 위한 사용자 요구는 비 온-오프를 종속장치로서 작동시킵니다
우리는 무선 입출력 동사를 사용하고 피엘씨 프로그램을 바꿀 아니오 필요가 있습니다

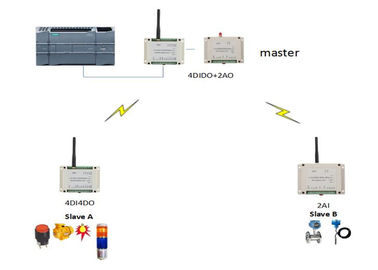

이 다이어그램 라고 말하세요
주파수 | 433MHz 또는 450MHz 또는 470MHz | |
전원 출력 | 100mW(600m), 1000mW(3000m) | |
제품 | 2AI,4AI,2AO,4AO | |
입력 유형 | 4-20mA 또는 0-5V 또는 0-10V | |
출력형 | 4-20mA 또는 0-5V 또는 0-10V | |
해상도 비율 | 24개 비트 | |
정확도 | ±0.02% | |
전원 공급기 | 9-36V DC는 보통 24V DC를 사용합니다 | |
인터페이스 | 알에스 485 방식 | |
채널 번호. | 16ch는 이행하지 않고 감광 스위치를 통해 프로그래밍할 수 있습니다 | |
안테나 | 1.5m 케이블과 서커 안테나 | |
작동 온도 | -35C~+75C 인더스트리얼 | |
일하는 습도 | 10%~90% 상대 습도, 비결노 상태 | |
차원 | 2AI,4AI | 115×90×40(mm) |
2AO,4AO | ||
픽스 방식 | 표준 3.5 인치 산업적 DIN 회 철도 |
매개 변수 | |
전원 출력 : | 1W (또는 100mW 버전) |
전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : | 3 킬로미터 (또는 1 킬로미터는 개작합니다) |
보드 비율 : | 1200bps |
받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
네트워킹 | |
네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
초안을 작성하세요 : | 모드 버스 RTU 프로토콜 |
공항 기술 | |
입력 : | (수동적인 4개의 활성 입력은 특화하고) 분리됩니다 |
출력 : |
분리되는 4개의 수동적 릴레이 출력 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (활성 출력 0-5V는 특화합니다) |
통신 포트 | (무선 RS485가 특화하 ) RS485 |
경향 | |
경향을 전하세요 : | <600ma> |
수신전류 : | <50ma> |
장군 | |
주파수 : | 433MHz, 400, 450, 470 또는 다른 밴드 |
채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 | |
차원 : | 115×90×40(mm) |
안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
온도 : | (산업적인) -35C~+75C |
실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
