| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-V25000 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 3-7일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 1000pcs/month |
| 전원 출력: | 25W | 거리: | 20km |
|---|---|---|---|
| 케이싱 물자: | 알루미늄 | 주파수: | 150MHz |
| 음성 유형: | 아날로그 | ||
| 하이 라이트: | VHF 무선 라디오 Modem,150MHz 무선 라디오 Modem,25W 무선 라디오 모듈 |
||

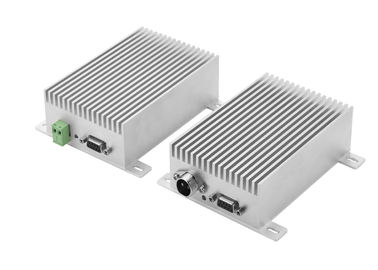

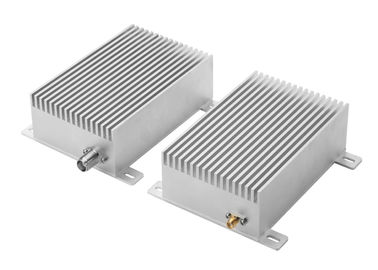

LS-V25000 25W 전원 출력 라디오 모뎀. 그것은 넓게 해양 프로젝트를 위해 사용되는 150MHz 주파수대입니다.
우리가 RS232, RS485 또는 TTL 인터페이스를 지원한다고, 당신은 1를 선택할 수 있습니다
데이터 또는 음성을 전송하는 것은 괜찮습니다
데이터 전송을 위해, 그것의 보드 비율은 1200bps 또는 2400bps입니다.
나 : 특징 :
1. 고전력 생산 : 25W
2. 긴 전송거리 : 최고 20까지 킬로미터
3. VHF 밴드 150MHz 밴드 또는 230MHz 밴드 또는 450MHz
4. 데이터 전송, 음성 전송은 둘다 승인합니다
5. 두배 PLL, 두배 VCO, 높은 신뢰도
6. VOX 기능
II. 데이터 시트
한, 종합 지수
● 주파수 :VHF와 UHF 주파수대 (150MHz, 230MHz)가 약 400 채널을 저장할 수 있습니다
● 주파수 허용오차 :±2.5ppm
● 채널 스페이싱 :25 킬로 헤르츠
● 안테나 임피던스 :50Ω
● 환경 온도 :-35 C~+75 Ｃ
●는 방식을 조절합니다 :MSK
● 항공 보드 비율 :1200bps/2400bps
비, 수신기는 색인을 답니다
● 민감도 : ≤0.25uV
● 이그날 소음 비율(SNR) : ≤-50dB
● 인접 채널 선택성 : ≥70dB
●는 변조 간섭을 매장합니다 : ≥70dB
● 그럴싸한 리스퍼루즈 면역 : ≥70dB
Ｃ, 송신기는 색인을 답니다
● 전송 전력 : 25W
●는 왜곡을 조절합니다 : ≤3%
● 잔류 주파수변조 : ≤-48dB
● 주파수 편이 : ≤5KHz
● 오르소 채널 파워 비 : ≤-70dB
● 길잃은 전원 : ≤5uW
● RF는 능가합니다 : 20 킬로미터 (오픈 에어에서 25W RF 전력)
Ｄ, 전원 공급기
● DC : 12 Ｖ (±10%)
● 대기 경향 : ≤ 1 6 0 Ｍ A
● 전송 경향 : ≤ 6 A는 (전원 25W를 전합니다)
Ｅ, 차원 :
128*108*28mm
3세. 핀 정의
| 연결기 | 아니오 고정하세요. | 핀 네임 | 기술 | 발언 |
| 전력 연결 | 1 | VCC | DC :12V |
전원을 사용하세요 DC 12V, 8A 이상 |
| 2 | 국민 총수요 | 전원 공급기의 지상 | ||
| 단일 접속 | 1 | TTL(TxD) | TTL의 트스드 | |
| 2 | RxD(A) |
RS-232의 르크스드 알에스 485 방식 A |
RS-232,RS-485, TTL, 유효한 단지 1 | |
| 3 | TXD(B) |
RS-232의 트스드 알에스 485 방식 비 |
RS-232,RS-485, TTL, 유효한 단지 1 | |
| 4 | TTL(RxD) | TTL의 르크스드 | ||
| 5 | 국민 총수요 | 신호 접지 | ||
| 6 | PTT | 음성 전송은 가능하게 합니다 | 낮은 수준은 전송을 위한 것입니다 | |
| 7 | 마이크 | 음성 신호 입력 | 마이크 입력, 변조 감도 10mV | |
| 8 | SP | 음성 신호 출력 | 음성 증폭기 출력 8 오옴 0.5W | |
| 9 | SQ | 수신 신호 점검 | 수신 캐리어 신호, 높은 수준 |
LS-V25000의 애플리케이션
인명 구조, 해양 제어
대중 교통
산업적 자동 제어
전력 일정
물 감독 모니터
신호 수집과 철도 시스템의 전송
기름 추출과 교통 통제
기름 또는 우물의 방법
하이드롤오기칼 모니터링
기상 관측소 모니터링
산림 보호
정보화 빌딩
지질학 레콩노이터
모바일 위치
군사 훈련
