빈도: | 1575.42±5MHz, 1561.098±5 마하즈 | 이익: | 38 |
---|---|---|---|
연결관: | N-F | 유형: | 활동 |
사용을 위한: | GPS와 BDS 시스템 | 울안: | ABS 버섯 |

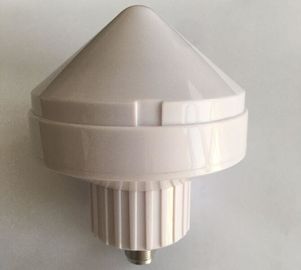

하이 라이트: | 50W GPS 버섯모양안테나,BDS GPS 버섯모양안테나,4dBi GPS 능동 안테나 |
GPS&BDS 기술 매개 변수 | |
주파수(MHz) |
1575.42±5MHz, 1561.098±5 마하즈 |
획득(dBi) | 38±2 |
출력 전압 정재파비 | ≤ |
편광 | 우향 원형 편파 (RHCP) |
3dB 빔 폭 | 110±100 |
LNA는 출력했습니다 (1dB 압축 포인트 출력) |
>0dBm |
밴드 리젝션에서 |
f0=1575.42MHz f0=1575.42MHz+30MHz 12dBc 분 f0=1575.42MHz+50MHz 35dBc 분 f0=1575.42MHz+100MHz 70dBc 분 f1=1561.098MHz f1=1561.098MHz-30MHz 12dBc 분 f1=1561.098MHz-50MHz 35dBc 분 f1=1561.098MHz-100MHz 70dBc 분 |
대신호을 잼 거절
|
중심 주파수에서 떨어져 10dBm 대신호를 100MHz로 첨가할 때, GPS&BDS 안테나의 상승은 2dB 이하 바꿀 것입니다. 중심 주파수에서 떨어져 0dBm 대신호를 60MHz로 첨가할 때, GPS&BDS 안테나의 상승은 2dB 이하 바꿀 것입니다. 중심 주파수에서 떨어져 -10dBm 대신호를 50MHz로 첨가할 때, GPS&BDS 안테나의 상승은 2Db 이하 바꿀 것입니다. 모든 상기 조건 하에, GPS 수신기는 정상적으로 일할 수 있습니다. |
임피던스(W) 바깥쪽에 | 50 |
전원 공급기 (V) | 4-5.5 |
소비 전력 (mA) | <45ma at="" environmental="" specification=""> |
GPS&BDS LNA 기술 매개 변수
|
|
주파수 (MHz) | 1575.42±5 MHz,1561.098±5 마하즈 |
게인 (dBi) | 34±2 |
통과 대역 리플 |
1575.42M ±1.023MHz : <1db> 1575.42M ±5MHz : <> 1561.098M±5MHz : <> |
LNA 1dB 압축 포인트 출력 | >0dBm |
밴드 리젝션에서
|
f0=1575.42MHz f0=1575.42MHz+30MHz 12dBc 분 f0=1575.42MHz+50MHz 35dBc 분 f0=1575.42MHz+100MHz 70dBc 분 f1=1561.098MHz f1=1561.098MHz-30MHz 12dBc 분 f1=1561.098MHz-50MHz 35dBc 분 f1=1561.098MHz-100MHz 70dBc 분
|
소음 지수 | ≤2.7dB |
입력 전압 정재파비 | ≤3:1 |
출력 전압 정재파비 | ≤2.5:1 |
GPS 유전체 안테나 기술 매개 변수
주파수 :1575.42±5 MHz,1561.098±5 마하즈
게인 : 4 dBi
출력 전압 정재파비 :1.5 최대
편광 : 우향 원형 편파 (RHCP)
중심 주파수 :1575MHz,1561.098M
대역폭 : 1575.42±5 MHz,1561.098±5 마하즈
임펜던스 : 50W
접속 요구 사항
50 오옴의 고유 음향 임피던스와 알에프 커넥터
안테나 포트 : N-F는 타이핑합니다
신뢰도 요구사항
신뢰도 표시기는 GPS에 의해 + BDS 듀얼-모드 안테나가 다음과 같을 것을 요구했습니다 :
1. IEC61000-4-5 std에 따른 뇌 서지 성능 (상승 리지스션 . 3 킬로볼트, 1.2/50us에. 기구의) 출력 임피던스 2W.는 경향은 적어도 1.5KA입니다, 견본 크기가 ≥3pcs입니다 ; 시험 뒤에, 샘플은 어떤 비정상 외양도 가지고 있지 않고 전기적 실행이 내역을 만족시킵니다.
2. 신뢰도 지수 MTBF (MTBF : 예측 보고, 통계 자료와 고장분석 보고를 제공하면서, 고장간 평균시간은) 100,000 시간보다 더 큽니다.
프로세스 요구 사항
무연. 재료는 EU 로에스 환경 규격에 따릅니다.
