전원 출력: | 1w | 거리: | 2KM |
---|---|---|---|
스테이션: | 4 | 밸브형: | DC 래칭하 밸브 |
전원 공급: | solar+battery | 주파수: | 868MHz 또는 915MHz |
4ch 무선 관개 컨트롤러 자동으로 DC 타입 잠금 밸브를 제어
소개

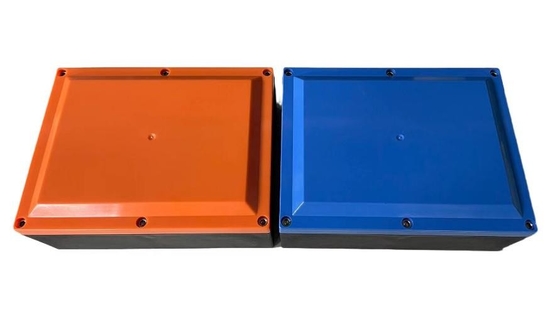

LS-SVC04는 라디오 기반의 전자기 잠금 밸브 컨트롤러입니다. 전력 충전 회로가 내장되어 있습니다. 5000mAh 리?? 배터리 내부로 태양광 전력 공급을 사용할 수 있습니다.LS-SVC04는 4개의 역 9-12V DC 전자기 잠금 밸브를 제어하고 4개의 센서를 연결할 수 있습니다 ((4-20mA)이 관개 제어 시스템은 농장, 과수원, 거리 및 고속도로 조경, 중간, 공원, 건설 현장과 같은 상업 / 시립 관개 응용에 이상적입니다.
응용 도표참고로
이 시스템은 마스터 (LS-R324 무선 DTU) 와 펌프 컨트롤러 (LS-RDIO0202 무선 RTU) 와 DC 타입의 잠금 밸브 컨트롤러 (LS-SVC04) 를 포함한다.
RS485 포트를 통해 HMI, PC 소프트웨어 또는 PLC에 LS-R324 무선 DTU를 연결할 수 있습니다. 우리는 Modbus RTU 프로토콜을 지원합니다.당신은 원격 컨트롤을 실현할 수 있습니다 주요 펌프 ON-OFF 및 모든 현장 잠금 밸브 ON-OFF 자동으로.
매개 변수 | |
출력 전력: | 1W |
전원 공급: | 12.6V DC 또는 18W 태양 패널 |
제어 거리: | 2km LOS |
보드 비율: | 2400bps |
감수성: | -123dBm@1200bps-118dbm (~9600bps) |
네트워크 구축 | |
네트워킹: | 포인트에서 포인트로 그리고 포인트에서 멀티포인트로 |
프로토콜: | 모드버스 RTU 프로토콜 |
포트 설명 | |
입력 | 4AI (4-20mA) |
출력: | 4 펄스 출력 |
통신 포트 | TTL |
전류 | |
전송 전류: | <600mA |
수신 전류: | <40mA |
일반 | |
주파수: | 868MHz |
채널 번호: | 16 채널, DIP 스위치를 통해 변경할 수 있습니다 |
물리적 특성 | |
차원: | 115x90x40mm |
안테나 커넥터 | SMA, 차량 안테나 1.5m 케이블 |
온도: | -35°C~+75°C (산업용) |
장착 방법: | 표준 3.5 인치 산업 조합 레일 |
애플리케이션 다이어그램
