지하 맥박 드라이브 솔레노이드를 위해 지 인터넷에 의하여 통제되는 살수 장치

지하 맥박 드라이브 솔레노이드를 위해 지 인터넷에 의하여 통제되는 살수 장치

일반적인 소개:

자동화한 관개는 똑똑한 농업의 발달을 가진 동향이 됩니다. 당신의 경작지에 적당한 시간에 있는 적합한 총계 물을 보내기 위하여는, 우리는 이 무선 관개 시설을 디자인합니다. 그것은 Start/OFF에 당신의 분야 솔레노이드 벨브를 무선으로 깨달았습니다. 당신은 통제실에 다른 분야 벨브를 통제할 수 있습니다. 가고 각 벨브를 수동으로 통제하는 필요 없음 분야 덧붙여 말하면. 무선 관개 통제 시스템은 진짜로 당신을 많은 시간 저장합니다 도울 것입니다.

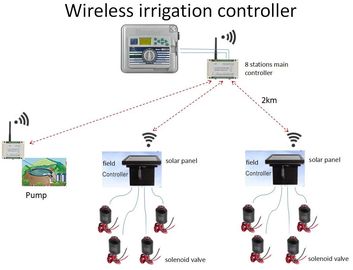

체계는 포함합니다

1. 조정 센터에 주제어기--사냥꾼/Toro 관개 연결하기 위하여 관제사

2. 펌프장에 펌프 관제사--온/오프 통제 펌프에

3. 분야에 솔레노이드 벨브 관제사--각 관제사는 4개의 벨브를 연결합니다

특징

1. 통제실에는, 무선 관제사 8개의 역이 있습니다. 우리는 또한 8 역 확대기를 안으로 제공합니다

16 24 36 48의 역 관개 관제사를 연결하기 위하여 주문하십시오.

2. 분야 벨브 관제사에는 4 항구가 있습니다. 각자는 4개의 벨브를 연결할 수 있습니다. 태양 관제사 사용

전력 공급. 그것에는 이미 태양 공급 회로가 선내에 있습니다.

3. 통제실에, 펌프 관제사 의지는 솔레노이드 벨브의 아무 것나 켜져 있는 경우에 펌프를 자동적으로 켭니다. 아무 벨브도 자동적으로 켜져 있지 않는 경우에 펌프를 떨어져 전환하십시오.

4. 통제실에, 당신은 자동으로 pre-setted 일치하는 어떤 솔레노이드 벨브든지 켤 수 있습니다

관개 관제사의 프로그램.

5. 펌프와 벨브를 수동으로 운영하는 무선 연결, 필요 없음. 통제실에 모두를 할 수 있습니다.

더 이상을 여기 저기에 달리는 필요 없음. 시간과 에너지를 절약하십시오.

6. 주요 관제사에는 펌프 측과 벨브 제어기 보드에게서 의견의 LED 지시자가 있습니다.

7. 광활한 지역, 커뮤니케이션 요금에 거리를 2km 이상 통제하십시오.

이 체계에서 무슨 포함되는

모수

1. 주인 주요 관제사:

24V DC 전원 공급

8개의 고립된 입력 (24V AC 또는 24V DC), 1 대답 산출

8 역에 의하여 확장할 수 있습니다

433MHz의 1W 전원 출력

통신 포트: RS485

2. 주인 확대기

24V DC 전원 공급

8개의 고립된 입력 (24V AC 또는 24V DC), 산출 없음

통신 포트: RS485

3. 펌프 관제사:

전력 공급: 12V DC

1개의 디지털 방식으로 건조한 입력 및 1 릴레이 산출

접촉 최대 부하 AC250V/5A, DC30V/5A

433MHz의 1W 전원 출력

통신 포트: RS485

4. 벨브 관제사:

12V DC 전원 공급 또는 태양 전지판 전력 공급. 충분히 위탁되는 건전지: 13.6V

4 고립된 맥박 산출은, 4개의 솔레노이드 벨브를 따로따로 통제할 수 있습니다

433MHz의 1W 전원 출력

주제어기를 연결하는 방법

주요 관제사의 감광 스위치 정의에 관하여

확대기를 연결하는 방법

확대기의 감광 스위치 정의에 관하여

주요 펌프를 연결하는 방법

펌프 관제사 감광 스위치 정의

벨브 관제사를 연결하는 방법

결론:

1. 동일한 수로를 가진 동일한 체계 조정에 있는 모든 관제사를 확인하십시오

2. 노예 더에 1개의 주인은, 놓았습니다 노예 (벨브 관제사)를 위한 다른 ID를

3. 주된 측은 관개 관제사의 C 항구도 모든 COM- 항구 연결합니다
