칩: | CC1020 | 전원 출력: | 1W |
---|---|---|---|
거리: | 2-3km LOS | 회수: | 433MHz/450MHz/470MHz |
포트: | 연속되는 RS232/RS485/TTL | 응용 프로그램: | AMR |
하이 라이트: | 무선 자료 모듈,무선 데이타 전송 |

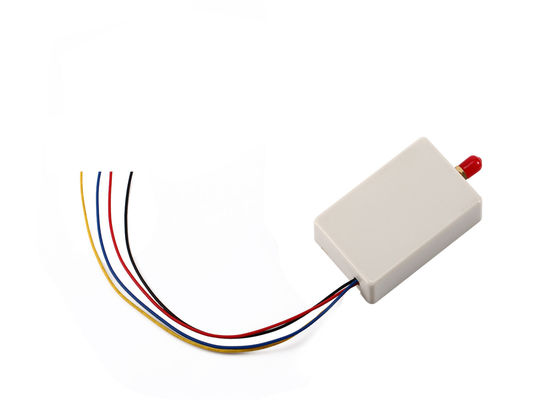

433MHz RF 자료 모듈, AMR를 위한 무선 Rf 전송기 2KM 무선 송수신기 단위
소개
LS-U1000는 UHF 밴드 1000mW 자료 모듈입니다. 그것은 약 2-3km LOS를 전달합니다. 이 단위는 투명한 전송을 채택합니다. 사용자는 어떤 프로그램 지식도 필요로 하지 않습니다. 좋은 성적 IC 티타늄 CC1020와 고속 MCU로 디자인해, LS-U1000는 우수한 RF 송수신기입니다. 그것에는 소형의, 저출력 소비, 긴 전송 거리의 이점이, 그리고 또한, 강한 반대로 방해 능력 있습니다.
모수:
전원 출력: 주문을 받아서 만들어지는 5V DC 과태 또는 12V
RF 힘: 1W 과태 또는 500mW
공기 보드율: 1,200/2,400/4,800/9,600/19,200bps는 1개를 선택합니다
공용영역 보드율: 풀그릴 1,200/2,400/4,800/9,600/19,200bps
주파수 대: 433, 450, 470 다른 사람
공용영역: 표준 RS-232/RS-485/TTL
커뮤니케이션 형태: 반양방
채널: 8 (과태), (주문을 받아서 만들어지는) 16/32
현재를 받으십시오: <45ma>
감도를 받으십시오: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
전달 현재: <500ma>
RF 가시거리 범위: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
크기: 53×38×10mm (안테나 항구 없이)
성과 | |
전원 출력: | 1W |
RF 가시거리 범위: | 3km@1200bps; 2km@9600bps |
RF 실효율: | 1200/2400/4800/9600/19200bps |
공간 채널: | 1MHz (과태), (12.5/25KHz 주문화) |
대역폭: | <25khz> |
수신기 감도: | -123dBm@1200bps, -118dbm (9600bps) |
자료 형식: | 8N1, 8E1, 8O1 (주문을 받아서 만드십시오) |
겸용성 | |
LS-UN10, LS-UN100, LS-U1000의 LS-UN5000 시리즈 | |
힘 | |
공급 전압: | 5V DC |
현재를 전달하십시오: | <600ma> |
현재를 받으십시오: | <50ma> |
잠 현재: | <20ua> |
일반 | |
커뮤니케이션 형태: | 반양방 |
주파수 대: | 433MHz 또는 400MHz, 또는 450MHz, 470MHz |
주파수 변조 | FSK/GFSK |
채널: | 8 (과태), (선택) 16/32/64 |
공용영역: | TTL, RS232, RS485 (1개를 선택하십시오) |
유형 자산 | |
크기: | 53mm×38mm×10mm (안테나 기초와 자료 핀을 제외하고) |
무게: | 35g |
안테나 기초: | 50Ω, SMA |
작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
빈도 안정성: | 산업 ±2.5ppm |
신청:
열을 짓는 기계 무선 통제
자동 미터 눈금
발광 다이오드 표시 LED 표시
PTZ 무선 감시
공장 자동화
손잡을 곳 장치
관개 시설
자료 원격 측정법
로봇 공학 통제
가정 생활면의 자동화
Pin 정의 (9 핀)
Pin 아니. |
신호 이름 |
기능 | 수준 | 맨끝과의 연결 | 말 |
1 | GND | 전력 공급의 지상에 놓기 | 배경 | ||
2 | VCC | 전력 공급 DC | 5V | ||
3 | RxD/TTL | 자료 받기 | TTL | TxD | |
4 | TxD/TTL | 자료 전달 | TTL | RxD | |
5 | SGND | 신호 | |||
6 | A (TXD) | RS-485 (RS-232의 TxD)의 A | A (RxD) | ||
7 | B (RXD) | RS-485 (RS-232의 RxD)의 B | B (TxD) | ||
8 | 잠 | 잠 통제 | TTL | 잠 신호 | 저수준 유효한 |
9 | 시험 | 공장 테스트 |
차원을 설치하십시오
PC도 연결하는 방법
전형적인 신청:
무선 RTU에 있는 데이타 전송
