1W 무선 자료는 433MHz RS232 항구 플라스틱 울안을 가진 무선 송수신기 단위를 라디오로 방송합니다

LS-U1000 RF 자료 모듈 RS232 무선은 RS485 장치 1km 무선 통제와 연락합니다

소개:

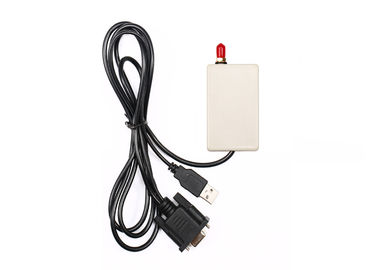

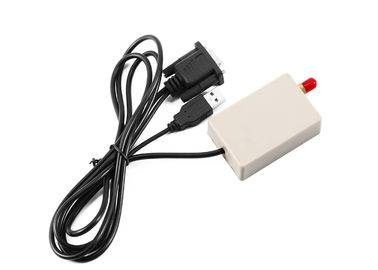

LS-U1000S-RS232는 UHF 밴드 1000mW 자료 모듈입니다. 우아한 플라스틱 케이스로, DB9 연결관, 당신이 컴퓨터의 RS232 항구와 다른 RS232 장치를 연결하는 것이 편리합니다. 설치하게 쉬웠던, 아무 프로그램도, 커뮤니케이션 요금 필요로 하지 않았습니다.

모수:

전원 출력: USB 전력 공급

RF 힘: 1W

공기 보드율: 1,200/2,400/4,800/9,600/19,200bps는 1개를 선택합니다

공용영역 보드율: 풀그릴 1,200/2,400/4,800/9,600/19,200bps

주파수 대: 433 400, 450의 470or 주의 다른 사람

공용영역: RS-232

커뮤니케이션 형태: 반양방

채널: 8 (과태), (주문을 받아서 만들어지는) 16/32

현재를 받으십시오: <50ma>

감도를 받으십시오: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

전달 현재: <500ma>

RF 가시거리 범위: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1200bps)

크기: 68x 45 x 18mm (안테나 항구 없이)

신청:

열을 짓는 기계 무선 통제

AMR (자동 미터 눈금)

발광 다이오드 표시 LED 표시

무선 감시

공장 자동화

손잡을 곳 장치

관개 시설

무선에 RS232

로봇 공학 통제

가정 생활면의 자동화

PIN 정의:

당신의 장치의 RS232 항구도 연결할 것이다 DB9

   전원을 공급하는 USB

LED 지시자의 기능

a. LED 지시자는 0.5S를 위해 빨갛게 때 전력 공급 위에 번쩍입니다.

b. 자료를 받을 경우의 LED 지시자 깜박거리기 파랑.

c. 자료를 전달할 경우의 LED 지시자 깜박거리기 빨강.

d. LED 지시자는 단위가 절전모드에 있을 때 암흑을 지킵니다.

우리의 소프트웨어에 의하여 모수 조정

당신은 우리의 컴퓨터에 모수를 읽거나 놓기 위하여 소프트웨어 Lensen.exe를 이용할 수 있습니다. 당신이 테스트 케이블에 의하여 PC에 RF 단위를 연결할 때, 컴퓨터에 DB9 뿐 아니라 usb 포트를 연결하는 것을 기억하십시오.

채널 윤곽:

각 수로는 공장에 있는 MCU에 전 쓰여지는 그것의 조정 빈도 점을 비치하고 있습니다. 뒤에 오는 것 우리의 일반적인 단위를 위한 윤곽 테이블입니다. 당신이 다른 빈도 점을 필요로 하는 경우에, 당신이 주문할 때 우리의 판매를 말하십시오.
