제품 상세 정보:
|
| 전원 출력: | 1W | 회수: | 433MHZ |
|---|---|---|---|
| 거리: | 2km LOS | 응용 프로그램: | AMR |
| 칩: | CC1020 | 울안: | 플라스틱 |
| 강조하다: | 무선 자료 모듈,무선 데이타 전송 |
||
1W RS485 PTZ 무선 관제사에 무선 자료 모듈 AMR 2km 무선 통제 RS485
소개:

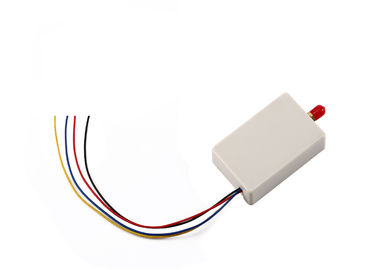

LS-U1000S-RS485는 UHF 밴드 1000mW 자료 모듈입니다. 우아한 플라스틱 케이스로, 당신이 옥외 신청을 위한 RS485로 장치 연결하는 것이 편리합니다. 설치하게 쉬웠던, 아무 프로그램도, 커뮤니케이션 요금 필요로 하지 않았습니다.
모수:
전원 출력: 주문을 받아서 만들어지는 5V DC 또는 다른 사람
RF 힘: 1W
공기 보드율: 1,200/2,400/4,800/9,600/19,200bps는 1개를 선택합니다
공용영역 보드율: 풀그릴 1,200/2,400/4,800/9,600/19,200bps
주파수 대: 433, 400, 450, 470 또는 주의 다른 사람
공용영역: RS485
커뮤니케이션 형태: 반양방
채널: 8 (과태), (주문을 받아서 만들어지는) 16/32
현재를 받으십시오: <50ma>
감도를 받으십시오: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
전달 현재: <500ma>
RF 가시거리 범위: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
크기: 68x 45 x 18mm (안테나 항구 없이)
| 성과 | |
| 전원 출력: | 1W |
| RF 가시거리 범위: | 3km@1200bps; 2km@9600bps |
| RF 실효율: | 1200/2400/4800/9600/19200bps |
| 공간 채널: | 1MHz (과태), (12.5/25KHz 주문화) |
| 대역폭: | <25khz> |
| 수신기 감도: | -123dBm@1200bps, -118dbm (9600bps) |
| 자료 형식: | 8N1, 8E1, 8O1 (주문을 받아서 만드십시오) |
| 겸용성 | |
| LS-UN10, LS-UN100, LS-U1000의 LS-UN5000 시리즈 | |
| 힘 | |
| 공급 전압: | 5V DC |
| 현재를 전달하십시오: | <600ma> |
| 현재를 받으십시오: | <50ma> |
| 잠 현재: | <20ua> |
| 일반 | |
| 커뮤니케이션 형태: | 반양방 |
| 주파수 대: | 433MHz 또는 400MHz, 또는 450MHz, 470MHz |
| 주파수 변조 | FSK/GFSK |
| 채널: | 8 (과태), (선택) 16/32/64 |
| 공용영역: | TTL, RS232, RS485 (1개를 선택하십시오) |
| 유형 자산 | |
| 크기: | 53mm×38mm×10mm (안테나 기초와 자료 핀을 제외하고) |
| 무게: | 35g |

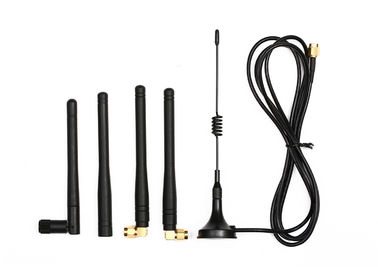

| 안테나 기초: | 50Ω, SMA |
| 작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
| 빈도 안정성: | 산업 ±2.5ppm |
신청:
PIN 정의:

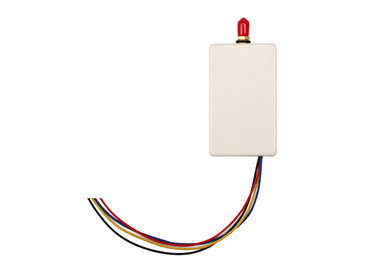

빨간 케이블---VCC 5V (전력 공급 DC)
까만 케이블----GND (전력 공급의 지상에 놓기)
파란 케이블----485 A
노란 케이블---485 B
채널 윤곽:
각 수로는 공장에 있는 MCU에 전 쓰여지는 그것의 조정 빈도 점을 비치하고 있습니다. 뒤에 오는 것 우리의 일반적인 단위를 위한 윤곽 테이블입니다. 당신이 다른 빈도 점을 필요로 하는 경우에, 당신이 주문할 때 우리의 판매를 말하십시오.
| 아니 수로를 열으십시오. | 빈도 | 채널 아니. | 빈도 |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
