전원 출력: | 100mW | 거리: | 500m |
---|---|---|---|
회수: | 433MHZ | 울안: | 플라스틱 |
하이 라이트: | 무선 데이타 전송,rf 자료 송수신기 |
100mW RF 자료 모듈 RS485 무선 자료 모듈 433MHz 무선 이동 RS485
소개:

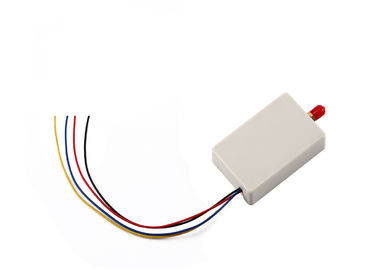

LS-U100S-RS485는 UHF 밴드 100mW 자료 모듈입니다. 우아한 플라스틱 케이스로, 당신이 RS485로 장치 연결하는 것이 편리합니다. 설치하게 쉬웠던, 아무 프로그램도, 커뮤니케이션 요금 필요로 하지 않았습니다.
모수:
성과 | |
전원 출력: | 100mW |
RF 가시거리 범위: | 1000m@1200bps; 600m@9600bps |
RF 실효율: | 1200/2400/4800/9600/19200bps |
공간 채널: | 1MHz (과태), (12.5/25KHz 주문화) |
대역폭: | <25khz> |
수신기 감도: | -120dBm@1200bps, -115dbm (9600bps) |
자료 형식: | 8N1, 8E1, 8O1 (주문을 받아서 만드십시오) |
겸용성 | |
LS-UN10, LS-U100, LS-U1000의 LS-UN5000 시리즈 | |
힘 | |
공급 전압: | 5V DC |
현재를 전달하십시오: | <40ma> |
현재를 받으십시오: | <20ma> |
잠 현재: | <20ua> |
일반 | |
커뮤니케이션 형태: | 반양방 |
주파수 대: | 400MHz, 또는 450MHz, 470MHz |
주파수 변조 | FSK/GFSK |
채널: | 8 (과태), (선택) 16/32/64 |
공용영역: | TTL, RS232, RS485 (1개를 선택하십시오) |
유형 자산 | |
크기: | 47mm×26mm×10mm (안테나 기초와 자료 핀을 제외하고) |
무게: | 20g |

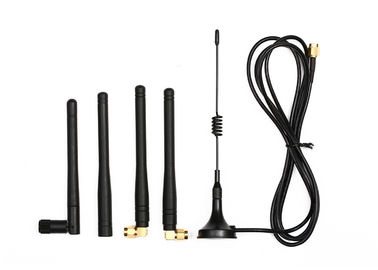

안테나 기초: | 50Ω, SMA |
작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
빈도 안정성: | 산업 ±2.5ppm |
신청:
열을 짓는 기계 무선 통제
발광 다이오드 표시 LED 표시
공장 자동화
손잡을 곳 장치
관개 시설
무선에 RS485
로봇 공학 통제
가정 생활면의 자동화

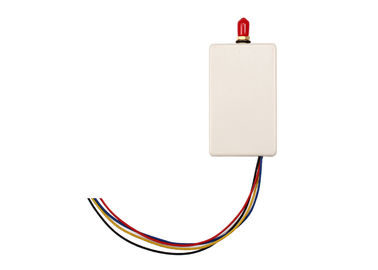

PIN 정의:
빨간 케이블---VCC 5V (전력 공급 DC)
까만 케이블----GND (전력 공급의 지상에 놓기)
파란 케이블----485 A
노란 케이블---485 B
