100mW 소형 크기 RF 자료 모듈 TTL 무선 송수신기 단위 433MHz 1km

기본 정보
원래 장소: 중국
브랜드 이름: Lensen
인증: CE, FCC
모델 번호: LS-S100
최소 주문 수량: 2PCS
가격: Negotiation
포장 세부 사항: 표준 판지
배달 시간: 2-7일
지불 조건: 티 / T는, 웨스턴 유니온
공급 능력: 6000pcs/month
전원 출력: 100mW 거리: 1KM
인터페이스: TTL 회수: 433MHZ
하이 라이트:

무선 데이타 전송

,

rf 자료 송수신기

LS-S100는 소형 크기 RF 자료 모듈입니다. 그것은 제한되는 공간 신청을 위해 보통 사용됩니다. TTL 공용영역으로, 이 무선 transeiver는 마이크로 제어기 무선 커뮤니케이션 및 다른 TTL 수준 항구 통신망을 위해 널리 이용됩니다. 그것에는 높은 신뢰성 및 좋은 성적이 있습니다.





i. 기술 명세

성과
전원 출력: 100mW (과태),
RF 가시거리 범위: 1000m@1200bps; 600m@9600bps
RF 실효율: 1200/2400/4800/9600/19200bps
공간 채널: 1MHz (과태), (12.5/25KHz/other 주문화)
대역폭: <25khz>
수신기 감도: -123dBm@1200bps (1% BER)
네트워킹
네트워킹 지세학: 자유 코스 경마, 점에 다지점
겸용성
LS-U 시리즈
공급 전압: 5V DC (과태),
현재를 전달하십시오: 100mA
현재를 받으십시오: 30mA
잠 현재: 10uA
일반
커뮤니케이션 형태: 반양방
주파수 대: 433MHz (400/450MHz/470MHz)
채널: 8 (과태), (선택) 16/32/64
공용영역: TTL
유형 자산
크기: 28mm×15mm×10mm
(안테나 기초와 자료 핀을 제외하고)
무게: 20g
안테나 기초: 50Ω, SMA
작용 온도: 산업: - 40℃~+85℃ (TCXO)
빈도 안정성: 산업 ±2.5ppm




II. 신청 분야



III. 그것을 사용하는 방법

1. 과태 5V 전력 공급

2. PIN 정의 (6pin)





도표 1: JP 1 Pin 정의와 연결 방법

Pin 아니. 신호 이름 기능 수준 맨끝과의 연결
1 GND 전력 공급의 지상에 놓기 - 배경
2 VCC 전력 공급: DC 5V -
3 RXD/TTL 자료 받기 TTL TxD
4 TXD/TTL 자료 전달 TTL RxD
5 SLP 잠 통제 - 잠 신호 저수준 유효한
6 시험 공장 테스트 - -



우리의 소프트웨어에 의하여 모수 조정

당신은 우리의 컴퓨터에 모수를 읽거나 놓기 위하여 소프트웨어 Lensen.exe를 이용할 수 있습니다. 당신이 테스트 케이블에 의하여 PC에 RF 단위를 연결할 때, 컴퓨터에 DB9 뿐 아니라 usb 포트를 연결하는 것을 기억하십시오.

대응 빈도는 1-8의 수로의 433MHz를 가르킵니다

채널 빈도 채널 빈도 채널 빈도 채널 빈도
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ

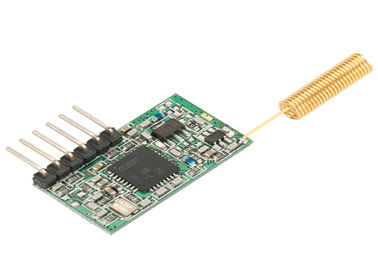

100mW 소형 크기 RF 자료 모듈 TTL 무선 송수신기 단위 433MHz 1km 0
