제품 상세 정보:
|
| 입력: | 탱크 레벨 | 출력: | 펌프 |
|---|---|---|---|
| 주파수: | 868MHZ | 거리: | 2km |
| 전원 출력: | 1W | 애플리케이션: | 펌프 관제사 |
| 강조하다: | 로라 무선 전신 모드 버스 RTU,868MHz 무선 모드 버스 RTU,868MHz 모드 버스 RTU 모듈 |
||

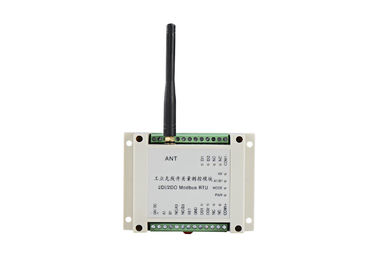

로라 무선 전신 모드 버스 RTU
무선 RTU 2ch 무선 전신 펌프 콘트롤러 원격 두위치 조절기 5 킬로미터 거리
개략적 소개
LS-RDIO0202는 2 입력 2 릴레이 출력과 (무선 전신 RS485가 맞춤화되) 1 RS485를 가지고 있습니다.
전원 출력 약 1W
로라 모듈 내측
제어는 약 5 킬로미터 로스앤젤레스를 능가합니다
매개 변수
| 매개 변수 | |
| 전원 출력 : | 1W (또는 100mW 버전) |
| 전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
| 제어 거리 : | 5 킬로미터 |
| 보드 비율 : | 2400bps |
| 받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
| 네트워킹 | |
| 네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
| 초안을 작성하세요 : | 모드 버스 RTU 프로토콜 |
| 공항 기술 | |
| 입력 : | (수동적인 2개의 활성 입력은 특화하고) 분리됩니다 |
| 출력 : |
분리되는 2개의 수동적 릴레이 출력 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (활성 출력 0-5V는 특화합니다) |
| 통신 포트 | (무선 RS485가 특화하 ) RS485 |
| 경향 | |
| 경향을 전하세요 : | <600ma> |
| 수신전류 : | <50ma> |
| 장군 | |
| 주파수 : | 433MHz, 또는 868MHz, 915MHz |
| 채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
| 물성 | |
| 차원 : | 115×90×40(mm) |

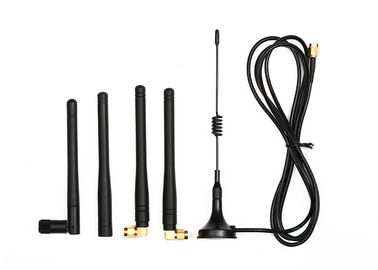

| 안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
| 온도 : | (산업적인) -35C~+75C |
| 실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
연결되는 방법
애플리케이션
또 다른 애플리케이션 사례
4가지 연고 한 마스터
| 마스터 | 종속부 | 입력과 출력 해당 |
| A(DI1-DI2) | B1(DO1-DO2) | B1의 제어 DO1-DO2의 DI1-DI2 |
| A(DI3-DI4) | B2(DO1-DO2) | B2의 제어 DO1-DO2의 DI3-DI4 |
| A(DI5-DI6) | B3(DO1-DO2) | B3의 제어 DO1-DO2의 DI5-DI6 |
| A(DI7-DI8) | B4(DO1-DO2) | B4의 제어 DO1-DO2의 DI7-DI8 |
| A(DO1-DO2) | B1(DI1-DI2) | 비의 DI1-DI2에 의한 통제된 것의 DO1-DO2 |
| A(DO3-DO4) | B2(DI1-DI2) | B2의 DI1-DI2에 의한 통제된 것의 DO3-DO4 |
| A(DO5-DO6) | B3(DI1-DI2) | B3의 DI1-DI2에 의한 통제된 것의 DO5-DO6 |
| A(DO7-DO8) | B4(DI1-DI2) | B4의 DI1-DI2에 의한 통제된 것의 DO7-DO8 |
| 기록 : 와 비는 똑같은 채널을 이용하여야 합니다 | ||
