2ch 밸브 컨트롤러 리모콘 솔레노이드 밸브 온-오프 2 킬로미터

도입

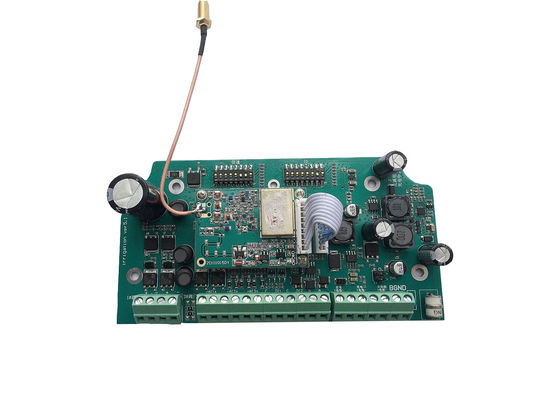

LS-SVC02는 라디오 기반을 둔 솔레노이드 래칭 밸브 컨트롤러입니다. 그것은 짜맞춘 권력 전하회로를 가지고 있습니다. 리튬 배터리를 추가할 때, 당신은 태양력 공급을 사용할 수 있습니다. LS-SVC02는 2 스테이션 12V 솔레노이드 래칭 밸브를 제어하고 3 센서(4-20mA)를 연결시키는 것은 괜찮습니다. 우리의 관수 시스템은 농지, 과수원, 거리와 고속도로 풍경, 중간치, 공원들, 공사장과 같은 상용 / 시정 애플리케이션에 이상적입니다.

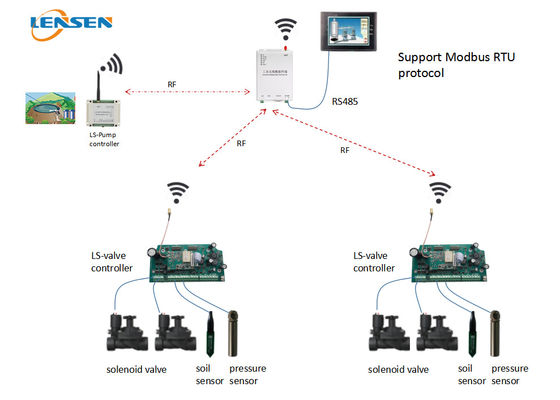

참조를 위한 애플리케이션 다이어그램
이 시스템은 마스터 (LS-R324 무선 DTU)와 펌프 콘트롤러 (LS-RDIO0202 무선 RTU)와 약간의 전기 밸브 컨트롤러들 (LS-SVC02)를 포함합니다.
당신은 RS485 공항을 통해 HMI, PC 소프트웨어 또는 PLC에 LS-R324 와이어리스 DTU를 연결할 수 있습니다. 우리는 모드 버스 RTU 프로토콜을 지원합니다. 제어기의 프로그램을 짜는 것을 통하여, 당신은 리모컨이 자동적으로 당신의 주펌프 온-오프와 전기 밸브 온-오프를 제어한다는 것을 깨달을 수 있었습니다.


시스템 요구

동일 시스템에서 모든 무선 장비는 똑같은 보드 비율로, 똑같은 주파수 채널을 이용하여야 하는 후, 그들이 서로 의사소통할 수 있습니다. 미안하지만, 사용하기 전에 먼저 져 채널과 ID를 확인하세요. 당신은 채널과 ID에서 설정하기 위해 하락을 사용할 수 있습니다 (하락 셋팅 부 라고 말하세요)


솔레노이드 밸브 제어기의 매개 변수

RF 매개 변수 : 2 킬로미터 로스앤젤레스 무선제어, 9600bps, TTL 인터페이스를 위한 433MHz, 1W 전원 출력
전원 공급기 : 12V DC. 우리는 짜맞춘 태양 전하회로를 가지고 있습니다. 당신은 이 이사회를 위한 동력을 공급하기 위해 태양 panel+lithium 배터리를 사용할 수 있습니다.
전지법 : 12V DC 리튬 이온 전지. 우리의 전하회로는 3S 리튬 이온 전지를 기반으로 합니다. 리튬 이온은 공칭 전압은 3.6V 입니다 - 3 Ｘ 3.6 = 10.8V가 리튬 이온 전체 출력은 4.2V 입니다 - 3x4.2=12.6V. 우리는 12V, 10Ah 배터리를 사용하기 위해 추천합니다. 당신은 실제 애플리케이션 요구 사항을 부합시키는 적절한 전지 성능을 선택할 수 있습니다.
태양 전지판 : 우리는 18V, 30W 태양 전지판을 사용하기 위해 추천합니다. 당신은 지역 일조 조건을 부합시키는 적절한 것을 선택할 수 있습니다.
전기 밸브 : 우리는 9-36V DC 유형 솔레노이드 래칭 밸브의 2개 스테이션을 운전할 수 있습니다.

연결되는 방법

a. 2개 전선 배터리를 연결시키는 방법


위에서 말한 사진에 따르면, 당신은 2개 솔레노이드 래칭 밸브, 3개 센서 (4-20mA 아날로그 입력), 이 제어기로의 2 유량스위치 (디지털 입력)을 연결시킬 수 있습니다. 밸브를 연결시키면 그림과 같은 센서가 나타납니다. AI와 DI는 수동적 입력입니다. 바르게 배터리와 태양 전지판을 연결시키세요.
기록 : 당신이 미안하지만, 2선 와이어 배터리를 사용하면 점퍼 캡 1이 짧게 점퍼 캡 2와 연결하고 점퍼 캡 3이 점퍼 캡 4와 연결한다는 것을 확인하세요.


전력 LED
전력 LED는 무선 모듈의 근무 조건을 보여주는 것입니다. 무선 모듈이 데이터 입고 처리와 데이터 전송을 위해 위로 깰 때, LED는 빨강에 있을 것입니다. 무선 모듈이 수면에 있을 때, LED는 이 방식에, 꺼짐 상태입니다, 그것이 데이터를 전하거나 받을 수 없습니다.

RF는 이르렀습니다
RF LED는 무선 모듈에 있습니다. 언제 데이터 전송, 적색 LED가 놀라는지, 때 데이터 입고 처리, 청색 LED가 놀라고.


4개 전선 배터리를 연결시키는 방법


위쪽에 배선도 라고 말하세요.
만약 당신이 사선용 배터리를 사용하면, 점퍼 캡이 짧게 연결될 필요가 없습니다.

하락 설정에 대하여
채널을 위한 하락
하락 1-4는 채널 셋팅을 위한 것입니다
=20 =1 위의 DIP1
=21 =2 위의 DIP2
=22 =4 위의 DIP3
=23 =8 위의 DIP4
어떤 정의인 하락 5-8도 지금 미안하지만, 그들을 가까이 오지 못하게 하지 않습니다

이 밸브 컨트롤러는 15개 채널이 완전히 미안하지만, 이 세팅 테이블 라고 말하게 합니다



ID를 위한 하락
=20 =1 위의 DIP1
=21 =2 위의 DIP2
=22 =4 위의 DIP3
=23 =8 위의 DIP4
=24 =16 위의 DIP5
=25 =32 위의 DIP6
=26 =64 위의 DIP7
=27 =128 위의 DIP8

ID는 제어기의 지역 id입니다, 또한 모드 버스 통신 아이디가 미안하지만, 이 테이블 라고 말합니다

ID	하락 위치	ID	하락 위치	ID	하락 위치
1		2		3
4


기록 :

• 만약 동일 시스템에서 통신하는 많은 장치가 있다면, 모두를 똑같은 채널에 설정하세요.
• 만약 당신이 채널 또는 ID를 변경하기를 원하면, 먼저 그것의 전원을 자르고 마스터를 쫓아버리세요. 그리고 나서 채널 또는 ID 하락을 변경하세요. 마침내 다시 공급 전력.안테나 이외에 LED는 놀랄 것입니다, 하락을 보여주는 전력 LED ON이 성공적으로 변했습니다. ON이 아니라 전력 LED는 하락 변화가 실패하는 것으로 나타냅니다. 리셋을 위해 우리에 연락하세요.
• LS-R324 마스터를 위한 하락 참조와 LS-RDIO0202 펌프 콘트롤러를 위한 하락.
