제품 상세 정보:
|
| 전원 출력: | 5W | 거리: | 10 킬로미터 |
|---|---|---|---|
| 주파수: | UHF | 울안: | 알루미늄 |
| 강조하다: | 450MHz 무선 라디오 모뎀,433MHz 무선 라디오 모뎀,470개 마하즈 무선 송신기 |
||
450MHz 무선 라디오 모뎀

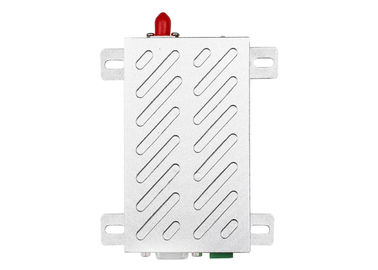

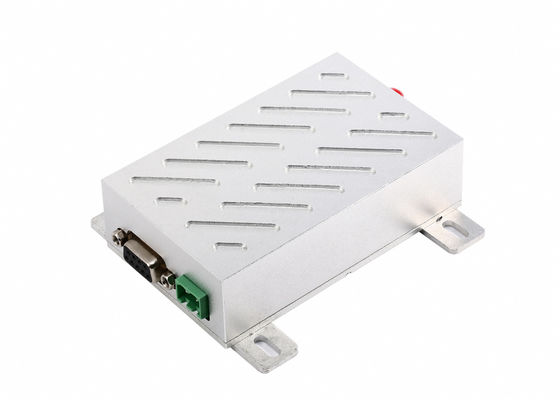

5W UHF 라디오 모뎀 433MHz/450MHz/470MHz 무선 데이터 송수신기 알루미늄 울안
소개:
LS-U5000은 UHF 대역 5W 무선 모뎀으로 약 10km LOS를 전송할 수 있습니다.우수한 성능의 방열 알루미늄 쉘, DB9 포트로 RS232, RS485 또는 TTL 인터페이스가 있는 다른 장치와 연결하는 것이 편리합니다.이 장치는 SCADA, DTU 및 장거리 무선 제어에 널리 사용됩니다.설치가 간편하고 프로그램이 필요 없으며 전송 거리가 길고 통신비가 없습니다.
매개변수:
| 성능 | |
| 전원 출력: | 5W |
| RF 가시 범위: | 10Km@1200bps;8Km@9600bps |
| RF 유효 비율: | 1200/2400/4800/9600/19200bps |
| 우주 채널: | 1MHz(기본값), |
| 대역폭: | <25KHz |
| 수신기 감도: | -123dBm@1200bps (1% BER) |
| 네트워킹 | |
| 네트워킹 토폴로지: | 점대점, 점대다점 |
| 호환성 | |
| LS-U 시리즈, LS-RDIO 시리즈, LS-RAIO 시리즈, LS-R 시리즈 | |
| 힘 | |
| 전원 전압: | 12V DC |
| 현재를 전송하십시오: | <1.5A |
| 현재 수신: | <60mA |
| 수면 전류: | <1mA |
| 일반 | |
| 통신 모드: | 반이중 |
| 주파수 대역: | 470MHz(400/433/450MHz 옵션) |
| 채널: | 8(기본),16/32/64(선택) |
| 상호 작용: | RS485(TTL/RS232/USB 옵션) |
| 물리적 속성 | |
| 크기: | 95mm*60mm*25mm (안테나 베이스 및 데이터 핀 제외) |
| 무게: | 400g |
| 안테나 베이스: | 50Ω, SMA |
| 작동 온도: | 산업:-40℃~+80℃(TCXO) |
애플리케이션:
핀 정의:
| 핀 번호 | 신호 이름 | 함수 | 수준 | 터미널과의 연결 | 비고 |
| 1 | 접지 | 전원 접지 | 지면 | ||
| 2 | B(송신) | RS-485 B 또는 RS-232의 TxD | |||
| 삼 | 에이(RXD) | RS-485 A 또는 RS-232의 RXD | |||
| 4 | 체크 안함 | ||||
| 5 | SGND | 신호 | |||
| 6 | RXD/TTL | 데이터 수신 | TTL 레벨 | ||
| 7 | TXD/TTL | 데이터 전송 | TTL 레벨 | ||
| 8 | 잠 | 수면 조절 | TTL | 수면 신호 | 낮은 수준 유효 |
| 9 | 시험 | 공장 테스트 | TTL |
이점
- 전선을 묻거나 유지 관리할 필요가 없으며 벽에 구멍을 뚫을 필요가 없습니다.
- 언덕, 벽, 나무에 관계없이 모든 방향, 모든 지형에서 안정적인 통신
- 설치 및 유지보수 비용 절감
- 라디오 기반, 인터넷 및 월 사용료 불필요, 시스템 전체 소유권
- 4G 기반, 고속, 거리 제한 없음
적용 예:
