전원 출력: | 1W | 채널: | 4AI |
---|---|---|---|
입력 유형: | 0-5V | 거리: | 2KM |
응용 프로그램: | sensor 자료 무선 trasfer | ||
하이 라이트: | 리모트 I o 단위,먼 io 체계 |

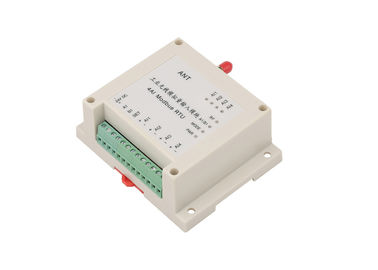

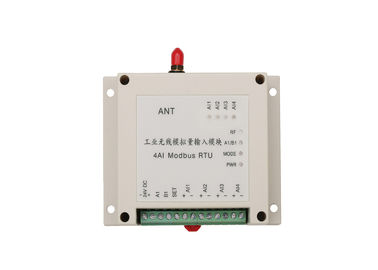

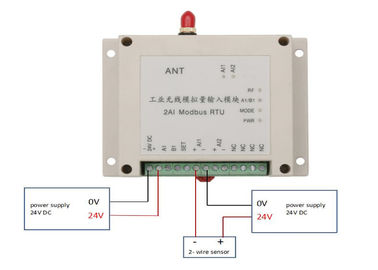

LS-RAI04 무선 아날로그 취득 단위
LS-RAI04 모드 버스 RTU는 1W 입력/출력 단위, 4개의 아날로그 입력, 1 RS485입니다 (무선 RS485는 주문을 받아서 만듭니다). 무선 통제 2km-3km. 감지기 자료 무선 수집을 위한 사용.
특성:
투명한 입력/출력 체계
필요 인터넷 아닙니다, 제3자 세포 없음, 월 사용료 없음
당신은 당신의 자신의 운반대에 대해 전면적인 통제를 가지고 있습니다
리모트 사이트에서 순간 상태 의견
빠른 임명 및 쉬운 체제
Paramaeter
빈도 | 433MHz 또는 450MHz 또는 470MHz |
전원 출력 | 1W |
제품 | 4AI |
입력 유형 | 4-20mA 또는 0-5V 또는 0-10V |
산출 유형 | 4-20mA 또는 0-5V 또는 0-10V |
해결책 비율 | 24 조금 |
정확도 | ±0.02% |
전력 공급 | 보통 9-36V DC 사용 24V DC |
공용영역 | RS-485 |
채널 아니. | 15ch 과태는 감광 스위치를 통해, 프로그램할 수 있습니다 |
안테나 | 1.5m 케이블을 가진 빨판 안테나 |
작동 온도 | -35 산업 °C~+75 °C |
작동 습도 | 10%-90% 상대 습도, 응축 없음 |
차원 | 115×90×40 (mm) |
고침 방법 | 기준 3.5 인치 산업 DIN 길드 가로장 |
무선 해결책의 이점
- 매장하거나 유지할 것이다 철사 없음, 벽에 필요 드릴 구멍 없음
- 모든 방향, 어떤 지형에 있는 믿을 수 있는 커뮤니케이션, 언덕에 관계 없이, 벽, 나무
- 임명과 정비에 있는 비용 절약
- 라디오/, 필요 인터넷 및 월 사용료 없음 근거하는의 Lora 체계의 가득 차있는 소유권
- , 고속 근거하는, 4G 거리 한계 없음
Lensen 무선 RTU 특징
- 휴대용 장치, 쉬운 임명을 위한 소음 가로장 설치
- 고립된 입력
- 전력 공급, 커뮤니케이션, 입력, 산출 상태를 위한 LEDs

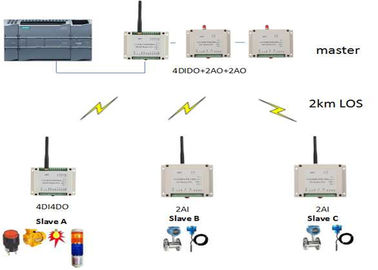

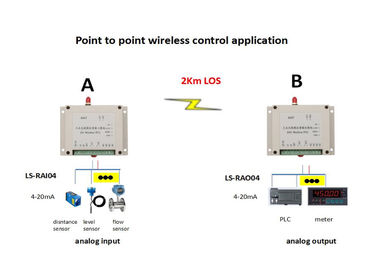

- multipoints에 가동 가능한 네트워킹, 자유 코스 경마 또는 점
- 다른 형태를 바꾸는 복각
- 입력/출력의 디디뮴의 다른 유형은, AI, AO 유효합니다
- 팽창할 수 있는 입력/출력
- 짧은 지연 시간
- RS485 네트워크에 쉬운 수교, 지원 모드 버스 RTU 의정서
- 지원 온라인 향상. 조정 형태에 있는 고객에 의하여 형성할 수 있습니다
모드 버스 RTU 커뮤니케이션과 대응 가치
기록기 유형:
기록기 유형 | 읽힌 명령 |
명령을 쓰십시오 |
파워를 끄 | 기능 |
기록기를 붙드십시오 | 0x01 |
입력 --지원 아닙니다 |
유지하지 않기 위하여 | 입력 가치를 읽을 수 있습니다 |
0x03 |
A. Hold 기록기
1. 아날로그 입력 가치: 0x0008~0x000B
2. 아날로그 산출 가치: 0x0048~0x004B
B: 읽는 방법
파악 기록기: 4 아날로그 입력을 읽거나 4 아날로그 산출을 한꺼번에 통제할 수 있습니다
통제 방법을 등록하십시오
AI/AO | IC |
읽으십시오 |
기능 ID | 품목 지원 | ||
아니다. | IC 유형 | PLC ID | 모드 버스 ID | |||
AI1 | 기록기를 붙드십시오 | 40009 | 8 | 읽으십시오 | 03 | 2AI/4AI |
AI2 | 기록기를 붙드십시오 | 40010 | 9 | 읽으십시오 | 03 | |
AI3 | 기록기를 붙드십시오 | 40011 | 10 | 읽으십시오 | 03 | 4AI |
AI4 | 기록기를 붙드십시오 | 40012 | 11 | 읽으십시오 | 03 | |
AO1 | 기록기를 붙드십시오 | 40073 | 72 | 읽기/쓰기 | 03/06 | 2AO/4AO |
AO2 | 기록기를 붙드십시오 | 40074 | 73 | 읽기/쓰기 | 03/06 | |
AO3 | 기록기를 붙드십시오 | 40075 | 74 | 읽기/쓰기 | 03/06 | 4AO |
AO4 | 기록기를 붙드십시오 | 40076 | 75 | 읽기/쓰기 | 03/06 |
가치 계산에 관하여
아날로그 입력
우리의 아날로그 단위의 최대 측정 범위 가치는: 0X7FFF
1. 직접 현재와 전압을 측정하십시오
value=value를 당신 read/0x7FFF*max 범위 요구하십시오
예를 들면: 단위의 (0-20mA의 최대 범위에) 입력된 가치의 제 통행을 읽기 위하여
기록기 0x0008 (제 통행의 아날로그 입력)
의견: 0x3801
현재 값: (0x3801/0x7FFF) *20mA=8.7509mA
2. 측정하기 위하여 감지기의 가치 (4-20mA의 0-6 미터 수평 감지기)를
의견 가치가 6554 이하 인 경우에, 수평 가치는 0입니다
만약에 의견인 경우에 가치 이면 큰 보다 6554, 수평 value= () (가치 독서 6554/32767-6554) *measure는 배열합니다
예를 들면: 의견 가치는 0X3801입니다, 그 후에 대응 수평 가치는: ((0X3801-6554)/26213) *6 meter=1.7815 미터
아날로그 산출
아날로그 단위의 최대 측정 범위는: 0x7FFF
직접 산출 현재와 전압을 통제하십시오
value=current 기록기 또는 전압 가치/range*0x7FFF 측정 쓰십시오
예를 들면: 그의 최대 측정 범위가 0-20mA인 아날로그 단위의 제 통행을 통제하기 위하여
기록기 0x0048 (제 통행의 아날로그 산출)
기록기 가치를 쓰기 위하여: (8.75/20mA) *0X7FFF =14336=0x3800
