| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-RAI02+LS-RAO02 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 1W | 회수: | 433MHZ |
|---|---|---|---|
| 거리: | 2KM | 채널: | 2개의 수로 |
| 신호 유형: | 0-5V | 인터페이스: | RS485는 |
| 하이 라이트: | 리모트 I o 단위,먼 io 체계 |
||
2 수로 무선 아날로그 단위 0-5V 아날로그 입력 및 산출 433MHz
소개
이 체계는 LS-RAI02 2ch 아날로그 입력 단위 및 LS RAO02.2ch 아날로그 산출 단위를 포함합니다
그것은 0-5V 또는 4-20mA 또는 0-10V 전달하는 것은 좋습니다 아날로그 신호
통제 거리는 2km LOS를 포함합니다
1개의 옆 아날로그 입력, 1 옆 아날로그 산출
LS-RAI02 모수
| 빈도 | 433MHz 또는 450MHz 또는 470MHz 또는 Lora |
| 전원 출력 | 1W |
| 제품 | 2AI |
| 입력 유형 | 4-20mA 또는 0-5V 또는 0-10V |
| 산출 유형 | 4-20mA 또는 0-5V 또는 0-10V |
| 해결책 비율 | 24 조금 |
| 정확도 | ±0.02% |
| 전력 공급 | 보통 9-36V DC 사용 24V DC |
| 공용영역 | RS-485 |
| 채널 아니. | 16ch 과태는 감광 스위치를 통해, 프로그램할 수 있습니다 |
| 안테나 | 1.5m 케이블을 가진 빨판 안테나 |
| 작동 온도 | -35 °C ~ 산업 +75 °C |
| 작동 습도 | 10%-90% 상대 습도, 응축 없음 |
| 차원 | 115×90×40 (mm) |
| 고침 방법 | 기준 3.5 인치 산업 DIN 길드 가로장 |
LS-RAO02 모수
| 빈도 | 433MHz 또는 450MHz 또는 470MHz 또는 Lora |
| 전원 출력 | 1W |
| 제품 | 2AO |
| 입력 유형 | 4-20mA 또는 0-5V 또는 0-10V |
| 산출 유형 | 4-20mA 또는 0-5V 또는 0-10V |
| 해결책 비율 | 24 조금 |
| 정확도 | ±0.02% |
| 전력 공급 | 보통 9-36V DC 사용 24V DC |
| 공용영역 | RS-485 |
| 채널 아니. | 16ch 과태는 감광 스위치를 통해, 프로그램할 수 있습니다 |
| 안테나 | 1.5m 케이블을 가진 빨판 안테나 |
| 작동 온도 | -35 °C ~ 산업 +75 °C |
| 작동 습도 | 10%-90% 상대 습도, 응축 없음 |
| 차원 | 115×90×40 (mm) |
| 고침 방법 | 기준 3.5 인치 산업 DIN 길드 가로장 |

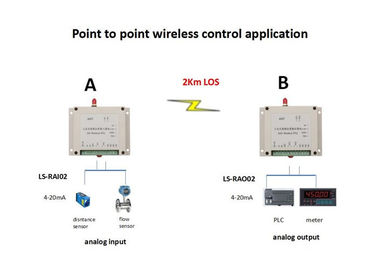

신청:
무선 펌프 통제
좋은 펌프와 탱크 사이 운영하는 철사 없이 당신의 탱크 수준을 자동화하십시오. 무선 펌프 통제는 시간과 돈 당신을 저장합니다.
무선 탱크 수준 감시
먼 장소에서 당신의 탱크 수준의 간단한 무선 감시는 긴요한 상태 업데이트를 받습니다.
똑똑한 농업
관개, 토양 압력 및 온도 탐지를 선회하십시오
자료 기록
무선으로 우리의 아날로그 입력/출력 단위를 사용하여 먼 장소에서 각종 자료를 취득하고 벌채하십시오
쌓아올리는 기계 통제
당신의 쌓아올리는 기계/reclaimir를 시작하고 멈추십시오. 쌓아올리는 기계와 리클레이머도 조정 센터에 있는 PLC를 연결하십시오.
감지기 신호 무선 수집
0-5V 또는 4-20mA 신호 무선 전송
Modbus RTU 커뮤니케이션과 대응 가치
기록기 유형:
| 기록기 유형 | 읽힌 명령 |
명령을 쓰십시오 (제어 명령) |
파워를 끄 | 기능 |
| 기록기를 붙드십시오 | 0x01 |
입력 --지원 아닙니다 산출--지원 |
유지하지 않기 위하여 | 입력 가치를 읽을 수 있습니다 |
| 0x03 |
A. Hold 기록기
1. 아날로그 입력 가치: 0x0008~0x000B
2. 아날로그 산출 가치: 0x0048~0x004B
B: 읽는 방법
파악 기록기: 4 아날로그 입력을 읽거나 4 아날로그 산출을 한꺼번에 통제할 수 있습니다
통제 방법을 등록하십시오
| AI/AO | IC |
읽으십시오 쓰십시오 |
기능 ID | 품목 지원 | ||
| 아니다. | IC 유형 | PLC ID | Modbus ID | |||
| AI1 | 기록기를 붙드십시오 | 40009 | 8 | 읽으십시오 | 03 | 2AI/4AI |
| AI2 | 기록기를 붙드십시오 | 40010 | 9 | 읽으십시오 | 03 | |
| AI3 | 기록기를 붙드십시오 | 40011 | 10 | 읽으십시오 | 03 | 4AI |
| AI4 | 기록기를 붙드십시오 | 40012 | 11 | 읽으십시오 | 03 | |
| AO1 | 기록기를 붙드십시오 | 40073 | 72 | 읽기/쓰기 | 03/06 | 2AO/4AO |
| AO2 | 기록기를 붙드십시오 | 40074 | 73 | 읽기/쓰기 | 03/06 | |
| AO3 | 기록기를 붙드십시오 | 40075 | 74 | 읽기/쓰기 | 03/06 | 4AO |
| AO4 | 기록기를 붙드십시오 | 40076 | 75 | 읽기/쓰기 | 03/06 | |
가치 계산에 관하여
아날로그 입력
우리의 아날로그 단위의 최대 측정 범위 가치는: 0X7FFF
1. 직접 측정 현재와 전압
정확한 value=value 당신 read/0x7FFF*max 범위
예를 들면: 단위의 (0-20mA의 최대 범위에) 입력된 가치의 제 통행을 읽기 위하여
기록기 0x0008 (제 통행의 아날로그 입력)
의견: 0x3801
현재 값: (0x3801/0x7FFF) *20mA=8.7509mA
2. 측정하기 위하여 감지기의 가치 (4-20mA의 0-6 미터 수평 감지기)를
의견 가치가 6554 이하 인 경우에, 수평 가치는 0입니다
만약에 의견인 경우에 가치 이면 큰 보다 6554, 수평 value= () (가치 독서 6554/32767-6554) *measure는 배열합니다
예를 들면: 의견 가치는 0X3801입니다, 그 후에 대응 수평 가치는: ((0X3801-6554)/26213) *6 meter=1.7815 미터
아날로그 산출
아날로그 단위의 최대 측정 범위는: 0x7FFF
직접 산출 현재와 전압을 통제하십시오
value=current 기록기 또는 전압 가치/range*0x7FFF 측정 쓰십시오
예를 들면: 그의 최대 측정 범위가 0-20mA인 아날로그 단위의 제 통행을 통제하기 위하여
기록기 0x0048 (제 통행의 아날로그 산출)
기록기 가치를 쓰기 위하여: (8.75/20mA) *0X7FFF =14336=0x3800
