| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KSE |
| 인증: | UL, ISO |
| 최소 주문 수량: | 5 |
| 가격: | Negociate |
| 포장 세부 사항: | 표준 |
| 배달 시간: | 3-35 일 |
| 지불 조건: | 티 / T는, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 1000000pcs/month |
| 층: | 다중층 | 색깔: | 녹색 |
|---|---|---|---|
| 크기: | 선택 과목 | 두께: | 선택 과목 |
| 하이 라이트: | 다층 인쇄 회로 기판,다 층 회로판 |
||

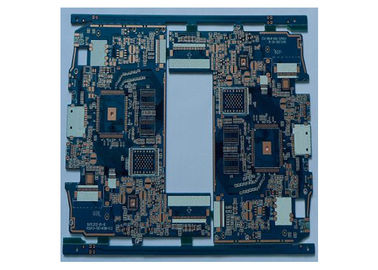

기업 자동화 제품 다중층 PCB 좋은 품질 PCB 서비스를 위한 PCB
우리 공장은 PCB와 PCBA 서비스를 제공합니다.
인쇄 회로 기판의 직업적인 제조자로, 우리의 PCB 공장은 16년 이상를 위한 PCB의 생산에 집중하고 있습니다
우리는 빨리 간색합니다 단 하나 편드다 이중 면 PCBs, PCB 4개에서 10개의 층을 위한 서비스 72 시간을 위한 서비스를 24 시간을 제안해서 좋습니다. 공장은 ISO9001를 얻었습니다: DEKRA에서 2008년. 2011년에, UL와 CQC를 얻는. 2013년에, DEKRA에서 ISO/TS16949에게 또한 통과하는.
저희에게 인용을 위한 RS274X 체재에 있는 gerber를 보내십시오.
세부사항
제품 이름: 연약하고 단단한 널
장 간격: 1.6MM
PCB 층의 수: 6개의 층 (4개의 층 및 연약한 널을 위한 단단한 널을 위한 2개의 층)
가공 유형: Shen Jin
최소한도 선 폭/행간: 0.05/0.05MM
최소한도 가늠구멍: 0.1MM
특수 제어 점: 단서
능력
| 품목 | 기술적인 모수 | 말 | ||
| 사소 선 폭 (밀) | 3/4 | 부분적인 3mil 선은 허용됩니다 | ||
| min. Space (밀) | 3/4 | 부분적인 3mil 선은 허용됩니다 | ||
| min. Annular Ring 폭 (밀) | VIAS: 3mil | 남아 있던 반지 폭은 반지 변두리에 구멍 가장자리 사이 거리를 의미합니다 | ||
| 구성요소 구멍: 6mils | ||||
|
min. Hole Size
|
널 간격<2> | 0.1mm | 완성되는 구멍을 참조합니다 | |
| 널 Thickness>=2.0mm | 종횡비<> | 완성되는 구멍을 참조합니다 | ||
| 최대. 널 간격 | 편들어지는 단 하나와 두 배 | 5.0mm | ||
| 다중층 | 5.0mm | |||
|
min. Board Thickness
|
편들어지는 단 하나와 두 배 | 0.2mm | ||
| 다중층 | 4개의 층: 0.4mm의 6개의 층: 0.7mm의 8개의 층: 1.1mm의 10개의 층: 1.6mm | |||
| 최대. 널 크기 | 편들어지는 단 하나와 두 배 | 650 x 1100mm | ||
| 다중층 | 650 x 1100mm | |||
| 널 가장자리에 선 사이 거리 | 개략: 0.25mm | |||
| V-CUT: 0.4mm | ||||
| 최대. 층 | 18개의 층 | |||
| 땜납 가면 | 가면 창 (밀) | 2/4 | ||
| 가면 교량 (밀) | 6 | |||
| 색깔 | 녹색 노란 빨간 파란 백색 검정 | |||
| 전설 | 사소 선 폭 (밀) | 5/8 | ||
| 색깔 | , 백색, 까만의 ect 노란. | |||
| 지상 도금 | HAL (자유로운 Pb에), 도금된 Ni/Au, Ag, Imm Ni/Au, Imm Sn, Ag, OSP 등. | |||
| 완성되는 널 간격 포용력: |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
