| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KSE |
| 인증: | UL, ISO |
| 최소 주문 수량: | 5 |
| 가격: | Negociate |
| 포장 세부 사항: | 표준 |
| 배달 시간: | 3-35 일 |
| 지불 조건: | 티 / T는, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 1000000pcs/month |
| 층: | 다중층 | 색깔: | 녹색 |
|---|---|---|---|
| 크기: | 선택 과목 | 두께: | 선택 과목 |
| 하이 라이트: | 다 층 회로판,회로 기판 조립 인쇄 |
||

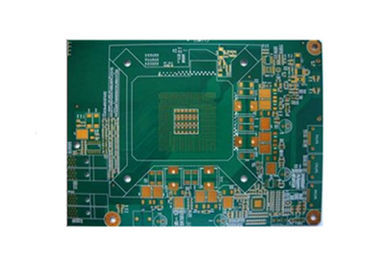

HDI 고품질 PCB 공장 PCBA SMT를 가진 6 층 PCB
인쇄 회로 기판의 직업적인 제조자로, 우리의 PCB 공장은 16년 이상를 위한 PCB의 생산에 집중하고 있습니다.
이렇게 여기서 우리는 그것을 당신 추천합니다. 당신이 PCB를 필요로 하는 경우에 저희에게 연락하고 당신 조회, PCBA 서비스를 보내는 환영.
세부사항
제품 이름: HDI를 가진 6 층 PCB
널 간격: 2.0mm
층: 6개의 층
지상 처리: 침수 금
사소 회로 공간: 0.1/0.1mm
사소 전체적인 크기: 0.25mm
특색: 고밀도와 상호 연락
능력
| 품목 | 기술적인 모수 | 말 | ||
| 사소 선 폭 (밀) | 3/4 | 부분적인 3mil 선은 허용됩니다 | ||
| min. Space (밀) | 3/4 | 부분적인 3mil 선은 허용됩니다 | ||
| min. Annular Ring 폭 (밀) | VIAS: 3mil | 남아 있던 반지 폭은 반지 변두리에 구멍 가장자리 사이 거리를 의미합니다 | ||
| 구성요소 구멍: 6mils | ||||
|
min. Hole Size
|
널 간격<2> | 0.1mm | 완성되는 구멍을 참조합니다 | |
| 널 Thickness>=2.0mm | 종횡비<> | 완성되는 구멍을 참조합니다 | ||
| 최대. 널 간격 | 편들어지는 단 하나와 두 배 | 5.0mm | ||
| 다중층 | 5.0mm | |||
|
min. Board Thickness
|
편들어지는 단 하나와 두 배 | 0.2mm | ||
| 다중층 | 4개의 층: 0.4mm의 6개의 층: 0.7mm의 8개의 층: 1.1mm의 10개의 층: 1.6mm | |||
| 최대. 널 크기 | 편들어지는 단 하나와 두 배 | 650 x 1100mm | ||
| 다중층 | 650 x 1100mm | |||
| 널 가장자리에 선 사이 거리 | 개략: 0.25mm | |||
| V-CUT: 0.4mm | ||||
| 최대. 층 | 18개의 층 | |||
| 땜납 가면 | 가면 창 (밀) | 2/4 | ||
| 가면 교량 (밀) | 6 | |||
| 색깔 | 녹색 노란 빨간 파란 백색 검정 | |||
| 전설 | 사소 선 폭 (밀) | 5/8 | ||
| 색깔 | , 백색, 까만의 ect 노란. | |||
| 지상 도금 | HAL (자유로운 Pb에), 도금된 Ni/Au, Ag, Imm Ni/Au, Imm Sn, Ag, OSP 등. | |||
| 완성되는 널 간격 포용력: |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
