입력: | 아날로그 신호 | 출력: | RS485/RS232 |
---|---|---|---|
장착 방법: | 딘 레일 장착 | 전원 공급기: | 24V DC |
하이 라이트: | RS232 AD 디지털-아날로그 변환기,RS485 AD 디지털-아날로그 변환기,24개 비트 RS485 신호 변환기 |

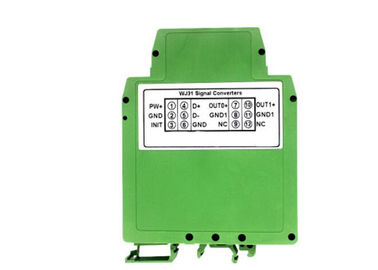

LS-WJ31 아날로그는 RS232/RS485 컨버터로 신호를 보냅니다
특징 :
특징 : RS-485/232 인터페이스, 차단 컨버트 표준 아날로그 신호 출력
아날로그 신호 출력 정확도는 0.2% 보다 더 낫습니다
모듈 출력 정확도를 눈금 보정할 수 있습니다
신호 출력 / 통신 인터페이스 분리 전압 3000VDC
넓은 공급 범위 : 8 ~ 32VDC
설치하도록 쉽고 전보를 칩니다 높은 신뢰도, 간이 프로그램 언어
사용자 프로그래밍 세팅 모듈 주소, 보드 비율, 기타 등등.
읽기 위한 호스트에게 멀리 있는 수집에 대한 WJ31 제품 데이터를 할당하세요
서포트스 모드 버스 RTU 프로토콜

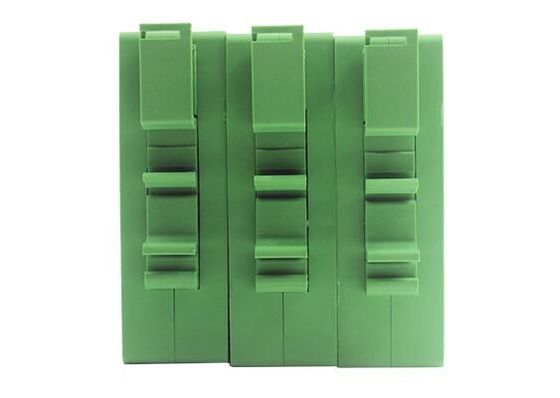

DIN35 궤도식 전형적인 애플리케이션 :
표준 아날로그 신호 출력
정보화 빌딩 통제, 보안과 응용 공학
RS-232/485 산업적 자동화 제어 시스템
산업 제어 신호 분리와 장기간 전달
장비 디버그와 제어
센서 신호 원격전송
산업적 필드 값 주어진 수치 1 WJ31의 실행
의학, 산업적 제품 개발
4-20mA 신호 출력
전형적인 애플리케이션 :
표준 아날로그 신호 출력
정보화 빌딩 통제, 보안과 응용 공학
RS-232/485 산업적 자동화 제어 시스템
산업 제어 신호 분리와 장기간 전달
장비 디버그와 제어
센서 신호 원격전송
산업적 필드 값 주어진 수치 1 WJ31의 실행
의학, 산업적 제품 개발
4-20mA 신호 출력
출력 신호 | 입력 | |
전압 | 경향 |
485 : 알에스 485 방식 출력 인터페이스
232 : RS-232 출력 인터페이스 |
U1 :0-5V | A1 :0-1mA | |
U2 :0-10V | A1 :0-10mA | |
U3 :0-75mV | A1 :0-20mA | |
U4 :0-2.5V | A1 :4-20mA | |
U5 :0-±5V | A1 :0-±1mA | |
U6 :0-±10V | A1 :0-±10mA | |
U7 :0-±100mV | A7 :0-±20mA | |
U8 :사용자 정의입니다 | A8 :사용자 정의입니다 |
샘플 :
샘플 1 : 부분적 번호 : LS-WJ31 485-A4 입력은 RS485 인터페이스, 4-20mA 출력입니다
샘플 2 : 부분적 번호 : LS-WJ31 232-U1 입력은 RS232 인터페이스, 0-5V 출력입니다
