제품 상세 정보:
|
| 빈도: | 433MHz | 기술: | Lora/RF |
|---|---|---|---|
| 전원 출력: | 1W | 솔레노이드 유형: | 전기 벨브 |
| 거리: | 2km+ | 산출: | 2개의 수로 |
| 강조하다: | 2 킬로미터 무선 전신 관개 Controller,433MHz 무선 전신 관개 Controller,1W 전기 밸브 제어기 |
||
무선 관개 통제 시스템 PLC/HMI 원격 제어 벨브 온-오프 체계
소개
LS-EVC02는 라디오에 근거한 전기 벨브 관제사입니다. 그것에는 리튬 전지를 추가하는 붙박이 힘 책임 회로가, 당신 태양 에너지 공급을 이용할 수 있었습니다 있습니다. LS-EVC02는 2개의 역 12V 전기 벨브를 통제하고 1대의 압력 감지기를 연결하게 좋습니다. 우리의 관개 시설은, 중앙값 정원사 노릇을 하는, 경작지 과수원, 거리 및 고속도로 공원, 건축 용지와 같은 상업/도시 신청에 대하 이상적입니다.

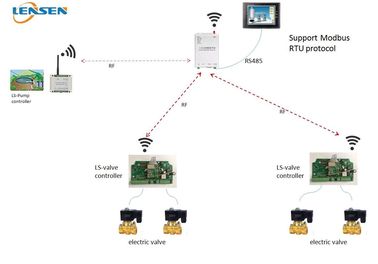

신청 도표
이 체계는 주인 (LS-R324 무선 DTU) 및 펌프 관제사 (LS-RDIO0202 무선 RTU) 및 몇몇 전기 벨브 관제사 (LS-EVC02) 포함합니다.
당신은 RS485 항구를 통해 HMI, PC 소프트웨어 또는 PLC에 LS-R324 무선 DTU를 연결할 수 있었습니다. 우리는 Modbus RTU 의정서를 지원합니다. 당신의 관제사 프로그램을 통해, 당신은 원격 제어 온-오프 당신의 주요 펌프 및 온-오프 전기 벨브를 자동적으로 깨달을 수 있었습니다.
| 모수 | |
| 전원 출력: | 1W |
| 전력 공급: | 12 DC 엇바꾸기 전력 공급 또는 태양 panel+battery |
| 통제 거리: | 2km LOS+ |
| 보드율: | 2400bps |
| 감각력을 받기: | -123dBm@1200bps, -118dbm (9600bps) |
| 네트워킹 | |
| 네트워킹: | 다지점에 자유 코스 경마 그리고 점 |
| 의정서: | Modbus RTU 의정서 |
| 항구 묘사 | |
| 산출: |
2 산출 |
| 통신 포트 | TTL |
| 현재 | |
| 현재를 전달하십시오: | <400ma> |
| 현재를 받기: | <40ma> |
| 일반 | |
| 빈도: | 433MHz |
| 수로를 열으십시오: | 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다 |
| 유형 자산 | |
| 차원: | 115×90×40 (mm) |
| 안테나 연결관: | SMA의 1.5m 케이블을 가진 차량 안테나 |
| 온도: | (산업) -35℃~+75℃ |
| 설치 방법: | 기준 3.5 인치 산업 길드 가로장 |
시스템 요구조건
동일한 체계에 있는 모든 무선 장치는 똑같은 빈도 수로를, 동일한 보드율과 더불어 사용해야 합니다, 그 후에 서로와 연락해서 좋습니다. 사용하기 전에, 수로와 ID 조정을 첫째로 검사하십시오. 당신은 수로를 놓기 위하여 복각을 이용할 수 있었습니다 (부분을 놓는 복각을 참조하십시오)
전기 벨브 관제사의 모수
RF 모수: 433MHz의 2km LOS 무선 통제, 9600bps의 TTL 공용영역을 위한 1W 전원 출력
전력 공급: 12V DC. 우리는 붙박이 태양 책임 회로가 있습니다. 당신은 태양 panel+lithium 이 널을 위한 전원을 공급하기 위하여 건전지를 사용할 수 있었습니다.
건전지 유형: 12V DC 리튬 이온 건전지. 우리의 책임 회로는 3S 리튬 이온 건전지에 근거를 둡니다. 리튬 이온 명목상 전압은 3.6V – 3 x 3.6 = 10.8V의 리튬 이온 전력은 4.2V입니다 - 3x4.2=12.6V입니다. 우리는 12V를의 10ah 건전지 사용하기 위하여 추천합니다. 또는 당신은 당신의 실제적인 애플리케이션 요건을 일치하는 적당한 수용량을 선택할 수 있었습니다.
태양 전지판: 우리는 18V를의 30W 태양 전지판 사용하기 위하여 추천합니다. 당신은 당신의 국부적으로 햇빛 상태를 일치하는 적당한 것을 선택할 수 있었습니다.
전기 벨브: 우리는 12V DC 전기 벨브의 2개의 역을 몰아서 좋습니다
2 와이어 건전지를 연결하는 방법
위 그림에 따르면, 당신은 이 관제사에 2개의 물 흐름 스위치, 2개의 전기 벨브 및 그들의 한계 스위치 및 1대의 압력 감지기 연결할 수 있었습니다. Com Pin에 당신의 물 흐름 스위치의 1개의 선을 연결하십시오, 우리의 관제사의 Pin 2 그림 같이 Pin 4에 다른 선은 보여줍니다 (긍정과 부정에 관계 없이). 인도되는 것과 같이 대응 핀에 2개의 전기 벨브 및 그들의 한계 스위치를 연결하십시오. 건전지와 태양 전지판을 정확하게 연결하십시오.
주: 당신이 2선식 건전지를 사용하는 경우에, 2개의 잠바 모자가 연결된다는 것을 확인하십시오.
LED를 강화하십시오
힘 LED는 무선 단위의 근무 조건을 나타내기 위한 것입니다. 무선 단위가 받을 자료 및 전달할 자료를 위해 끼워질 경우, LED는 빨강에 있을 것입니다. 무선 단위가 잠에 있을 때, LED는, 이 형태에, 떨어져 그것 자료를 전달하거나 받을 수 없습니다 입니다.
RF LED
RF LED는 무선 단위에 있습니다. 전달할 자료가, 빨간 LED 깜박거릴 때, 받을 자료가, 파란 LED 깜박거릴 때.
4 철사 건전지를 연결하는 방법
상기의 배선표를 참조하십시오.
당신이 사선식 건전지를 사용하는 경우에, 잠바 모자는 연결할 필요가 없습니다.
복각 조정에 관하여
a. 수로를 위한 복각
복각 1-4는 수로 조정을 위해 입니다
=20 =1에 DIP1
=21 =2에 DIP2
=22 =4에 DIP3
=23 =8에 DIP4
5-8의 아무 정의도 지금 담그고십시오, 그(것)들을 떨어져 지키십시오
b. ID를 위해 담그십시오
=20 =1에 DIP1
=21 =2에 DIP2
=22 =4에 DIP3
=23 =8에 DIP4
=24 =16에 DIP5
=25 =32에 DIP6
=26 =64에 DIP7
=27 =128에 DIP8
주:
a. 동일한 체계에서 교통하는 많은 장치가 있는 경우에, 동일한 수로에 모두를 놓으십시오.
b. 당신이 수로 또는 ID를 바꾸고 싶은 경우에, 그것의 힘을 차단하고 주인을 첫째로 끄십시오. 다음 수로 또는 ID 복각을 바꾸십시오. 마지막으로 전원을 다시 공급하십시오. 안테나외에 LED는 쇼가 성공적으로 변화해 담그다, LED의 전원을 켜기 위하여 깜박거릴 것입니다. 힘 LED는에 아닙니다 실패된 복각 변화를 나타냅니다. 리셋을 위해 저희에게 연락하십시오.
c. LS-R324 주인을 위한 참고를 담그고 LS-RDIO0202 펌프 관제사를 위해 담그십시오. 이 친절한 신청, LS-R324는 주인, 다른 사람입니다 모든 노예입니다. 당신은 다르기 위하여 노예 다른 ID를 놓을 수 있었습니다.
