| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Unimat |
| 인증: | CE |
| 모델 번호: | X1-60TD |
| 최소 주문 수량: | 2개 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-8일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 6000pcs/월 |
| 색상: | 하얀 | 퓨즈: | 60V 2A |
|---|---|---|---|
| 입력: | NPN/PNP | 산출: | 16 |
| 하이 라이트: | DC24V PLC 프로그래머블 로직 컨트롤러,5ms PLC 프로그래머블 로직 컨트롤러,PLC를 사용한 DC24V 산업 자동화 |
||
DC24V PLC 프로그래머블 로직 컨트롤러 산업 자동화 사용

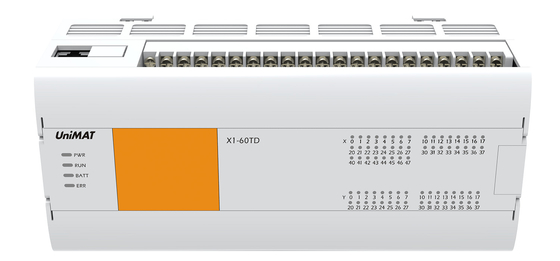

산업 자동화를 위한 X1-60TD PLC 저가 PLC
매개변수
| 제품 번호. | 사양 | |||
| 부품 번호 | X1-60TD-E0 | |||
| 전압 | DC24V | |||
| 전압 범위 | DC 20.4~28.8V | |||
| 허용 전압 | 5ms 이하의 순시 정전 시 계속 운전 | |||
| 퓨즈 | 60V 2A | |||
| 서지 전류 | 12A,0.5ms 미만/28.8V DC | |||
| 전력 소비 | 8W | |||
| DC24V 전원 공급 장치 | 600mA 이하 | |||
| 입력 사양 | ||||
| 입력 | 36 | |||
| 연결 방법 | 착탈식 단자대(M3 나사) | |||
| 입력 방식 | NPN/PNP | |||
| 입력 신호 전압 | DC 전원 공급 장치 유형: dc20.4v ~ 28.8v | |||
| 입력 임피던스 | X0-X2 | 2.4K | ||
| 위의 X3 | 5.6K | |||
| ON 입력유도전류 | X0-X2 | 5mA 이상 | ||
| 위의 X3 | 이상 2.4mA | |||
| OFF 입력유도전류 | 1mA 이하 | |||
| 입력 응답 시간 | 4.5ms 이하 | |||
| 입력 신호 형식 | 무전압 접점 입력 | |||
| 드레인 입력: NPN 오픈 컬렉터 트랜지스터 | ||||
| 소스 유형 입력:PNP오픈 컬렉터 트랜지스터 | ||||
| 입력 회로 절연 | 광커플러 절연 | |||
| 입력 표시 | 광커플러가 구동되면 패널의 LED 표시등이 켜집니다. | |||
| 출력 사양 | ||||
| 산출 | 16 | |||
| 연결 방법 | 착탈식 단자대(M3 나사) | |||
| 출력 방식 | NPN/PNP | |||
| 외부 전원 공급 장치 | DC5~30V | |||
| 최대 하중 | 저항 부하 | 0.5A/단일 포인트；0.8A/4점 | ||
| 유도 부하 | 12W/DC24V | |||
| 경부하 | 고속:2W/DC24V,공통:5W/DC24V | |||
| 최소 부하 | 5mA(DC5~24V) | |||
| 개방 회로 누설 전류 | 0.1mA以下/DC30V | |||
| 저항 켜기 | 고속 포인트 0.3Ω 일반(Max0.6Ω) | |||
| 응답 시간 | 끄다→ON | 높은 지출:10μs 이하/10mA 이상(DC5~24V) | ||
| 일반 : 0.2ms 이하/200mA 이상(DC24V) | ||||
| 에→꺼짐 | 높은 지출:10μs 이하/10mA 이상(DC5~24V) | |||
| 평범한:0.2ms以下/200mA 이상(DC24V) | ||||
| 루프 절연 | 광커플러 절연 | |||
| 출력 동작 표시 | 광커플러가 구동되면 패널의 LED 표시등이 켜집니다. | |||
| 실드 전송 거리 | 5억(일반 출력) | |||
| 비차폐 전송 거리 |
150M(일반 출력) |
|||
배선도
