입력: | 4AI | 입력 유형: | PNP/NPN |
---|---|---|---|
산출: | 1AO | 전압 범위: | 5-30VDC |
하이 라이트: | 1AO PLC 로직 컨트롤러,4AI PLC 로직 컨트롤러,1AO 마이크로 PLC 컨트롤러 |
4AI 1AO PLC 논리 관제사 강한 반대로 방해 성과
중국 PLC, 4AI, 1AO 아날로그 PLC 저가 PLC
● 분해능 전압출력 12bit, 전류출력 11bit,
● 강력한 간섭 방지 성능, 안정적인
● 분해능 전압출력 12bit, 전류출력 11bit,
● 강력한 간섭 방지 성능, 안정적인

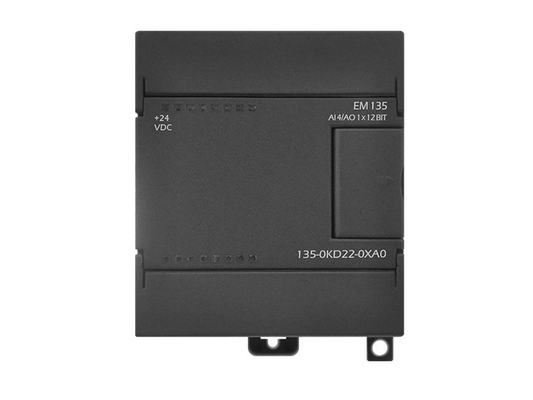

모델 | EM135 아날로그 입력 4개/출력 1개 ×12비트 |
제품 설명 | 4AI,1AO;12비트 분해능 전압 출력; |
입력 기능 | |
버스 전류 소비에서 | 30mA |
L+ 전류 소비에서 | 60mA |
전력 손실 | 2W |
아날로그 입력 수 | 4 |
신호 입력 유형 | 미분 |
최대 입력 전압 | 30V |
최대 입력 전류 | 32mA |
전압 입력 범위: 단극 | 0~50mV, 0~100mV,0~500mV,0~1V,0~5V,0~10V |
전압 입력 범위: 바이폴라 | ±1V, ±2.5V, ±5V, ±10V |
전류 입력 범위 | 0~20mA, |
해결 | 12비트 |
양극성, 전체 범위 | 0~32,000 |
단극, 전체 범위 | -32,000~+32,000 |
아날로그에서 디지털로의 변환 시간 | <250µs |
출력 기능 | |
아날로그 입력 수 | 1 |
입력 전압 범위 | -10~+10V |
입력 전류 범위 | 0~20mA |
부하 임피던스 | |
·전압 출력용 | 최소: 5KΩ |
·전류 출력용 | 최대:0.5KΩ |
해결 | 12비트 전압 출력; |
데이터 워드 형식 | |
·표시 가능: 전압 출력 | -32,000~+32,000 |
·표시 가능: 전류 출력 | 0~32,000 |
기본 오류 | 전체 범위의 ±0.5% |
치수(W x H x D)(mm) | 71.2×80×62 |
주문 번호 | UN 135-0KD22-OXAO |
배선도
