| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-RDIO0404 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2 8days |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 입력: | 4개의 디지털 입력 | 산출: | 4개의 릴레이 출력 |
|---|---|---|---|
| 전원 출력: | 1W | 주파수: | 433MHz |
| 거리: | 2 km/5km/no 제한 | 애플리케이션: | 온-오프 무선제어 |
| 하이 라이트: | 2개 킬로미터 무선제어 Module,433MHz 무선제어 Module,2km 무선 케이블 송신기 |
||

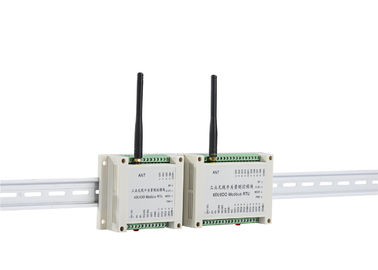

2 킬로미터 무선제어 모듈
4DI4DO 무선제어 모듈 펌프 / 밸브 / 탱크 레벨 433MHz / 868MHz / 915MHz 입출력
1. 개략적 소개

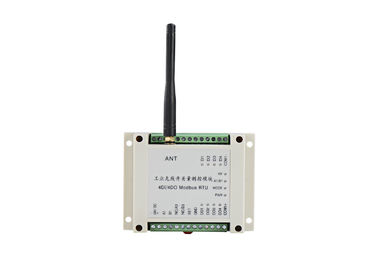

LS-RDIO0404 4DI4DO 무선 I/O 모듈, 그것이 4개의 디지털 입력과 4개의 릴레이 출력을 가지고 있습니다. 우리는 당신의 다른 제어범위 요구조건을 충족시키기 위해 다른 모듈 타입을 갖
약 500m 무선제어를 위한 433MHz 100mW 형태
약 2 킬로미터 무선제어를 위한 433MHz 1W 알에프 타입
약 6 킬로미터 무선제어를 위한 433MHz 5W 무선 유형
약 5 킬로미터 무선제어를 위한 868MHz 1W 로라 형태
약 5 킬로미터 무선제어를 위한 915MHz 1W 로라 형태
어떤 거리 요건 무선제어를 위한 4G 형태
2. 어플리케이션 필드
LS-RDIO 일련 I/O 모듈은 공장 센츄럴·데이터 과정과 같은 industry오토메이션, 펌프 제어기, 탱크 준위 감시, 컨베이어 통제, 석유 감시, 채탄기, 환경 감시 설비, 장비, 기호 논리학 선, AGV 등을 섞는 장치, 로봇 통제, 충전기를 높이는 것에서 넓게 사용됩니다.
3. RDIO0404의 매개 변수
| 매개 변수 | |
| 전원 출력 : | 1W 또는 100mW 버전 |
| 전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
| 제어 거리 : | 3 킬로미터 또는 (1km 버전) |
| 보드 비율 : | 2400bps 채무 불이행 |
| 받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
| 네트워킹 | |
| 네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
| 공항 기술 | |
| 입력 : | (수동적인 4개 디지털 활성 입력은 특화합니다) |
| 출력 : | 4개의 릴레이 출력, |
| 통신 포트 | (무선 RS485가 특화하 ) RS485 |
| 경향 | |
| 경향을 전하세요 : | <600ma> |
| 수신전류 : | <50ma> |
| 장군 | |
| 주파수 : | 433MHz, 450, 470 또는 다른 밴드 |
| 채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
| 물성 | |
| 차원 : | 115×90×40(mm) |

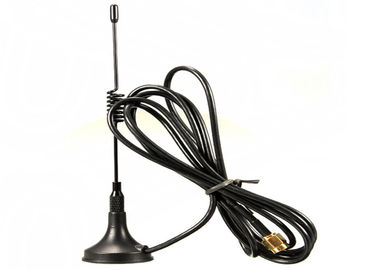

| 안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
| 온도 : | (산업적인) 35C~+75C |

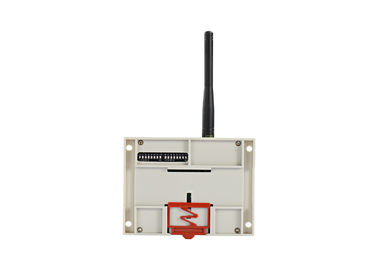

| 실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
4. 사용하는 방법
5. 애플리케이션 사례
발언 :
| 마스터 | 연고 | 입력과 해당 제어 |
| A(DI1) | B1(DO1) | B1의 제어 DO1의 DI1 |
| A(DI2) | B2(DO1) | B1의 제어 DO1의 DI2 |
| A(DI3) | B3(DO1) | B1의 제어 DO1의 DI3 |
| A(DI4) | B4(DO1) | B1의 제어 DO1 DI4of |
| A(DI5) | B5(DO1) | B1의 제어 DO1의 DI5 |
| A(DI6) | B6(DO1) | B1의 제어 DO1의 DI6 |
| A(DI7) | B7(DO1) | B1의 제어 DO1의 DI7 |
| A(DI8) | B8(DO1) | B1의 제어 DO1의 DI8 |
| A(DO1) | B1(DI1) | DO1의 한 B1의 DI1에 의해 제어됩니다 |
| A(DO8) | B8(DI1) | DO8의 한 B8의 DI1에 의해 제어됩니다 |
| 기록 : 모듈과 비가 똑같은 채널을 이용하여야 합니다 ; | ||
