주파수: | 150MHz/230MHz | 전원 출력: | 25W |
---|---|---|---|
거리: | 20 킬로미터 | 인터페이스: | RS232/RS485/TTL |
전송: | 직렬 데이터 | 애플리케이션: | 선박 |
하이 라이트: | 20 킬로미터 무선 데이터 모뎀,150MHz 무선 데이터 모뎀,해양 자료 라디오 모뎀 |

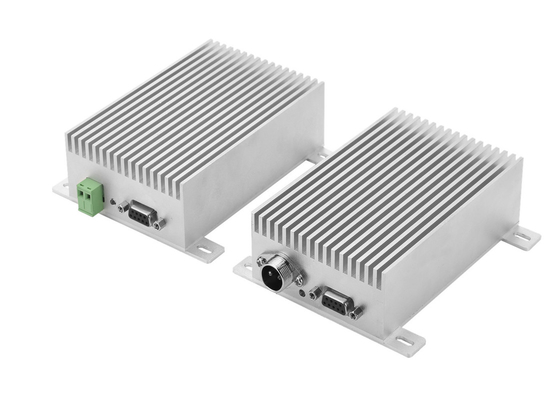

25 와트 무선 데이터 모뎀 150MHz 해양 라디오 20 킬로미터 시리얼 데이터 전송 VHF
개략적 소개
직렬 데이터 또는 음성을 전송합니다
VHF 밴드 150MHz 또는 230MHz
UHF는 단결합니다
당신이 주문을 할 때 나타내세요
직렬 포트 RS232 또는 RS485, TTL
거리 20 킬로미터를 제어하세요
LS-V25000의 애플리케이션
인명 구조, 해양 제어
대중 교통
산업적 자동 제어
전력 일정
물 감독 모니터
신호 수집과 철도 시스템의 전송
기름 추출과 교통 통제
기름 또는 우물의 방법
하이드롤오기칼 모니터링
기상 관측소 모니터링
산림 보호
정보화 빌딩
지질학 레콩노이터
모바일 위치
군사 훈련
매개 변수
매개 변수 | ||
전원 출력 : | 25W | |
거리 : | 20 킬로미터 | |
보드 비율 : | 프로그램 가능한 1200/2400 | |
채널 공간 : | 12.5KHz | |
대역폭 : | <25khz> | |
받는 감도 | -114dBm@1200bps, -107dbm(9600bps) | |
호환가능합니다 | ||
LS-V 시리즈 | ||
힘 | ||
전원 공급기 : | 12V DC (채무 불이행) | |
전송하는 경향 : | <6a> | |
수신전류 : | <160ma> | |
슬립 전류 : | <1ma> | |
장군 | ||
변조 : | MSK | |
주파수 : | 150MHz 또는 230MHz | |
데이터 형태 : | 8N1, 8O1 프로그램 가능한 8EI 또는 다른 사람은 특화합니다 | |
채널 번 : | 소프트웨어에 의해 쓰여집니다 |
특징 :
1. 고전력 생산 : 10W 또는 25W
2. 긴 전송거리 : 최고 20까지 킬로미터
3. VHF 밴드 150MHz 밴드 또는 230MHz 밴드 또는 450MHz
4. 데이터 전송
5. 두배 PLL, 두배 VCO, 높은 신뢰도
데이터 시트
한, 종합 지수
● 주파수 :VHF와 UHF 주파수대 (150MHz, 230MHz)가 약 400 채널을 저장할 수 있습니다
● 주파수 허용오차 :±2.5ppm
● 채널 스페이싱 :25 킬로 헤르츠
● 안테나 임피던스 :50Ω
● 환경 온도 :-35 C~+75 C
●는 방식을 조절합니다 :MSK
● 항공 보드 비율 :1200bps/2400bps
비, 수신기는 색인을 답니다
● 민감도 : ≤0.25uV
● 이그날 소음 비율(SNR) : ≤-50dB
● 인접 채널 선택성 : ≥70dB
●는 변조 간섭을 매장합니다 : ≥70dB
● 그럴싸한 리스퍼루즈 면역 : ≥70dB
C, 송신기는 색인을 답니다
● 전송 전력 : 25W
●는 왜곡을 조절합니다 : ≤3%
● 잔류 주파수변조 : ≤-48dB
● 주파수 편이 : ≤5KHz
● 오르소 채널 파워 비 : ≤-70dB
● 길잃은 전원 : ≤5uW
● RF는 능가합니다 : 20 킬로미터 (오픈 에어에서 25W RF 전력)
D, 전원 공급기
● DC : 12 V (±10%)
● 대기 경향 : ≤ 1 6 0 M A
● 전송 경향 : ≤ 6 A는 (전원 25W를 전합니다)
E, 차원 :
128*108*28mm
핀 정의
연결기 | 아니오 고정하세요. | 핀 네임 | 기술 | 발언 |
전력 연결 | 1 | VCC | DC :12V |
전원을 사용하세요 DC 12V, 8A 이상 |
2 | 국민 총수요 | 전원 공급기의 지상 | ||
단일 접속 | 1 | TTL(TxD) | TTL의 트스드 | |
2 | TxD(A) |
RS-232의 트스드 알에스 485 방식 A |
RS-232,RS-485, TTL, 유효한 단지 1 | |
3 | RxD(B) |
RS-232의 르크스드 알에스 485 방식 비 |
RS-232,RS-485, TTL, 유효한 단지 1 | |
4 | TTL(RxD) | TTL의 르크스드 | ||
5 | 국민 총수요 | 신호 접지 | ||
6 | PTT | 음성 전송은 가능하게 합니다 | 낮은 수준은 전송을 위한 것입니다 | |
7 | 마이크 | 음성 신호 입력 | 마이크 입력, 변조 감도 10mV | |
8 | SP | 음성 신호 출력 | 음성 증폭기 출력 8 오옴 0.5W | |
9 | SQ | 수신 신호 점검 | 수신 캐리어 신호, 높은 수준 |
