제품 상세 정보:
|
| 전원 출력: | 1W | 거리: | 5KM |
|---|---|---|---|
| 포트: | RS485는 | 울안: | 알류미늄 |
| 색깔: | 검은 | 칩: | SX1278 |
| 강조하다: | LORA 무선 단위,lora 출입구 단위 |
||

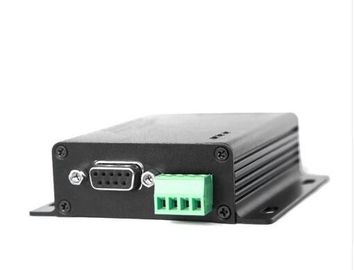

433MHz Rf DTU 무선 RS485 송수신기 LoRa SX1278 Uhf 단위 rf 전송기 수신기
DTU 소개
LS-LR-DTU30는 433MHz의 1W 산업 급료 높은 안정성을 가진 무선 자료 전송 단위입니다. DTU는 SX1278 주요 칩, LORA 스프레드 스펙트럼 전송, RS232/485 수준 산출을 이용합니다. DTU는 높은 기호화 효율성 및 좋은 에러 수정 능력이 있는 능률적인 주기적인 끼워 넣기 에러 수정 기호화 산법에는 채택합니다. 급격한 방해의 경우에, DTU는 중단한 자료 패킷을 정정할 수 있고, 최대 지속적인 에러 수정은 매우 DTU의 대전파방해 능력 및 전송 거리를 개량하는 64bit입니다, 에러 수정 산법이 없을 경우에, 이 과실 소포는 단지 버려지고. LORA 스프레드 스펙트럼을 사용하여 기술은 단위에는 더 긴 커뮤니케이션 거리가 있.
필요로 할 때 LS-LR-DTU30에는 가동 형태의 2개의 종류가 있고 전환될 수 있습니다. 투명한 전송 형태는 자료 투명한 전송을 위한 사용입니다. 윤곽 형태는 DTU의 통신 매개변수를 바꾸기를 위한 사용입니다.
LS-LR-DTU30 동작 주파수는 410MHz입니다 ~ 441MHz의 32의 수로 토탈은, 각 수로의 간격 1M입니다.
전기 모수:
| 아니다. | 품목 | 모수 세부사항 | 묘사 |
| 1 | 크기 | 82 * 62 *25mm | 안테나 없이 |
| 2 | 무게 | 133g | 안테나 없이 |
| 3 | 주파수 대 | 과태: 433MHz |
410~441MHz 수로: 32의 433±5MHz (추천) |
| 4 | 유숙 | 알루미늄 합금 | 검정 |
| 5 | 연결관 |
RS485: 1*4*3.81mm RS232: DB9 |
조이기 표준 DB9의 구멍 |
| 6 | 공급 전압 | 8 ~ 28V DC | 주: 전압은 28V 보다는 높이 금지됩니다 |
| 7 | 커뮤니케이션 수준 | RS232/RS485 | RS232와 RS485를 위해 유효한 |
| 8 | 가동 범위 | 3000m |
테스트 조건: 명확한 광활한 지역 & 20dBm의 안테나 이익: 5dBi의 고도: > 2m, 공기 전송율: 2.4kbps |
| 9 | 전달 힘 | 최대 30dBm | 1W에 관하여, 20, 17, 14, 10dBm에 형성될 수 있습니다 |
| 10 | 감도를 받기 | -130dBm/2.4kbps | 감도는 보드율과 타이밍 하고 무관합니다 |
| 11 | 공기 전송율 | 2.4kbps | 0.3, 1.2, 2.4, 4.8, 9.6, 19.2kbps에 형성될 수 있습니다 |
| 12 | 대기 현재 | 14mA | 형태 3 (전력 공급: 12V) |
| 13 | 전달 현재 | 126mA/20dBm | >300mA (추천) |
| 14 | 현재를 받기 | 28mA | 12V |
| 15 | 통신 인터페이스 | RS232/RS485 |
8N1, 8E1, 8O1 UART 보드율의 8개의 종류, 1200년에서 115200까지 bps (과태: 9600) |
| 16 | 형태를 몰기 | RS232/RS485 | 푸시-풀/높은 잡아당기기, 열려있 하수구에 형성될 수 있습니다 |
| 17 | 전달 길이 | 512 바이트 완충기 | 포장 당 58 바이트 |
| 18 | 길이를 받기 | 512 바이트 완충기 | 포장 당 58 바이트 |
| 19 | 주소 | 65536의 구성 주소 | 네트워크, 방송 및 조정 전송을 위해 쉬운 |
| 20 | RSSI 지원 | 붙박이 지적인 가공 | - |
| 21 | 안테나 유형 | SMA-K | 외부 실 구멍 |
| 22 | 작용 온도 | -40 ~ +85℃ | 산업 급료 |
| 23 | 작동 습도 | 10% ~ 90% | 상대 습도, 응축 없음 |
| 24 | 저장 온도 | -40 ~ +125℃ |
산업 급료
|
DTU 공장 조정
| DTU 유형 수 |
작동 빈도 (MHZ) |
ID 주소 (여자 마법사) |
공장 수로 |
공기 비율 (Kbps) |
직렬 포트 비율 (Bps) |
직렬 포트 체재 |
전달 힘 (MW) |
| LS-LR-DTU30 | 433.00 | 0x1234 | 23channel | 2.4 | 9600 | 8N1 | 1000년 |
작동 형태
단위에는 리셋 지시자에 의해 관찰될 수 있는 2개의 동작 방식, 세부사항 다음과 같이 보입니다 테이블을 있습니다:
| 형태 (0-1) | 표시등을 다시 놓으십시오 | 형태 소개 | 말 |
| 0개의 투명한 전달 형태 | 떨어져 | , 열려있는 무선 열려있는, 직렬 포트 투명한 전송 | 수신기는 형태 0에 있어야 합니다 |
|
1개의 윤곽 형태 |
에 | DTU 모수는 형성될 수 있습니다 | 자세한 내용은 봅니다 작동 모수를 만족시키십시오 |
