제품 상세 정보:
|
| 전원 출력: | 2w | 회수: | 433MHZ |
|---|---|---|---|
| 거리: | 5km LOS | 칩: | SX1276 |
| 강조하다: | LORA 무선 단위,lora 장거리 |
||

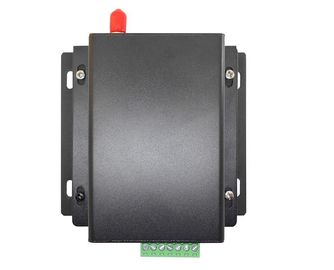

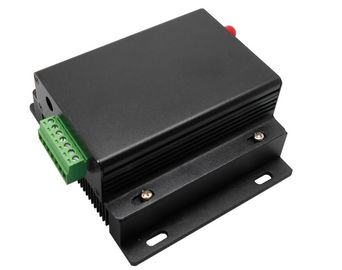

433MHz 무선 Lora 단위 1W 전원 출력 5km 거리 무선 자료 전송
명세:
제품 성능:
● 지원 VHF (136-174MHZ, 220-240MHZ) UHF (410-470MHZ) 사용자 프로그래밍;
주문을 받아서 만들어지는 ● RS-232와 RS-485 ttl;
settable ● 시리얼 데이터 비율 1200-9600bps, 사용자에 의하여 settable 공기 전송율 240-9600bps;
● 짧은 전달하 받는 전송 시간; 커뮤니케이션 지연 3Ms 보다는 더 적은;
● 3km-30Km LOS 장거리 전송 거리;
● -136dBm까지 가장 높은 감도
기술적인 모수:
| 주파수 영역 | 136-174MHZ, 220-240MHZ, 410-470MHZ | |
| 빈도 안정성 | ≤±10PPm | |
| 힘을 전달하십시오 | 2W | |
| 조음 | Lora | |
| 공기 전송율 | 240-9600bps | |
| 공용영역 | RS232&RS485 (주문을 받아서 만들어지는 TTL) | |
| 전력 공급 | 5V@2A (공장에서 주문을 받아서 만들어지는 8~36V) | |
| 공용영역 자료 형식 | 8E1/8N1/801 | |
| 전송 거리 | (안테나가 2m 고도의 위에 있는 경우에) 3km-30km 가시거리 | |
| 감도를 받기 | -136dBm@240bps/-120dBm@9600bps | |
| 채널 대역폭 | 125KHZ@240bps/250KHz@9600bps | |
| 작동 온도 | -40℃~80℃ (산업 급료) | |
| 작동 습도 | 10%에서 90% 상대 습도, 응축 없음 | |
| 방출 전류 | <1> | |
| 현재를 받기 | <80ma> | |
| 차원 (L/W/H) | 86 x 45 x 20 mm | |
| 무게 (g) | <500g> | |
차원
|
Pin 정의
|
Pin 정의
| 핀 | LS-LR-2W | 말 | |
| DB9 male형 커넥터 | 1 | VCC (+5V) | 주문을 받아서 만들어지는 5~36V |
| 2 | RS-232/RXD | ||
| 3 | RS-232/TXD | ||
| 4 | GND | 전력 공급의 지상에 놓기 | |
| 5 | AGND | 신호 기준 | |
| 6 | RS-485/A | ||
| 7 | RS-485/B | ||
| 8 | SET_EN (가능하게 합니다 놓으십시오) | ||
| 9 | 스퀘어 (신호 지시자를 받기) |
