제품 상세 정보:
|
| 전원 출력: | 1W | 수로: | 4AI |
|---|---|---|---|
| 입력 유형: | 0-5V 또는 4-20mA 또는 0-10V | 거리: | 2km |
| 수신부: | 4AO | 주파수: | 433MHz |
| 강조하다: | 1W 무선 아날로그 송신기,4-20mA 무선 아날로그 송신기,2 킬로미터 아날로그 입력 모듈 |
||
무선 아날로그 입력 모듈 4-20mA 신호 무선 전송 모드 버스 RTU
캐릭터

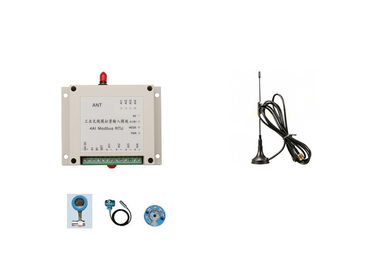

LS-RAI04 4 채널 아날로그 입력 모듈
PLC에 대한 4 채널 4-20mA 신호 무선 전송
0-5V 아날로그 신호 무선 전송
0-10V 아날로그 신호 무선 전송
industry오토메이션 지역의 2 킬로미터 무선제어
레에른센 무선이 RTU 특징
- 이동식 장치, 용이한 설치를 위한 DIN-철도 장착
- 고립된 입력
- 전원 공급기, 통신, 입력, 출력 상태를 위한 레드스
- 다중 지점에 대한 탄력적 네트워킹, 점 대 점 또는 핵심
- 하락이 다양한 방법을 바꿉니다
- 입출력, DI, DO, AI, AO의 다른 유형은 이용 가능합니다
- 확장가능한 입출력
- 짧은 지연 시간
- 쉽게 RS485 네트워크, 지원 모드 버스 RTU 프로토콜을 넘겨줍니다
- 지원 운항 노선 업그레이드. 셋팅 모드로 고객에 의해 배열할 수 있습니다
패러마테를스
| 주파수 | 433MHz 또는 450MHz 또는 470MHz 또는 868MHz/915MHz 또는 4G |
| 전원 출력 | 1W |
| 제품 | 4AI |
| 입력 유형 | 4-20mA 또는 0-5V 또는 0-10V |
| 출력형 | 4-20mA 또는 0-5V 또는 0-10V |
| 해상도 비율 | 24개 비트 |
| 정확도 | ±0.02% |
| 전원 공급기 | 9-36V DC는 보통 24V DC를 사용합니다 |
| 인터페이스 | 알에스 485 방식 |
| 채널 번호. | 15ch는 이행하지 않고 감광 스위치를 통해 프로그래밍할 수 있습니다 |
| 안테나 | 1.5m 케이블과 서커 안테나 |
| 작동 온도 | -35 'C~+75 'Ｃ 인더스트리얼 |
| 일하는 습도 | 10%-90% 상대 습도, 비결노 상태 |
| 차원 | 115×90×40(mm) |
| 픽스 방식 | 표준 3.5 인치 산업적 DIN 회 철도 |
무선 솔루션의 장점
- 묻거나 유지하기 위한 어떤 와이어, 벽 위의 보오링공에 대한 어떤 필요
- 모든 방향에서 신뢰할 수 있는 통신, 여하튼 힐, 장벽, 나무의 어떠한 영역
- 시설 및 정비 이 비용절감
- 기초가 된 라디오 / 로라, 어떤 필요성 인터넷과 한달 요금, 시스템에 대한 완전한 소유
- 4G 기반을 둔, 고속도, 어떤 거리 한계
모드 버스 RTU 통신과 대응값
레지스터형 :
| 레지스터형 | 읽기 명령 |
기록 명령 |
전원차단 | 기능 |
| 보류 레지스터 | 0x01 |
입력 --지원하지 마세요 |
계속하지 마세요 | 입력값을 읽을 수 있습니다 |
| 0x03 |
A. 보류 레지스터
1. 아날로그 입력 값 : 0x0008~0x000B
2. 아날로그 출력 값 : 0x0048~0x004B
비 : 읽는 방법
보류 레지스터 : 한 번에 4개의 아날로그 입력을 읽거나 4 아날로그 출력을 제어할 수 있습니다
레지스터 제어 방법
| AI / AO | IC |
Read/ |
기능 ID | 항목 지원 | ||
| 아니오. | ic형 | PLC ID | 모드 버스 ID | |||
| AI1 | 보류 레지스터 | 40009 | 8 | 읽기 | 03 | 2AI/4AI |
| AI2 | 보류 레지스터 | 40010 | 9 | 읽기 | 03 | |
| AI3 | 보류 레지스터 | 40011 | 10 | 읽기 | 03 | 4AI |
| AI4 | 보류 레지스터 | 40012 | 11 | 읽기 | 03 | |
| AO1 | 보류 레지스터 | 40073 | 72 | 읽기 /는 씁니다 | 03/06 | 2AO/4AO |
| AO2 | 보류 레지스터 | 40074 | 73 | 읽기 /는 씁니다 | 03/06 | |
| AO3 | 보류 레지스터 | 40075 | 74 | 읽기 /는 씁니다 | 03/06 | 4AO |
| AO4 | 보류 레지스터 | 40076 | 75 | 읽기 /는 씁니다 | 03/06 | |
값 계산에 대해
아날로그 입력
우리의 아날로그 모듈의 최대 방법 범위 값은 다음과 같습니다 : 0X7FFF
1. 직접적으로 방법 경향과 전압
이그잭트 value=value 당신 read/0x7FFF*max가 이릅니다
예를 들면 다음 모듈의 (0-20mA의 최대 범위로) 입력값의 1번째 도입을 읽습니다
등록 0x0008 (1번째 도입의 아날로그 입력)
피드백 : 0x3801
전류 값 : (0x3801/0x7FFF)*20mA=8.7509mA
2. 센서의 가치 (4-20mA, 0-6 미터 레벨 센서)을 측정합니다
만약 피드백 값이 6554 이하이면, 레벨값이 0입니다
피드백 값이 6554, 수준 value= (가치 read-6554) /(32767-6554)*measure 범위 보다 더 크면
예를 들면 다음 피드백 값은 0X3801인 후, 상응하는 수준 가치가 다음과 같습니다 : ((0X3801-6554)/26213)*6 meter=1.7815 미터
아날로그 출력
아날로그 모듈의 최대 방법 범위는 다음과 같습니다 : 0x7FFF
직접적으로 출력 전류와 전압을 제어하세요
등록 value=current 또는 전압값 / 방법 range*0x7FFF를 작성하세요
예를 들면 다음 제어되기 위해 그것의가 한계에 이르는 아날로그 모듈의 1번째 통과는 방법 범위는 0-20mA입니다
등록 0x0048 (1번째 도입의 아날로그 출력)
레지스터값에게 다음을 씁니다(8.75/20mA)*0X7FFF =14336=0x3800
