입력: | 아날로그 신호 8 채널 | 산출: | RS485/RS232 |
---|---|---|---|
설치 방법: | 소음 가로장 설치 | 전력 공급: | 24V DC |
하이 라이트: | 0 채널 아날로그 Converter,0-5V 8 채널 아날로그 Converter,RS232 데이터 수집 컨버터 |

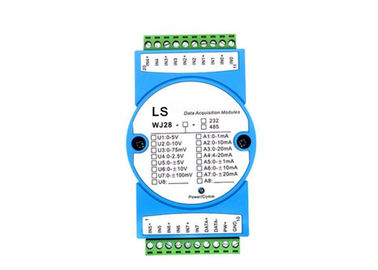

LS-WJ28 일련 8 입력은 RS485/232 컨버터, 24 비트 광고 데이터 인수에 경향 / 전압 신호를 보냅니다
특징 :
8 아날로그 신호 취득, 고립된 변환기 RS-485/232 출력
24대 비트 AD 컨버터, accuracy>0.05%
4-20mA/0-20mA 전류량 신호 또는 0-5V/0-10V 전압 신호 입력
RS-485/232 인터페이스는 프로그램화된 보정 모듈 정확성일 수 있습니다
신호 입출력 :3000VDC 차단
넓은 공급 범위 : 8 ~ 32VDC
적용되도록 쉬운 높은 신뢰도, 간이 프로그램 언어

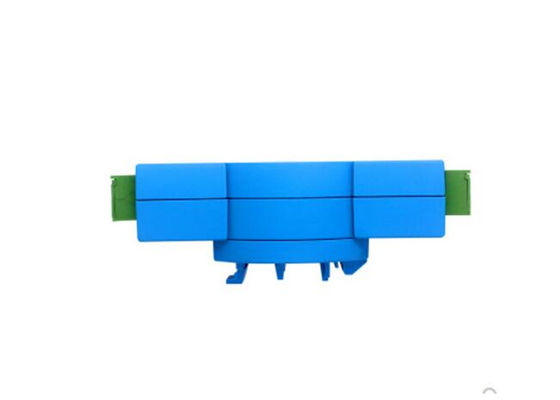

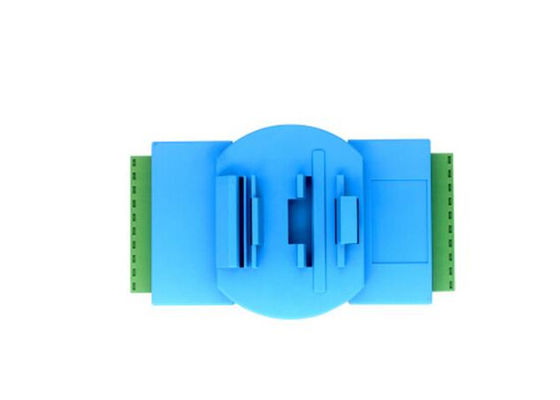

표준 DIN35 철도 장착
사용자 프로그래밍 세팅 모듈 주소, 보드 비율, 기타 등등.
모드 버스 RTU 프로토콜을 지원하세요
저렴하, 작은 사이즈 모듈 설계
분류하세요 : 120x60x43mm
전형적인 애플리케이션 :
신호 측정, 모니터링과 제어
알에스 485 방식 원격 입출력, 데이터 수집
정보화 빌딩 통제, 보안 엔지니어링의 적용
산업적 자동화 제어 시스템, RS-232/485 버스
공업용 신호 차단과 장기간 전달
장비 작동과 모니터링
센서 신호의 측정
산업적 데이터 수집과 리코딩
의학, 산업적이고 제품 개발
제품 목록 :
WJ28 - U(A)□ - □
입력 전압 또는 전류량 신호 통신 인터페이스
U1 : 0-5V A1 : 0-1mA 485 : 알에스 485 방식 출력 인터페이스
U2 : 0-10V A2 : 0-10mA 232 : RS-232 출력 인터페이스
U3 : 0-75mV A3 : 0-20mA
U4 : 0-2.5V A4 : 4-20mA
U5 : 0-±5V A5 : 0-±1mA
U6 : 0-±10V A6 : 0-±10mA
U7 : 0-±100mV A7 : 0-±20mA
U8 : 사용자 정의 A8 : 사용자 정의입니다
선택 샘플 :
호기 부품 :WJ28-A4-485 (수단 8 채널 4-20mA 입력, 출력이 RS485 인터페이스입니다)
호기 부품 :WJ28-U1-232 (수단 8 채널 0-5V 입력, 출력이 RS232 인터페이스입니다)
호기 부품 :WJ28-U2-485 (수단 8 채널 0-10V 입력, 출력이 RS485 인터페이스입니다)
호기 부품 :WJ28-(A4)6(U2)2-485
(수단 6 채널 4-20mA 입력, 2 채널 0-10V 입력, 출력이 RS485 인터페이스입니다)
모드 버스 RTU 통신 프로토콜에서 설정하는 방법 :
모듈 기본 프로토콜은 캐릭터 통신 프로토콜입니다. 만약 당신이 모드 버스 RTU 프로토콜에 모듈에서 설정할 필요가 있다면, 이러한 설정을 따르세요 :
1. init 위치로의 이니트 스위치를 두세요.
2. 전원 코드와 통신 인터페이스 케이블을 연결시키세요.
3. 권력을 켜시오 그러면 모듈은 자동적으로 디폴트 상태를 들어오고 00, 보드 비율 9600을 다룹니다.
4. 기다리세요, 5s, 모듈이 초기화입니다.
5. 명령에게 00P1(cr)달러를 보내고 응답을 확인하고, 면 있습니다 !성공적으로 설정되는 00 (크롬).
6. 권력을 끄시오 그러면 이니트는 정위로 전환합니다.
7. 모듈은 성공적으로 모드 버스 RTU 프로토콜 모드로 설정되었습니다.
기록 : 당신이 미안하지만, 명령할 때 당신의 입출력을 선택하거나 당신의 부품 번호를 주목하세요..
