| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-RDIO0808 |
| 최소 주문 수량: | 2PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-7일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 회수: | 433/868/915MHZ | 전원 출력: | 1W |
|---|---|---|---|
| 거리: | 203km LOS | 입력: | 8개의 디지털 입력 |
| 산출: | 8 릴레이 산출 | 의정서: | 모드 버스 RTU |
| 강조하다: | 모드 버스 rtu 단위,통제 떨어져에 펌프 |
||

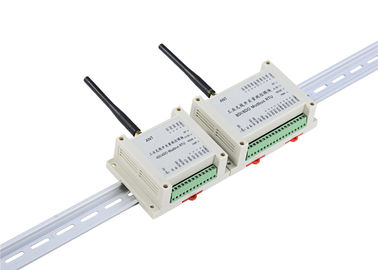

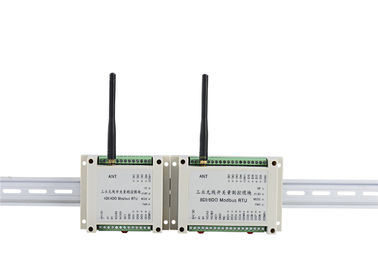

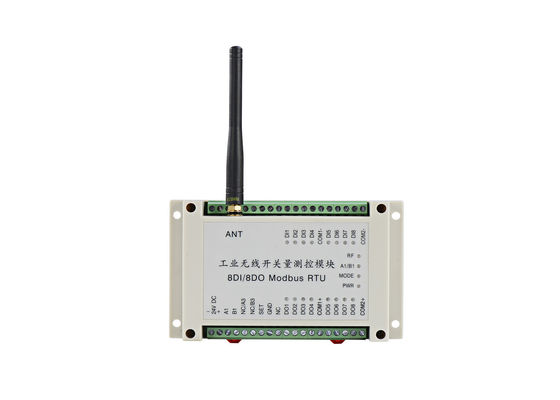

8DI8DO 무선 모드 버스 RTU 무선 펌프 통제 8개의 입력/산출 백색 플라스틱 울안
1. LS-RDIO 시리즈 단위 장군 소개
LS-RDIO 모드 버스 RTU는 Lensen 기술에 의해 디자인된 산업 관제사입니다. 그것은 다 점 무선 디디뮴에 자유 코스 경마, 점을 지원하고, 수집과 통제, AI, AO. 이 송수신기에는 쉬운 임명의 이점, 요구된 프로그램, 커뮤니케이션 요금이 있습니다. 가로장 신호 케이블, 미끄러짐 반지 신호 선을 위한 믿을 수 있는 비용 효과적인 대용암호입니다.
이 시리즈 우리는 2DI/2DO 단위가, 4DI/4DO 단위, 8DI/8DO 단위 있습니다. 전원 출력 우리는 2개의 버전이 있습니다, 사람은 600m LOS 통제 거리를 위한 100mW이고, 또다른 하나는 3km LOS 통제 거리를 위한 1W입니다.
2. 신청 분야
LS-RDIO 시리즈 입력/출력 단위는 공장 중앙 자료 과정, 펌프 통제, 기름 감시, 채광 기계장치, 환경 측정 설비, 드는 장치, 로봇 통제, 충전물 기계, 섞는 장비, 병참술 선, AGV 등 같이 기업 자동화에서 널리 이용됩니다.
3. 모수
| 모수 | |
| 전원 출력: | 1W 또는 100mW 버전 |
| 전력 공급: | 9V-30V (보통 24V DC 또는 12V DC를 선택하십시오) |
| 통제 거리: | 3km 또는 (1km 버전) |
| 보드율: | 1200bps |
| 감각력을 받기: | -123dBm@1200bps, -118dbm (9600bps) |
| 네트워킹 | |
| 네트워킹: | 다지점에 자유 코스 경마 그리고 점 |
| 항구 묘사 | |
| 입력: | 8개의 활동적인 디디뮴 (주문을 받아서 만들어지는 수동태) |
| 산출: | 8 릴레이 수동적인 산출, |
| 통신 포트 | RS485 (무선 RS485는 주문을 받아서 만듭니다) |
| 현재 | |
| 현재를 전달하십시오: | <600ma> |
| 현재를 받기: | <50ma> |
| 일반 | |
| 빈도: | 433MHz, 400, 450, 470 또는 다른 사람 밴드 |
| 수로를 열으십시오: | 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다 |
| 유형 자산 | |
| 차원: | 145×90×40 (mm) |
| 안테나 연결관: | SMA의 1.5m 케이블을 가진 차량 안테나 |
| 온도: | (산업) -35℃~+75℃ |

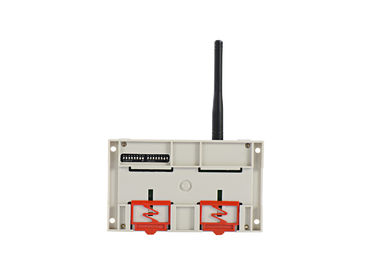

| 설치 방법: | 기준 3.5 인치 산업 길드 가로장 |
4. 무선 입력/출력을 이용하는 방법
5. 신청 도표 보기
1) 자유 코스 경마 통제
말:
| 단위 A | 단위 B | 입출력 통신 |
| A (DI1-DI8) | B (DO1-DO8) | 각각 B의 DO1-DO8를 통제하는 A의 DI1-DI8 |
| A (DO1-DO8) | B (DI1-DI8) | A의 DO1-DO8는 각각 B의 DI1-DI8에 의해 통제됩니다 |
| 주: A와 B는 동일한 수로를 사용해야 합니다 | ||
2) 2개의 노예를 통제하는 1개의 주인
말:
| 주된 단위 | 노예같은 단위 | 입출력 통신 |
| A (DI1-DI4) | B1 (DO1-DO4) | 각각 B1의 A 통제 DO1-DO4의 DI1-DI4 |
| A (DI5-DI8) | B2 (DO1-DO4) | 각각 B2의 A 통제 DO1-DO4의 DI5-DI8 |
| A (DO1-DO4) | B1 (DI1-DI4) | A의 DO1-DO4는 B1의 DI1-DI4에 의해 통제됩니다 |
| A (DO5-DO8) | B2 (DI1-DI4) | A의 DO5-DO8는 B2의 DI1-DI4에 의해 통제됩니다 |
| 주: A와 B는 동일한 수로를 사용해야 합니다 | ||
3) 4개의 노예를 통제하는 1개의 주인
말:
| 주인 | 노예 | 입출력 통신 |
| A (DI1-DI2) | B1 (DO1-DO2) | B1의 A 통제 DO1-DO2의 DI1-DI2 |
| A (DI3-DI4) | B2 (DO1-DO2) | B2의 A 통제 DO1-DO2의 DI3-DI4 |
| A (DI5-DI6) | B3 (DO1-DO2) | B3의 A 통제 DO1-DO2의 DI5-DI6 |
| A (DI7-DI8) | B4 (DO1-DO2) | B4의 A 통제 DO1-DO2의 DI7-DI8 |
| A (DO1-DO2) | B1 (DI1-DI2) | B의 DI1-DI2에 의해 통제되는 A의 DO1-DO2 |
| A (DO3-DO4) | B2 (DI1-DI2) | B2의 DI1-DI2에 의해 통제되는 A의 DO3-DO4 |
| A (DO5-DO6) | B3 (DI1-DI2) | B3의 DI1-DI2에 의해 통제되는 A의 DO5-DO6 |
| A (DO7-DO8) | B4 (DI1-DI2) | B4의 DI1-DI2에 의해 통제되는 A의 DO7-DO8 |
| 주: A와 B는 동일한 수로를 사용해야 합니다 | ||
4) 1개의 주인에서 8 고약
말:
| 주인 | 고약 | 입력과 통제 통신 |
| A (DI1) | B1 (DO1) | B1의 A 통제 DO1의 DI1 |
| A (DI2) | B2 (DO1) | B2의 A 통제 DO1의 DI2 |
| A (DI3) | B3 (DO1) | B3의 A 통제 DO1의 DI3 |
| A (DI4) | B4 (DO1) | B4의 DI4of A 통제 DO1 |
| A (DI5) | B5 (DO1) | B5의 A 통제 DO1의 DI5 |
| A (DI6) | B6 (DO1) | B6의 A 통제 DO1의 DI6 |
| A (DI7) | B7 (DO1) | B7의 A 통제 DO1의 DI7 |
| A (DI8) | B8 (DO1) | B8의 A 통제 DO1의 DI8 |
| A (DO1) | B1 (DI1) | A의 DO1는 B1의 DI1에 의해 통제됩니다 |
| A (DO8) | B8 (DI1) | A의 DO8는 B8의 DI1에 의해 통제됩니다 |
| 주: 단위 A와 B는 동일한 수로를 사용해야 합니다; | ||
5) PC/PLC도 교통하기 위하여
