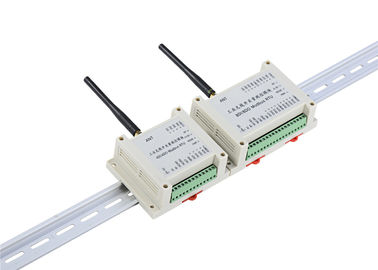

제어 모듈 915MHz Lora 무선 I O 단위 4DI 4DO 무선 PLC 떨어져에 무선

기본 정보
원래 장소: 중국
브랜드 이름: Lensen
모델 번호: LS-RDIO0404-915
최소 주문 수량: 2PCS
가격: Negotiation
포장 세부 사항: 표준 판지
배달 시간: 2-7일
지불 조건: 티 / T는, 웨스턴 유니온
공급 능력: 6000PCS
전원 출력: 1W 회수: 915Mhz
거리: 5KM 입력: 4개의 디디뮴
산출: 4DO 응용 프로그램: 온-오프 통제
하이 라이트:

모드 버스 rtu 단위

,

통제 떨어져에 펌프

제어 모듈 915MHz Lora 무선 I O 단위 4DI 4DO 무선 PLC 떨어져에 무선





1. LS-RDIO 시리즈 단위 장군 소개

LS-RDIO 모드 버스 RTU는 Lensen 기술에 의해 디자인된 산업 관제사입니다. 그것은 다 점 무선 디디뮴에 자유 코스 경마, 점을 지원하고, 수집과 통제, AI, AO. 이 송수신기에는 쉬운 임명의 이점, 요구된 프로그램, 커뮤니케이션 요금이 있습니다. 가로장 신호 케이블, 미끄러짐 반지 신호 선을 위한 믿을 수 있는 비용 효과적인 대용암호입니다.

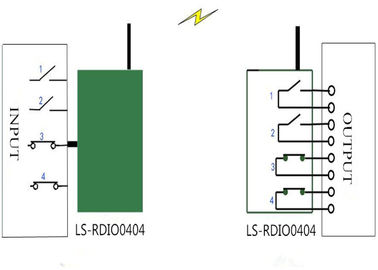

LS-RDIO0404에는 4개의 입력이 4 릴레이 산출 및 1 RS485 (주문을 받아서 만들어지는 무선 RS485) 있습니다. 전원 출력 우리는 2개의 버전이 있습니다, 사람은 1km LOS 통제 거리를 위한 100mW이고, 또다른 하나는 3km LOS 통제 거리를 위한 1W입니다.





2. 신청 분야

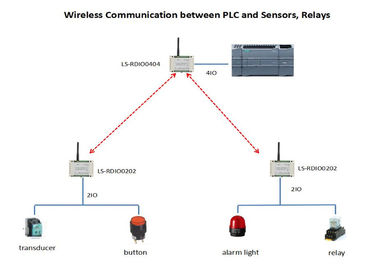

LS-RDIO 시리즈 입력/출력 단위는 공장 중앙 자료 과정, 펌프 통제, 탱크 수평 감시, 컨베이어 통제, 기름 감시, 채광 기계장치, 환경 측정 설비, 드는 장치, 로봇 통제, 충전물 기계, 섞는 장비, 병참술 선, AGV 등 같이 기업 자동화에서 널리 이용됩니다.





3. RDIO0404의 모수

모수
전원 출력: 1W 또는 100mW 버전
전력 공급: 9V-30V (보통 24V DC 또는 12V DC를 선택하십시오)
통제 거리: 3km 또는 (1km 버전)
보드율: 2400bps 과태
감각력을 받기: -123dBm@1200bps, -118dbm (9600bps)
네트워킹
네트워킹: multipoints에 자유 코스 경마 그리고 점
항구 묘사
입력: 4개의 디지털 방식으로 활동적인 입력 (수동태는 주문을 받아서 만듭니다)
산출:

4 릴레이 산출,

접촉 최대 부하 AC250V/5A, DC30V/5A

(활동 산출 0-5V는 주문을 받아서 만듭니다)

통신 포트 RS485 (무선 RS485는 주문을 받아서 만듭니다)
현재
현재를 전달하십시오: <600ma>
현재를 받기: <50ma>
일반
빈도: 433MHz, 450, 470 또는 다른 사람 밴드
수로를 열으십시오: 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다
유형 자산
차원: 115×90×40 (mm)
안테나 연결관: SMA의 1.5m 케이블을 가진 차량 안테나
온도: (산업) 35℃~+75℃
설치 방법: 기준 3.5 인치 산업 길드 가로장


4. 모드 버스 RTU 커뮤니케이션과 가치 계산

A. Register 유형:

기록기 유형 읽힌 명령

명령을 쓰십시오

(제어 명령)

파워를 끄 기능
코일 기록기 0x01

입력 --지원 아닙니다

산출 지원

유지하지 않기 위하여 입력 가치를 읽을 수 있습니다
기록기를 붙드십시오 0x03

1) 코일 기록기:

입력: 8 입력/출력을 한꺼번에 읽는 것은 편리하지 않습니다. 각 입력/출력을 대응하게 통제하기 위하여는, 우리는 코일 기록기를 정의했습니다. 기록기 주소는 0x0000-0x0007입니다.

산출: 8 입력/출력을 한꺼번에 통제하는 것은 편리하지 않습니다. 각 입력/출력을 대응하게 통제하기 위하여는, 우리는 그의 주소가 0x0020-0x0028인 코일 기록기를 정의했습니다.

주: 코일은 여분 자원, 기록기 연설을 위한 다만 방법이 아닙니다---조금에 의하여 연설.

2) 유지 레지스터:

a. 입력 채널의 가치: 0x0000

주: 조금에 의하여 연설은 우리가 단지 첫번째 8개 조금만 이용한다는 것을 의미합니다; bit0에 bit7는 I/O1에 I/O8도 대응합니다;

b: 출력 채널의 의견 그리고 가치: 0x0040

주: 조금 방법에 의하여 연설해서 0개를 대응합니다 1/O1의 조금 7도 대응합니다 1/O8의 조금 우리가 0개를 쓰는 8 비트 15 대응 가치도 물었습니다.

3) 방법을 읽기:

코일 기록기: 직접 반응 기록기를 읽으십시오. 위에 떨어져 1 방법, 0 방법.

유지 레지스터: 모든 8개의 입력 상태를 읽을 수 있습니다 1 시간. 우리는 단지 이 16비트 기록기의 bit0-bit7만 사용합니다; 각 조금은 입력의 국가를 대표합니다.

4) 제어 방법:

a. 코일을 이용하십시오--- 직접 당신이 대응 산출을 통제할 수 있는 대응 코일 기록기를 씁니다.

b. 유지 레지스터를 이용하십시오--- 8 산출은 1개의 유지 레지스터를 공유합니다, 그래서 당신은 각 반응 산출을 통제하기 위하여 조금을 따로따로 처리할 수 있습니다.

B. 기록기 통제에 관하여

  IC

읽는

쓰십시오

기능 코드 제품은 적용합니다
채널 IC 유형 PLC ID 모드 버스 ID
DI1 코일 reg. 1 0 읽는 01

RDIO0202

RDIO0404

RDIO0808

reg를 붙들기. 40001.0 0.0 읽는 03
DI2 코일 reg. 2 1 읽는 01
reg를 붙들기. 40001.1 0.1 읽는 03
DI3 코일 reg. 3 2 읽는 01

RDIO0404

RDIO0808

reg를 붙들기. 40001.2 0.2 읽는 03
DI4 코일 reg. 4 3 읽는 01
reg를 붙들기. 40001.3 0.3 읽는 03
DI5 코일 reg. 5 4 읽는 01 RDIO0808
reg를 붙들기. 40001.4 0.4 읽는 03
DI6 코일 reg. 6 5 읽는 01
reg를 붙들기. 40001.5 0.5 읽는 03
DI7 코일 reg. 7 6 읽는 01
reg를 붙들기. 40001.6 0.6 읽는 03
DI8 코일 reg. 8 7 읽는 01
reg를 붙들기. 40001.7 0.7 읽는 03
DO1 코일 reg. 33 32

읽는

쓰십시오

01/05

RDIO0202

RDIO0404

RDIO0808

reg를 붙들기. 40065.0 64.0

읽는

쓰십시오

03/06
DO2 reg를 감기십시오. 34 33

읽으십시오

쓰십시오

01/05
reg를 붙들기. 40065.1 64.1

읽는

쓰십시오

03/06
DO3 reg를 감기십시오. 35 34

읽으십시오

쓰십시오

01/05

RDIO0404

RDIO0808

reg를 붙들기. 40065.2 64.2

읽는

쓰십시오

03/06
DO4 reg를 감기십시오. 36 35

읽으십시오

쓰십시오

01/05
reg를 붙들기. 40065.3 64.3

읽는

쓰십시오

03/06
DO5 reg를 감기십시오. 37 36

읽으십시오

쓰십시오

01/05 RDIO0808
reg를 붙들기. 40065.4 64.4

읽는

쓰십시오

03/06
DO6 reg를 감기십시오. 38 37

읽으십시오

쓰십시오

01/05
reg를 붙들기. 40065.5 64.5

읽는

쓰십시오

03/06
DO7 reg를 감기십시오. 39 38

읽으십시오

쓰십시오

01/05
reg를 붙들기. 40065.6 64.6

읽는

쓰십시오

03/06
DO8 reg를 감기십시오. 40 39

읽으십시오

쓰십시오

01/05
reg를 붙들기. 40065.7 64.7

읽는

쓰십시오

03/06
