| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-RDIO0202 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2 8days |
| 지불 조건: | 웨스턴 유니온, T/T |
| 공급 능력: | 6000pcs/month |
| 입력: | 2개의 디지털 입력 | 산출: | 2개의 릴레이 산출 |
|---|---|---|---|
| 회수: | 433MHZ | 거리: | 2KM |
| 전원 출력: | 1W | 응용 프로그램: | 펌프 관제사 |
| 하이 라이트: | 모드 버스 rtu 단위,통제 떨어져에 펌프 |
||

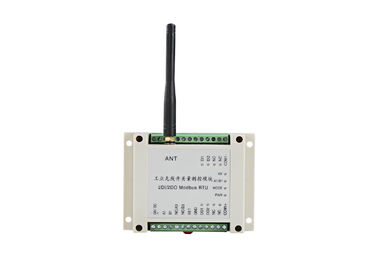

2DI2DO 무선 모드 버스 RTU 무선 디지털 방식으로 I O 단위, 통제 2km 떨어져에 무선 펌프
1. LS-RDIO 시리즈 단위 장군 소개
LS-RDIO 모드 버스 RTU는 Lensen 기술에 의해 디자인된 산업 관제사입니다. 그것은 자유 코스 경마를의 다 점 무선 디디뮴에 점 지원하고, 수집을 하고 통제합니다. 이 송수신기에는 쉬운 임명의 이점, 요구된 프로그램, 커뮤니케이션 요금이 있습니다. 가로장 신호 케이블, 미끄러짐 반지 신호 선을 위한 믿을 수 있는 비용 효과적인 대용암호입니다.
LS-RDIO0202에는 2개의 입력이 2 릴레이 산출 및 1 RS485 (무선 RS485는 주문을 받아서 만들어집니다) 있습니다. 전원 출력 우리는 2개의 버전이 있습니다, 사람은 1km LOS 통제 거리를 위한 100mW이고, 또다른 하나는 3km LOS 통제 거리를 위한 1W입니다
2. 신청 분야
LS-RDIO 시리즈 입력/출력 단위는 공장 중앙 자료 과정, 펌프 통제, 탱크 수평 감시, 컨베이어 통제, 기름 감시, 채광 기계장치, 환경 측정 설비, 드는 장치, 로봇 통제, 충전물 기계, 섞는 장비, 병참술 선, AGV 등 같이 기업 자동화에서 널리 이용됩니다.
3. LS-RDIO0202 모수
| 모수 | |
| 전원 출력: | 1W (또는 100mW 버전) |
| 전력 공급: | 9V-30V (보통 24V DC 또는 12V DC를 선택하십시오) |
| 통제 거리: | 3km (또는 1km 버전) |
| 보드율: | 1200bps |
| 감각력을 받기: | -123dBm@1200bps, -118dbm (9600bps) |
| 네트워킹 | |
| 네트워킹: | 다지점에 자유 코스 경마 그리고 점 |
| 의정서: | 모드 버스 RTU 의정서 |
| 항구 묘사 | |
| 입력: | 고립되는 2개의 활동적인 입력 (수동태는 주문을 받아서 만듭니다) |
| 산출: |
고립되는 2 수동적인 릴레이 산출 접촉 최대 부하 AC250V/5A, DC30V/5A (활동 산출 0-5V는 주문을 받아서 만듭니다) |
| 통신 포트 | RS485 (무선 RS485는 주문을 받아서 만듭니다) |
| 현재 | |
| 현재를 전달하십시오: | <600ma> |
| 현재를 받기: | <50ma> |
| 일반 | |
| 빈도: | 433MHz, 400, 450, 470 또는 다른 사람 밴드 |
| 수로를 열으십시오: | 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다 |
| 유형 자산 | |
| 차원: | 115×90×40 (mm) |
| 안테나 연결관: | SMA의 1.5m 케이블을 가진 차량 안테나 |
| 온도: | (산업) -35℃~+75℃ |

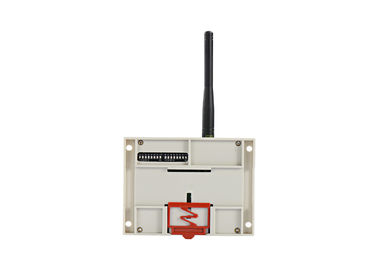

| 설치 방법: | 기준 3.5 인치 산업 길드 가로장 |

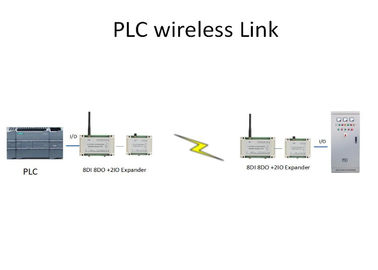

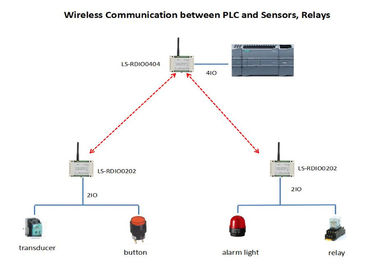

4. 연결하는 방법
신청
무선 펌프 온-오프 통제

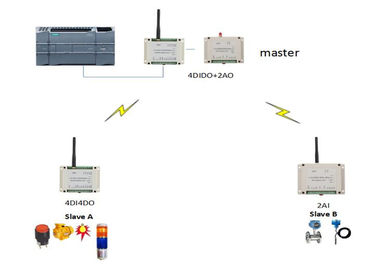

1개의 주인에서 4 고약
| 주인 | 노예 | 입출력 통신 |
| A (DI1-DI2) | B1 (DO1-DO2) | B1의 A 통제 DO1-DO2의 DI1-DI2 |
| A (DI3-DI4) | B2 (DO1-DO2) | B2의 A 통제 DO1-DO2의 DI3-DI4 |
| A (DI5-DI6) | B3 (DO1-DO2) | B3의 A 통제 DO1-DO2의 DI5-DI6 |
| A (DI7-DI8) | B4 (DO1-DO2) | B4의 A 통제 DO1-DO2의 DI7-DI8 |
| A (DO1-DO2) | B1 (DI1-DI2) | B의 DI1-DI2에 의해 통제되는 A의 DO1-DO2 |
| A (DO3-DO4) | B2 (DI1-DI2) | B2의 DI1-DI2에 의해 통제되는 A의 DO3-DO4 |
| A (DO5-DO6) | B3 (DI1-DI2) | B3의 DI1-DI2에 의해 통제되는 A의 DO5-DO6 |
| A (DO7-DO8) | B4 (DI1-DI2) | B4의 DI1-DI2에 의해 통제되는 A의 DO7-DO8 |
| 주: A와 B는 동일한 수로를 사용해야 합니다 | ||
