제품 상세 정보:
|
| 전원 출력: | 1W | 주파수: | 433MHz |
|---|---|---|---|
| 거리: | 5 킬로미터 LOS | 칩: | SX1276 |
| 강조하다: | lora 출입구 단위,lora 장거리 |
||

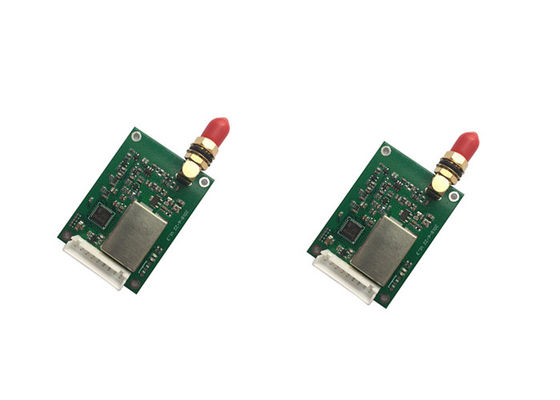

로라 원거리 SX1276 433 마하즈 1W 이엇 유에이취에프 무선 송신기 송신기 수신기 모듈
개략적 소개 :
LS-LR1000은 고안정성과 1W, 산업 등급 무선 데이터 전송 모듈입니다.모듈은 SX1276 메인 칩을 사용합니다, 로라가 3.3V와 5V 입출력 포트 전압으로 적합한 스펙트럼 전송, TTL 레벨 출력을 펼쳤습니다. 그리고 구버전을 기초로 하여 모듈은 수행원으로서 업그레이드되었습니다 : 효율적 루프 인터리빙 오류 수정 코딩 알고리즘, 부호화 효율, 에러 보정 성능의 사용. 갑작스러운 간섭의 경우에, 그것은 활발히 혼란스러운 자료 패킷을 보정할 수 있습니다. 최대 연속 오류 수정 64 비트는 매우 모듈의 앤티-재밍과 전송거리를 향상시키고 에러 보정 알고리즘의 씨어브센스에서, 이 에러 패킷이 단지 포기될 수 있습니다 ; 로라 확산 스펙트럼은 모듈에게 더 큰 통신 거리를 줍니다.
모듈은 가동 시간에 자유로이 바뀌게될 수 있는 4 작동 모드를 가지고 있습니다. 절전 모드로, 전류 소모는 수십개의 극단적 저전압 애플리케이션에 이상적인 uA 일 뿐입니다.
AS32의 동작 주파수는 410MHz ~ 441MHz 이고 총 32개의 정보 채널, 각각 채널의 차는 1M 입니다. 힘, RF 금리와 다른 매개 변수를 전하는 직렬 포트 보드 비율, 송수신 주파수는 온라인에 변경될 수 있습니다.
전형적인 애플리케이션 :
호텔 전자 도어 로크, 생체 측정 접근 제어 관리 시스템
의학적이고 전자적 계측기 자동화 제어
지적 가르침 장비, 유아양호, 내과 병동 콜 시스템
가전 제품류와 지적 점등 제어
절도 방지 알람 ＩＣ 카드, 철도 기관차 원격 검측
자동 계기 판독 시스템 또는 무효전력보상과 전력망 감시를 가열시키는 물, 전기, 가스
텍스트, 그림과 무선제어의 LED 화면 무선 전송
장비 테스트를 노화시키는 무선 기중기식 저울, 차량 위치
산업적 장비 데이터 무선 전송과 산업적 환경 감시
PTZ 통제, 접근 제어 참석 카드 판독기를 모니터링하는 비디오
기상 / 석유 / 물 장비 정보 수집과 자연 환경 탐지 가로등 검출 제어
광산 출결 위치 파악 시스템, 가스 검출 알람
|
RF 매개 변수 |
가치 |
발언 |
|
작동 주파수 |
410~441 마하즈 |
이행하지 않으세요 : 433MHz |
|
전송하는 전력 |
21~30 데이터 베이스 관리 프로그램 |
이행하지 않으세요 : 30dBm (약 1W) |
|
수신 감도 |
-147 데이터 베이스 관리 프로그램 |
대기 자료 비율 : 0.3 킬로보우 |
|
대기 자료 비율 |
0.3k~19.2kbps |
이행하지 않으세요 : 2.4 킬로보우 |
|
테스트 거리 |
5000 미터 |
열리고 명백한 공군력의, 최대 전력으로, 5dBi 안테나 이득, 2m의 높이, 대기 자료 비율 : 2.4 킬로보우 |
|
하드웨어 매개 변수 |
가치 |
발언 |
|
사이즈 |
|
|
|
안테나 유형 |
|
|
|
통신 인터페이스 |
UART |
보드 비율 : 1200~115200, 채무 불이행 : 9600 |
|
패키지 |
|
|
|
버퍼 |
512 바이트 버퍼 |
자동적으로 패키지마다 58 바이트로 서브-패키그링 |
|
전기적 파라미터 |
민. |
Typ. |
맥스. |
유닛 |
상태 |
|
전원 공급기 |
3.3 |
5.0 |
5.2 |
Ｖ |
|
|
통신 레벨 |
2.5 |
3.3 |
3.6 |
Ｖ |
|
|
전송하는 경향 |
520 |
550 |
610 |
마 |
30dBm(1W) |
|
수신전류 |
22 |
23 |
25 |
마 |
|
|
슬립 전류 |
4 |
5 |
6 |
μA |
|
|
작동 온도 |
-40 |
20 |
+85 |
Ｃ |
|
|
작동 습도 |
10 |
60 |
90 |
% |
|
|
저장 온도 |
-40 |
20 |
+125 |
Ｃ |
