전원 출력: | 154 | 전송: | 디지털 방식으로 오디오 |
---|---|---|---|
칩: | LoRa | 인터페이스: | RS232/RS485/TTL |
회수: | 150MHz 밴드 | 거리: | 30km+ |
하이 라이트: | 디지털 방식으로 오디오 단위,오디오 송수신기 단위 |

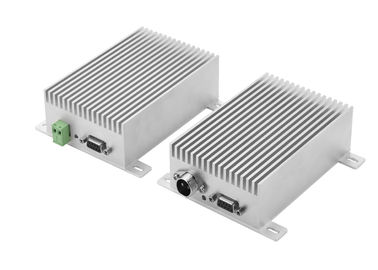

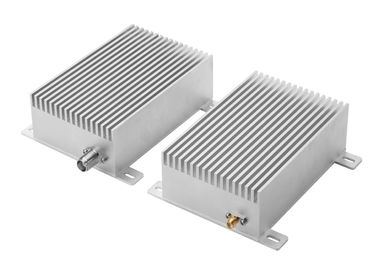

50km 무선 오디오 단위 디지털 방식으로 전달 음성을 위한 오디오 단위 25w VHF/UHF 밴드
명세:
주요 특징:
디지털 음성/자료 전송, 음성은 우선권에 있습니다.
저잡음, 명확한 음성 전달.
쉽지 않음 부호 매김으로, 해독되게.
VHF (136MHZ-174MHZ, 220-240MHZ) UHF (410MHZ-470MHZ) 사용자 프로그래밍을 지원하십시오.
RS232&RS485 2로 공용영역, 주문을 받아서 만들어지는 ttl.
-125dB까지 높은 받는 감도.
50km-80km LOS 장거리 전송 거리.
에 - 사용자에 의하여 settable 공기 전송율 1200-4800bps는, 시리얼 데이터 사용자에 의하여 settable 1200-115200를 평가합니다
짧은 전달하 받는 전송 시간, 커뮤니케이션 지연 3Ms 보다는 보다 적게.
Pin 정의
핀 | LS-DA25000 | 말 | |
항공 male형 커넥터 | 1 | 전력 공급의 지상에 놓기 | |
2 | DC12V 전력 공급 | DC12V | |
DB9 male형 커넥터 | 1 | PTT (음성 전달은 가능하게 합니다) | 활동적인 저수준 |
2 | RS-232/RXD | ||
3 | RS-232/TXD | ||
4 | AGND (아날로그 신호 GND) | ||
5 | GND | ||
6 | RS-485/A | ||
7 | RS-485/B | ||
8 | MIC (MIC 신호 입력) | ||
9 | SP (산출, 8Ohm 1W를 말하십시오) |
기술적인 모수
주파수 영역 | 136-174MHz, 220-240MHz, 410-470MHz |
빈도 안정성 | 2.5PPm |
힘을 전달하십시오 | 25W |
조음 | GFSK/4GFSK |
공기 전송율 | 1200-4800bps |
시리얼 데이터 비율 | 1200-115200bps |
공용영역 | RS232, RS485, 주문을 받아서 만들어지는 TTL |
전력 공급 | 12V@10A |
공용영역 자료 형식 | 8E1/8N1/801 |
감도를 받기 | -125dBm@1200bps |
채널 대역폭 | 10KHZ@1200bps |
작동 온도 | -40-80 (산업 급료) |
작동 습도 | 10%에서 90% 상대 습도, 응축 없음 |
방출 전류 | 6A (최대 산출 현재는 10A 보다는 더 적은이 아닙니다) |
현재를 받기 | 80mA |
차원 (L/W/H) | 86 X 45X 20mm |
무게 (g) | 500g |
빈도
신청 바다 커뮤니케이션 우물, 물 및 폐수 처리 감시 체계 석유 가스 생산, 파이프라인 감시, 가스 배급, 열 네트워크 감시 의 배급 자동화, 짐 통제 계획을 강화하십시오 GPS 직책 시스템, 이동할 수 있는 자료 전송 배 (UMV) 감시와 감독의 로봇 통제 데이터 링크 육군, 경찰 커뮤니케이션 지진, 기상학, 환경 보호 및 도시 점화 통제 철도, 수송, 야금술, 화학 공업 및 산업 자동화 순서 관리 산업 원격 제어의 원격 측정법, 자동화된 정보 수집 체계 |
