제품 상세 정보:
|
| 전원 출력: | 2w | 회수: | VHF/UHF |
|---|---|---|---|
| 거리: | 8km LOS | 인터페이스: | RS232/RS485/TTL |
| 보드율: | 1200bps/2400bps | 응용 프로그램: | 선박 |
| 강조하다: | 디지털 방식으로 오디오 단위,무선 오디오 송수신기 단위 |
||

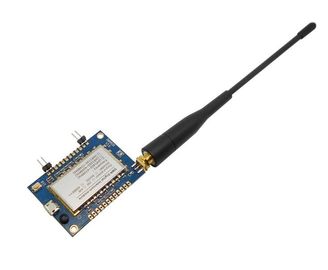

UHF 400-480mhz 디지털 방식으로 이동할 수 있는 라디오 VHF 134-174MHz 2W 8Km 오디오 송수신기 단위
특징
UHF 밴드 빈도: UHF 400-470mhz/VHF 134-174MHz/320-390MHz
8Km까지 거리
2W에 최대 전원 출력
0.5W에 저출력
높은 감도: - 124dBm
비트 오류율 아래로 1% 아래 -121dBm에
Tx와 Rx를 위한 독립적인 빈도
대역폭: 12.5/25 KH
음성과 문자 커뮤니케이션
부르는 입력, 호출 상태 검사를 위한 신호
DMR /Analog 워키토키
메시지 전송과 응접
붙박이 EEPROM의 자료는 파워를 꺼 조차 저장했습니다
1ppm TCXO 결정
51 CTCSS
166 CDCSS
9개의 조정가능한 양
음성과 문자의 강화된 부호 매김
신청

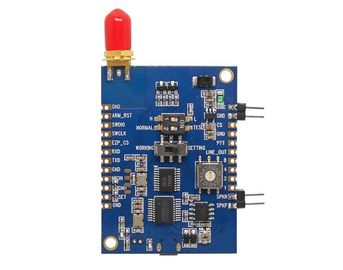

Pin 정의
| Pin 아니. | 신호 이름 | 정의 | 묘사 | 말 | ||
| 힘 | 1 | VCC | DC12V±10% | 최대 전송 현재: 1.5A | ||
| 2 | GND | 전력 공급의 지상에 놓기 | ||||
| 신호 기초 | 1 | GND | 힘 신호의 지상에 놓기 | |||
| 2 | A (TXD) | 자료 받기 | TTL TX/RS232 TX/RS485-A | 1개를 선택하십시오 | ||
| 3 | B (RXD) | 자료 전달 | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | 신호의 지상에 놓기 | ||||
| 6 | PTT | 오디오 전달 통제 | ||||
| 7 | 안으로 MIC | 마이크 입력 통제 | ||||
| 8 | 밖으로 스피커 | 스피커 산출 통제 | ||||
| 9 | 시험 | 공장 테스트 | ||||
Pin 정의
| Pin 아니. | 신호 이름 | 정의 | 묘사 | 말 | ||
| 힘 | 1 | GND |
전력 공급의 지상에 놓기
|
|||
| 2 | VCC | DC12V±10% | 최대 전송 현재: 1.5A | |||
| 신호 기초 | 1 | RxD (TTL) | TTL의 자료 받기 | |||
| 2 | A (TXD) | 자료 받기 | RS232 TX/RS485-A | 1개를 선택하십시오 | ||
| 3 | B (RXD) | 자료 전달 | RS232 RX/RS485-B | |||
| 4 |
TxD (TTL) |
TTL의 자료 전달 | ||||
| 5 | DGND | 신호의 지상에 놓기 | ||||
| 6 | PTT | 오디오 전달 통제 | ||||
| 7 | 안으로 MIC | 마이크 입력 통제 | ||||
| 8 | 밖으로 스피커 | 스피커 산출 통제 | ||||
| 9 | 시험 | 공장 테스트 | ||||
