제품 상세 정보:
|
| 전원 출력: | 5w | 주파수: | VHF / UHF |
|---|---|---|---|
| 거리: | 10 킬로미터 LOS | 인터페이스: | RS232/RS485/TTL |
| 보드율: | 1200bps/2400bps | 애플리케이션: | 바다 |
| 강조하다: | 디지털 방식으로 오디오 단위,무선 오디오 송수신기 단위 |
||

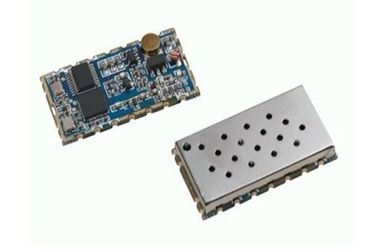

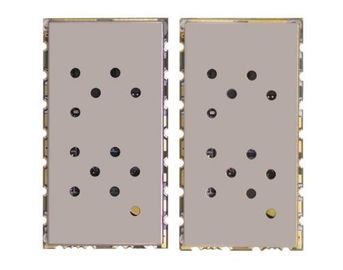

400-480mhz 디지털 라디오 모바일 VHF 134-174MHz 5W 필요한 모든 것이 갖추어진 10Km 디지털 와키에 토키
특징 :
* 주파수 : 400 ~ 480 마하즈 (UHF)
* 134~174MHZ (VHF)
* Tx와 Rx 주파수, Tx와 Rx CTCSS, CDCSS는 홀로 설정될 수 있습니다.
* 대역폭 12.5/25KHz
* 출력 전원은 상승합니다 1 Ｗ
* 개방된 구역에서 5 킬로미터에 대한 전송거리 최고 3.5
* 민감도 : - 124 데이터 베이스 관리 프로그램
* 스몰 사이즈입니다
* 짜맞춘 EEPROM, 자료는 떨어져서 변하지 않은 심지어 동력이 공급되게 유지했습니다
* 38 CTCSS
* 166 CDCSS
* 8 수준 스퀄치
* 8 조정 가능한 부피
* high/ 저 소비 전력은 선택적 (500 밀리와트) -1w입니다
* 광범위한 작업 전압 3.3 내지 5.5 Ｖ
* 1 ppm KDS TCXO 크리스탈
애플리케이션 :
* 소형 워키 토키
* 신 내부 통화 장치
* 스포츠 제품
* 공동체 형성 보안 시스템
* 오디오 감시 시스템
핀 정의 :
| 아니오 고정하세요. | 신호명 | 정의 | 기술 | 발언 | ||
| 힘 | 1 | VCC | DC12V±10% | 최대 전송 경향 : 1.5A | ||
| 2 | 국민 총수요 | 전원 공급기의 토대 | ||||
| 신호 토대 | 1 | 국민 총수요 | 전력 신호의 토대 | |||
| 2 | A(TXD) | 데이터 입고 처리 | TTL TX / RS232 TX / RS485 A | 선택해주세요 | ||
| 3 | B(RXD) | 데이터 전송 | TTL RX / RS232 RX / RS485 비 | |||
| 4 | NC | |||||
| 5 | DGND | 신호의 토대 | ||||
| 6 | PTT | 음성 전송 제어 | ||||
| 7 | 마이크에 | 마이크 입력 제어 | ||||
| 8 | 스피커 출력단자 | 의장 출력 조절 | ||||
| 9 | 테스트 | 공장시험 | ||||
핀 정의
| 아니오 고정하세요. | 신호명 | 정의 | 기술 | 발언 | ||
| 힘 | 1 | 국민 총수요 |
전원 공급기의 토대
|
|||
| 2 | VCC | DC12V±10% | 최대 전송 경향 : 1.5A | |||
| 신호 토대 | 1 | 르크스드 (TTL) | TTL의 데이터 입고 처리 | |||
| 2 | A(TXD) | 데이터 입고 처리 | RS232 TX / RS485 A | 선택해주세요 | ||
| 3 | B(RXD) | 데이터 전송 | RS232 RX / RS485 비 | |||
| 4 |
트스드 (TTL) |
TTL의 데이터 전송 | ||||
| 5 | DGND | 신호의 토대 | ||||
| 6 | PTT | 음성 전송 제어 | ||||
| 7 | 마이크에 | 마이크 입력 제어 | ||||
| 8 | 스피커 출력단자 | 의장 출력 조절 | ||||
| 9 | 테스트 | 공장시험 | ||||
