전원 출력: | 1W | Freuquency: | 4g |
---|---|---|---|
인터페이스: | RS232/RS485/TTL | 의정서: | 모드 버스 TCP/IP |
거리: | 한계 아닙니다 | 기준 치수: | EC25 |
하이 라이트: | 4G LTE 전산 통신기,4G LTE 단위 |

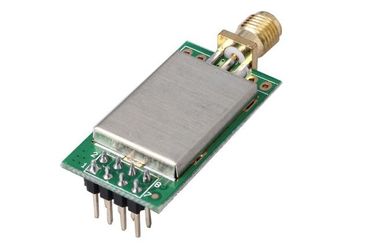

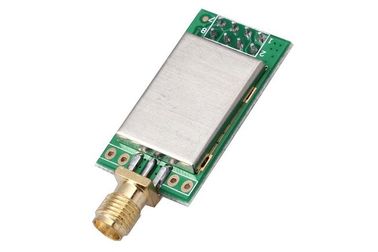

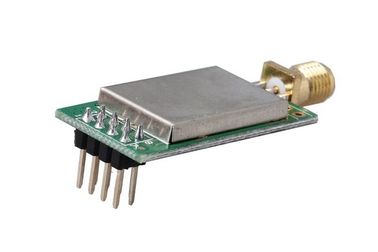

1W 4G 무선 출입구 Tcp IP 전산 통신기 4g Lte DTU Sms 전산 통신기 Gsm는 무선 단위를 고쳤습니다
명세:
1)주요 특징
지원 4G/3G/2G, 자동차, 통신 및 차이나 유니콤;
맨끝 TTL, RS485, RS232 및 서버 사이 양지향성 자료 투명한 전송;
지원 사용자 정의 등록 패킷 및 박동;
서버에 있는 표준 TCP/IP 통신 인터페이스 소켓;
지적인 반대로 단선은, 온라인 테스트를 지원하고 장비가 항상 온라인 이다는 것을 온라인 정비, 그 때 차단한 자동적인 재다이얼은, 보증합니다;
직렬 포트를 통해서 도메인 이름, IP, 포트 번호, APN, 직렬 포트, 보드율 및 다른 모수의 윤곽을 지원하십시오;
원격 구성, 먼 굳힌모 향상을 지원하십시오;
조정 IP 및 도메인 이름 DNS를 지원하십시오.
2)기술적인 모수
유형 | 모수 | 단위 | ||||||
최소한 | 전형적인 가치 | 최대 | ||||||
전기 재산 (25℃) | ||||||||
요점 전압 | 4.75 | 12 | 36 | V | ||||
작동 현재 | 70 | 150 | 250 | mA | ||||
봉우리 전류 | - | - | 2000년 | mA | ||||
무선 성과 (25℃) | ||||||||
주파수 영역 | 4G 3G 2G | - | ||||||
감도 | -106dBm | - | ||||||
최대. 방출 힘 |
|
- | ||||||
일반적인 성과 | ||||||||
공용영역 비율 | 1200년 | 9600 | 115200 | bps | ||||
인터페이스 수준 | RS485, RS232, TTL | |||||||
작동 온도 | -40 | 80 | ℃ | |||||
차원 | 52×35×10 (안테나와 부속품을 포함하여 아닙니다) | mm |
3) Pin 정의
핀 | 정의 | 입출력 | 기능 묘사 |
1 | VCC | 입력 | 긍정적인 전력 공급 (4.75V-36V) |
2 | Rxd_TTL/232 | 입력 | TTL/RS232 수준의 3.3V 직렬 포트 입력 |
3 | Txd_TTL/232 | 산출 | TTL/RS232 수준의 3.3V 직렬 포트 입력 |
4 | GND | 입력 | 부정적인 전력 공급 |
5 | SGND | 입력 | SGND |
