나무 딸기 Pi를 위한 장거리 4G 무선 출입구 433/868/915Mhz GPS 확장 널

나무 딸기 Pi를 위한 장거리 4G 무선 출입구 433/868/915Mhz GPS 확장 널

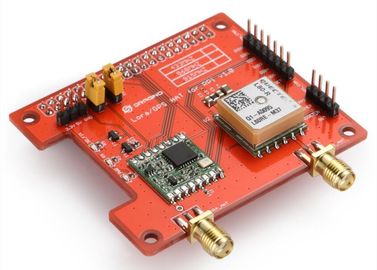

Lora/GPS_HAT는 LoRaWAN 해결책 개발 관심있었던 그들을 위해 나무 딸기 Pi.This 제품을 가진 ues를 위한 LoRaWan를 위한 expension 단위 예정됩니다입니다.

Lora/GPS 모자는 SX1276/SX1278 송수신기에 근거를 둡니다. L80 GPS (MTK MT3339에 기초)에 추가는 GPS 정보를 요구하는 일반적인 신청 또는이 타이밍 신청과 같은 나무 딸기 Pi에 직렬 포트를 통해 연결된 GPS를 사용하는 신청을 위해 디자인됩니다.

Lora/GPS 모자의 송수신기는 하는 동안 현재 소비를 극소화하 높은 방해 면제 및 매우 긴 범위 스프레드 스펙트럼 커뮤니케이션을 제공하는 LoRa™ 장거리 전산 통신기를 특색짓습니다. Lora/GPD 모자는 저가 결정 그리고 부품표를 사용하여 전면 -148dBm의 감도를 달성할 수 있습니다. 그것을 범위 또는 강건함을 요구하는 어떤 신청든지를 위해 최선에게 만드는 주요한 연결 예산이 통합 +20의 dBm 전력 증폭기도 결합된 높은 감도에 의하여 기업에게 열매를 산출합니다. LoRa™는 또한 범위 사이 전통적인 디자인 타협, 방해 면제 및 에너지 소비를 해결하는 전통적인 조음 기술에 막고는 그리고 선택성 모두에 있는 뜻깊은 이점을 제공합니다.

이 널은 내부 플래시 메모리에서 저장된 천문력 자료 (3 까지 일)를 사용하여 궤도를 자동적으로 산출하고 예언할 수 있습니다, 그래서 모자는 저출력 소비를 가진 실내 신호 수준에 조차 위치를 빨리 고칠 수 있습니다. AlwaysLocate™ 기술으로, Lora/GPS 모자는 적합하게 환경과 동의 조건에 따라 포지셔닝 정확도와 전력 소비 사이 균형을 달성하는 온/오프 시간을 조정할 수 있습니다. GPS는 또한 자동적인 안테나 스위치 기능을 지원합니다. 그것은 내부 헝겊 조각 안테나와 외부 활동적인 안테나 사이 엇바꾸기를 달성할 수 있습니다. 더욱, 그것은 엇바꾸기 과정 도중 두는 것을 계속합니다.

특징:

• 주파수 대: 868 MHZ/433 MHZ/915 MHZ (공장에서 사전 설정하십시오)
• 저출력 소비
• 나무 딸기 Pi 2 모형 B/Raspberry Pi 3.와 호환이 되는.
• LoRa™ 전산 통신기
• FSK, GFSK, MSK, GMSK의 LoRa™and OOK 조음
• 서문 탐지
• 구성 보드율
• 붙박이 온도 감지기 및 낮은 건전지 지시자
• 우수한 막는 면제
• 초고속 AFC를 가진 자동적인 RF 감 그리고 CAD
• 지원 DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• 내부 헝겊 조각 안테나와 외부 활동적인 안테나 사이 GPS 자동적인 엇바꾸기
• PPS는 대 NMEA 시간 서비스에서 사용될 수 있습니다
• 지원 SDK 명령
• 더 나은 감도를 위한 붙박이 LNA
• EASY™의 외부 기억 없는 진보된 AGPS 기술
• AlwaysLocate™, 정기적인 형태의 지적인 관제사
• GPS FLP 형태, 정상 모드의 대략 50% 전력 소비
• GPS 지원 단락 보호와 안테나 탐지

Lora를 위한 명세:

• 168 dB 최대 연결 예산.
• +20 dBm - 대 출력되는 100 MW 일정한 RF.
• +14의 dBm 고능률 PA.
• 풀그릴 비트율 300까지 kbps.
• 높은 감도: 아래로 -148 dBm에.
• 방탄 프런트 엔드: IIP3 = -12.5 dBm.
• 우수한 막는 면제.
• 10.3 mA의 200 nA 기록기 보유의 낮은 RX 현재.
• 61 Hz의 해결책을 가진 완전히 통합 합성기.
• FSK, GFSK, MSK, GMSK, LoRaTM 및 OOK 조음.
• 클럭 복구를 위한 붙박이 조금 동시 발광 장치.
• 서문 탐지.
• 127 dB 역학 범위 RSSI.
• 초고속 AFC를 가진 자동적인 RF 감 그리고 CAD.
• 소포 엔진 CRC를 가진 256까지 바이트.
• 붙박이 온도 감지기 및 낮은 건전지 지시자.

GPS를 위한 명세:

• MTK MT3339에 기초.
• GPS, SBAS에 고분고분한.
• 풀그릴 비트율 300까지 kbps.
• 직렬 인터페이스 UART: 조정가능한 4800~115200 bps의 과태: 9600bps.
• 갱신 비율: 1Hz (과태), 위 to10Hz.
• 의정서: NMEA 0183, PMTK.
• 수평한 위치 정확도: 자치 <2>
• EASY™를 가진 TTFF@-130dBm: 콜드 시작 <15s>
• EASY™ 없이: 콜드 시작 <35s>
• 타이밍 정확도: 밖으로 1PPS 10ns, Reacquisition 시간 <1s>
• 원조 없는 각측정속도 정확도 <0>
• -165dBm를 추적하는 감도 취득 -148dBm, Reacquisition -160dBm.
• 동적 성과 고도 Max.18000m의 최대 각측정속도 Max.515m/s의 최대 가속도 4G.
• L1 밴드 수신기 (1575.42MHz) 채널 22 (추적) /66 (취득).

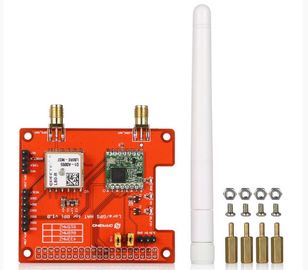

포장은 다음을 포함합니다:

• 1개의 x Lora/GPS 모자
• 4개의 x 고급장교 실린더
• 4개의 x 나사
• 4개의 x 견과
• 1개의 x 접착제 지팡이 안테나 (868 MHZ, 433 MHZ 또는 915 MHZ는 순서에 달려 있습니다)
