생성물: | 4G LTE 단위 | 크기: | 51 x 30.4 x 3.4 mm |
---|---|---|---|
카드 유형: | 4g | 인터페이스: | PCI |
속도: | 100Mbps | ||
하이 라이트: | 무선 출입구 전산 통신기,4G LTE 단위 |

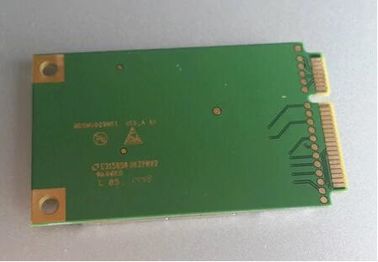

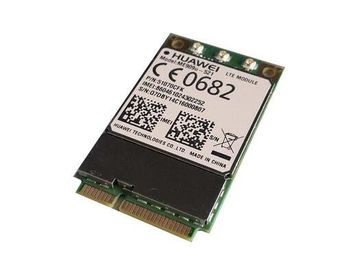

고속 HUA 위 커뮤니케이션 4G LTE 단위 ME909U-521 소형 PCIE
ME909u-521 소형 PCIe는 표준 소형 PCIe 형태 인자를 가진 ME909u-521의 이체입니다. 차량 텔레메틱스 추적, 이동할 수 있는 지불, 산업 대패, 안전 감시자 및 산업 PDAs와 같은 산업 급료 M2M 신청을 위해 특히 고품질 디자인한 LTE 단위입니다.
ME909u-521 소형 PCIe는 100Mbps 다운링크 전송율을 지원하고, 명령에 강화된 FOTA, USSD, IPV6/IPV4 및 Huawei 같이 강화한 특징을 포함합니다.
Huawei 모든 단위는 RoHS 직접적과 지역 증명서에 따릅니다.
기술적 세부사항
· 크기 | 고도 30.4mm |
폭 51mm | |
깊이 3.4mm | |
무게 <15g> | |
· 형태 인자 | 소형 PCIe |
· 밴드 | ME909u-521 소형 PCIe: |
LTE (FDD) B1/B2/B3/B5/B7/B8/B20 | |
DC-HSPA+/HSPA+/HSPA/UMTS 듀얼-밴드 B1/B2/B5/B8 | |
가장자리 GPRS/GSM 쿼드 밴드 850/900/1800/1900 MHz | |
· 데이타 전속률 | LTE FDD: 다운링크 100 Mbps, |
상공 연결 50 Mbps @Bandwidth 20M (CAT3) | |
DC-HSPA+: 다운링크 42 Mbps는, 5.76 Mbps를 업링크합니다 | |
· 공용영역 | 안테나 연결관 |
PCIe 공용영역 | |
USB 2.0 고속 | |
SIM 카드 | |
리셋 | |
· 전력 공급 | 3.0 V에서 3.6 볼트 (추천되는 3.3 볼트) |
· 음성 | PCM 음성 |
· 임시 직원 범위 | -30℃에 60℃ |
· GPS/Glonass | 독립 GPS |
A-GPS | |
· 특징 | FOTA* (발전) |
USSD | |
IPV6/IPV4* (발전) | |
· 운영 체계 | 안드로이드 리눅스 |
· 승인 | FCC |
RoHS |
밴드
ME909u-521 소형 PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
DC-HSPA+/HSPA+/HSPA/UMTS 듀얼-밴드 B1/B2/B5/B8
가장자리 GPRS/GSM 쿼드 밴드 850/900/1800/1900 MHz
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20의 다양성에 모든 밴드
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8의 모든 밴드
다양성에
• EDGE/GPRS/GSM 1900/1800/900/850 MHz
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• 출력 전력
LTE: +23dBm (3GPP TS 36.101 R8 종류 3)
WCDMA/HSPA+: +24dBm (힘 종류 3)
가장자리 1900/1800MHz: +26dBm (힘 종류 E2)
가장자리 900/850MHz: +27dBm (힘 종류 E2)
GSM/GPRS 1900/1800MHz: +30dBm (힘 종류 1)
GSM/GPRS 900/850MHz: +33dBm (힘 종류 4)
• USIM (종류 B와 C) 종류
• 전력 공급
3.0 전형 V에서 3.6V (: 3.3V)
• 온도 편차
조작상: -20° C에서 60° C
• 차원: 51 mm x 30.4 mm x 3.4 mm
• 무게: 대강 12g
• 명령에
3GPP TS 27.007와 27.005
Huawei는 명령에 늘였습니다
• OS: 안드로이드 리눅스
자료 특징:
• GPRS: DL 85.6 kbps/UL 85.6 kbps
• 가장자리: DL 236.8 kbps/UL 236.8 kbps
• WCDMA CS: DL 64 kbps/UL 64 kbps
• WCDMA PS: DL 384 kbps/UL 384 kbps
• HSPA+: DL 21.6 Mbps/UL 5.76 Mbps
• DC-HSPA+: DL 43.2 Mbps/UL 5.76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3
HUAWEI ME909u-521 기술 명세:
* LTE: (B1/B2/B3/B5/B7/B8/B20), 유럽 시장을 위해
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHz
ME909 가족에게서 다른 부품 번호:
HUAWEI ME909u-121 기술 명세:
* 북아메리카 시장을 위한 LTE (B1/B2/B4/B5/B8/B13/B17),
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHz
HUAWEI ME909u-721 기술 명세:
* 일본 시장을 위한 LTE (B1/B11/B18/B19/B21),
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 MHz
소개:
급행 Huawei ME909u-521 (ME909E) 소형 PCI는 7명의 LTE FDD 밴드를 지원하는 소형 PCI 급행 널에 거치된 145 핀 LGA 형태 인자를 가진 LTE 단위입니다. 쿼드 밴드 DC-HSPA+와 유럽 네트워크 적용을 위한 쿼드 밴드 GPRS/EDGE는 후퇴로 포함됩니다.
이 단위는 Huawei의 양립한 모든 핀에 핀 미래 통합을 위한 명확하고 쉬운 경로를 가능하게 하기위하여인 MU509 (HSDPA), MU609 (HSPA+) 및 ME909 (LTE)를 포함하여 단위의 새로운 계열의, 일부분입니다. 이것은 이 단위 미래 증거의 아무 것나의 통합을 아주 만듭니다.
그들의 매우 조밀한 디자인 및 장시간 조작 온도 범위로, ME909와 형제자매입니다 어떤 M2M 신청든지를 위한 완벽한 플랫폼입니다.
차량 텔레메틱스, 이동할 수 있는 지불 추적하는, 자산 산업 대패, 안전 감시자 및 산업 PDAs와 같은 산업 급료 M2M 신청을 위해 디자인된 고품질 LTE 단위입니다.
차 추적자, 산업 대패, 보안감청에서 널리 이용되는 등.
