전원 출력: | 5w | 거리: | 15km |
---|---|---|---|
포트: | RS485는 | 울안: | 알류미늄 |
색깔: | 검은 | 칩: | SX1278 |
하이 라이트: | LORA 무선 단위,lora 장거리 |

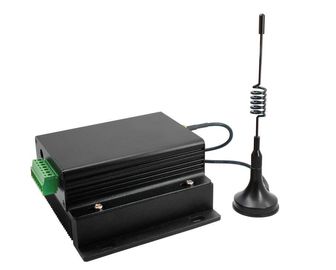

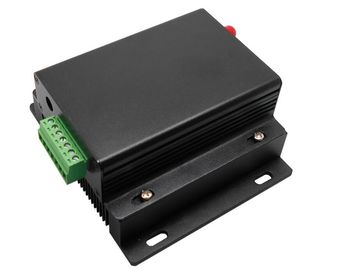

5W 433MHz Lora 출입구 기준 치수DTU 무선 Uhf 단위 433M Rf 전송기/수신기 SX1278
특징
15Km @ 96Kbps까지 광활한 지역에 있는 전송 거리
433/470MHz
40의 수로
LoRa 조음
공용영역: TTL/RS232/RS485
감도: -139 dBm
최대 출력 전력: 5W (+37dBm)
일 전압: 9 ~ 30의 볼트
작동 온도: -40 ~ +85 °C
신청
원격 제어 원격 측정법
먼 미터 눈금
도난 방지 시스템
산업 정보 수집
가정 생활면의 자동화
무선 자료 통신
체계에 접근하십시오
로봇 contro
전기 모수:
아니다. | 품목 | 모수 세부사항 | 묘사 |
1 | 크기 | 82 * 62 *25mm | 안테나 없이 |
2 | 무게 | 133g | 안테나 없이 |
3 | 주파수 대 | 과태: 433MHz | 410~441MHz |
4 | 유숙 | 알루미늄 합금 | 검정 |
5 | 연결관 | RS485: 1*4*3.81mm | 조이기 |
6 | 공급 전압 | 8 ~ 28V DC | 주: 전압은 28V 보다는 높이 금지됩니다 |
7 | 커뮤니케이션 수준 | RS232/RS485 | RS232와 RS485를 위해 유효한 |
8 | 가동 범위 | 3000m | 테스트 조건: 명확한 광활한 지역 & 20dBm의 안테나 이익: 5dBi의 고도: > 2m, |
9 | 전달 힘 | 최대 30dBm | 1W에 관하여, 20, 17, 14, 10dBm에 형성될 수 있습니다 |
10 | 감도를 받기 | -130dBm/2.4kbps | 감도는 보드율과 타이밍 하고 무관합니다 |
11 | 공기 전송율 | 2.4kbps | 0.3, 1.2, 2.4, 4.8, 9.6, 19.2kbps에 형성될 수 있습니다 |
12 | 대기 현재 | 14mA | 형태 3 (전력 공급: 12V) |
13 | 전달 현재 | 126mA/20dBm | >300mA (추천) |
14 | 현재를 받기 | 28mA | 12V |
15 | 통신 인터페이스 | RS232/RS485 | 8N1, 8E1, 8O1 |
16 | 형태를 몰기 | RS232/RS485 | 푸시-풀/높은 잡아당기기, 열려있 하수구에 형성될 수 있습니다 |
17 | 전달 길이 | 512 바이트 완충기 | 포장 당 58 바이트 |
18 | 길이를 받기 | 512 바이트 완충기 | 포장 당 58 바이트 |
19 | 주소 | 65536의 구성 주소 | 네트워크, 방송 및 조정 전송을 위해 쉬운 |
20 | RSSI 지원 | 붙박이 지적인 가공 | - |
21 | 안테나 유형 | SMA-K | 외부 실 구멍 |
22 | 작용 온도 | -40 ~ +85℃ | 산업 급료 |
23 | 작동 습도 | 10% ~ 90% | 상대 습도, 응축 없음 |
24 | 저장 온도 | -40 ~ +125℃ | 산업 급료 |
DTU 공장 조정
DTU 유형 수 | 작동 빈도 | ID 주소 | 공장 수로 | 공기 비율 | 직렬 포트 비율 | 직렬 포트 체재 | 전달 힘 |
LS-LR-DTU30 | 433.00 | 0x1234 | 23channel | 2.4 | 9600 | 8N1 | 1000년 |
작동 형태
단위에는 리셋 지시자에 의해 관찰될 수 있는 2개의 동작 방식, 세부사항 다음과 같이 보입니다 테이블을 있습니다:
형태 (0-1) | 표시등을 다시 놓으십시오 | 형태 소개 | 말 |
0개의 투명한 전달 형태 | 떨어져 | , 열려있는 무선 열려있는, 직렬 포트 투명한 전송 | 수신기는 형태 0에 있어야 합니다 |
| 에 | DTU 모수는 형성될 수 있습니다 | 자세한 내용은 봅니다 작동 모수를 만족시키십시오 |
