| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 인증: | CE |
| 모델 번호: | LS-LR1000 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | 웨스턴 유니온, T/T |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 1W | 회수: | 868MHZ |
|---|---|---|---|
| 거리: | 5km LOS | 칩: | SX1278 |
| 하이 라이트: | lora 출입구 단위,lora 장거리 |
||

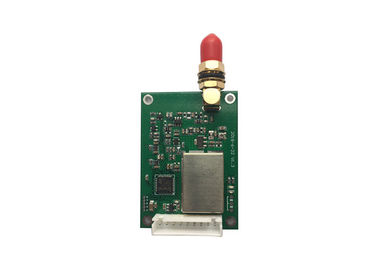

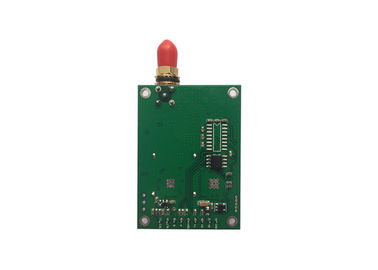

Lora 단위 SX1278 868MHz Lora 자료 모듈 800mW 5km 자료 전송기 UART
LS-LR1000는 RS232, RS485를 제공합니다 또는 당신이 주문할 때 TTL 공용영역은, 1개를 선택합니다.
일반적인 소개
LS-LR1000는 무선 직렬 포트 단위이고, 433MHz 과태 (또는 868MHz/915MHz에), 궐석합니다 16의 수로를 작동합니다. 그것은 Semtech에서 SX1278/SX1276 칩을, 지원합니다 투명한 자료 전송을 이용합니다. LS-LR1000는 LORA 스프레드 스펙트럼 기술을 채택합니다. 그것의 전송 거리는 전통적인 라디오 보다는 더 길. FEC 산법 기술은 LS-LR1000에는 높은 기호화 효율성 및 좋은 개정 성과가 있다는 것을 지킵니다.
신청 분야
• 호텔 전자 자물쇠, 생물 측정 접근 제한 관리 체계
• 의학과 전자 기계 사용 자동화 통제
• 지적인 가르치는 장비, 아기 배려, 내과 병동 외침 체계
• 가정용품 및 지적인 점화 통제
• 반대로 도둑질 경보 스마트 카드, 철도 기관차 리모트 탐지
• 물, 전기, 가스, 가열 자동 미터 눈금 체계 또는 민감하는 힘 보상과 파워 그리드 감시
• 원본, 그림 및 무선 통제의 LED 스크린 무선 전송
• 무선 기중기 가늠자, 차량 감시, 노후화 장비 테스트
• 산업 설비 자료 무선 전송 및 산업 환경 감시
• 영상 감시 PTZ 통제, 접근 제한 출석 카드 판독기
• 날씨/기름/물 장비 정보 수집과 자연 환경 탐지 가로등 탐지 통제
• 출석 직책 시스템, 가스 탐지 경보를 채광하십시오
기술 명세
| 성과 | |
| 전원 출력: | 1W |
| RF 가시거리 범위: |
5km @2400bps 테스트 조건: 명확한 광활한 지역, 최대 힘, 공기 비율: 2400bps의 안테나 이익 2.5dBi의 안테나 height>2m |
| RF 공기 보드율: | 1200/2400/4800/9600/19200bps |
| 공간 채널: | 1MHz (과태) |
| 대역폭: | <25khz> |
| 수신기 감도: | -123dBm@1200bps, -118dbm (9600bps) |
| 자료 형식: | 8N1, 8E1, 8O1 |
| 겸용성 | |
| LS-LR 시리즈 | |
| 힘 | |
| 공급 전압: | 5V DC |
| 현재를 전달하십시오: | <650ma> |
| 현재를 받으십시오: | <30ma> |
| 잠 현재: | <20ua> |
| 일반 | |
| 커뮤니케이션 형태: | 반양방 |
| 주파수 대: | 433MHz 또는 450MHz, 470MHz, 868MHz, 915MHz는 1개를 선택합니다 |
| 채널: | 16의 수로 과태 |
| 공용영역: | TTL, RS232, RS485 (1개를 선택하십시오) |
| 유형 자산 | |
| 크기: | 53mm×38mm×10mm (안테나 기초와 자료 핀을 제외하고) |
| 무게: | 35g |
| 안테나 기초: | 50Ω, SMA |
| 작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
| 빈도 안정성: | 산업 ±2.5ppm |
Pin 정의 (9 핀)
| Pin 아니. |
신호 이름 |
기능 | 수준 | 맨끝과의 연결 | 말 |
| 1 | GND | 전력 공급의 지상에 놓기 | 배경 | ||
| 2 | VCC | 전력 공급 DC | 5V DC | ||
| 3 | RxD/TTL | 자료 받기 | TTL | TxD | |
| 4 | TxD/TTL | 자료 전달 | TTL | RxD | |
| 5 | SGND | 신호 | |||
| 6 | A (TXD) | RS-485 (RS-232의 TxD)의 A | A (RxD) | ||
| 7 | B (RXD) | RS-485 (RS-232의 RxD)의 B | B (TxD) | ||
| 8 | 잠 | 잠 통제 | TTL | 잠 신호 | 저수준 유효한 |
| 9 | 시험 | 공장 테스트 |
