제품 상세 정보:
|
| 입력: | 4개의 디지털 입력 | 출력: | 4 릴레이 산출 |
|---|---|---|---|
| 전원 출력: | 1W | 회수: | 433MHZ |
| 거리: | 2KM | 응용 프로그램: | 온-오프 무선 통제 |
| 강조하다: | 모드 버스 rtu 단위,통제 떨어져에 펌프 |
||

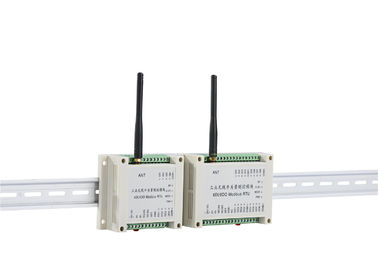

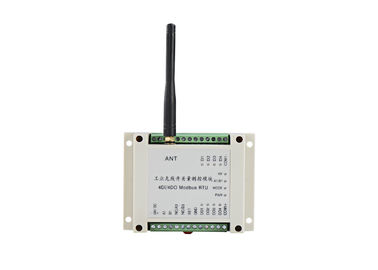

4 수로 무선 모드 버스 RTU 4DI4DO 무선 I개 O의 단위 펌프/벨브/탱크 수준
1. LS-RDIO 시리즈 단위 장군 소개
LS-RDIO 모드 버스 RTU는 Lensen 기술에 의해 디자인된 산업 관제사입니다. 그것은 다 점 무선 디디뮴에 자유 코스 경마, 점을 지원하고, 수집과 통제, AI, AO. 이 송수신기에는 쉬운 임명의 이점, 요구된 프로그램, 커뮤니케이션 요금이 있습니다. 가로장 신호 케이블, 미끄러짐 반지 신호 선을 위한 믿을 수 있는 비용 효과적인 대용암호입니다.
LS-RDIO0404에는 4개의 입력이 4 릴레이 산출 및 1 RS485 (주문을 받아서 만들어지는 무선 RS485) 있습니다. 전원 출력 우리는 2개의 버전이 있습니다, 사람은 1km LOS 통제 거리를 위한 100mW이고, 또다른 하나는 3km LOS 통제 거리를 위한 1W입니다.
2. 신청 분야
LS-RDIO 시리즈 입력/출력 단위는 공장 중앙 자료 과정, 펌프 통제, 탱크 수평 감시, 컨베이어 통제, 기름 감시, 채광 기계장치, 환경 측정 설비, 드는 장치, 로봇 통제, 충전물 기계, 섞는 장비, 병참술 선, AGV 등 같이 기업 자동화에서 널리 이용됩니다.
3. RDIO0404의 모수
| 모수 | |
| 전원 출력: | 1W 또는 100mW 버전 |
| 전력 공급: | 9V-30V (보통 24V DC 또는 12V DC를 선택하십시오) |
| 통제 거리: | 3km 또는 (1km 버전) |
| 보드율: | 2400bps 과태 |
| 감각력을 받기: | -123dBm@1200bps, -118dbm (9600bps) |
| 네트워킹 | |
| 네트워킹: | multipoints에 자유 코스 경마 그리고 점 |
| 항구 묘사 | |
| 입력: | 4개의 디지털 방식으로 활동적인 입력 (수동태는 주문을 받아서 만듭니다) |
| 산출: |
4 릴레이 산출, 접촉 최대 부하 AC250V/5A, DC30V/5A (활동 산출 0-5V는 주문을 받아서 만듭니다) |
| 통신 포트 | RS485 (무선 RS485는 주문을 받아서 만듭니다) |
| 현재 | |
| 현재를 전달하십시오: | <600ma> |
| 현재를 받기: | <50ma> |
| 일반 | |
| 빈도: | 433MHz, 450, 470 또는 다른 사람 밴드 |
| 수로를 열으십시오: | 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다 |
| 유형 자산 | |
| 차원: | 115×90×40 (mm) |
| 안테나 연결관: | SMA의 1.5m 케이블을 가진 차량 안테나 |
| 온도: | (산업) 35℃~+75℃ |
| 설치 방법: | 기준 3.5 인치 산업 길드 가로장 |

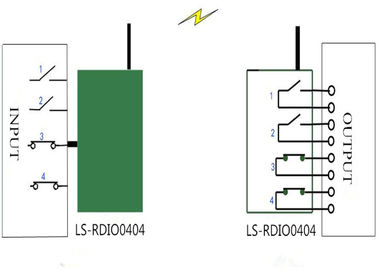

4. 사용하는 방법

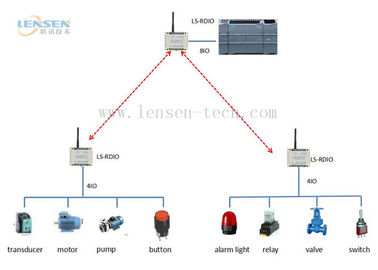

5. 적용 예
말:
| 주인 | 고약 | 입력과 통제 통신 |
| A (DI1) | B1 (DO1) | B1의 A 통제 DO1의 DI1 |
| A (DI2) | B2 (DO1) | B1의 A 통제 DO1의 DI2 |
| A (DI3) | B3 (DO1) | B1의 A 통제 DO1의 DI3 |
| A (DI4) | B4 (DO1) | B1의 DI4of A 통제 DO1 |
| A (DI5) | B5 (DO1) | B1의 A 통제 DO1의 DI5 |
| A (DI6) | B6 (DO1) | B1의 A 통제 DO1의 DI6 |
| A (DI7) | B7 (DO1) | B1의 A 통제 DO1의 DI7 |
| A (DI8) | B8 (DO1) | B1의 A 통제 DO1의 DI8 |
| A (DO1) | B1 (DI1) | A의 DO1는 B1의 DI1에 의해 통제됩니다 |
| A (DO8) | B8 (DI1) | A의 DO8는 B8의 DI1에 의해 통제됩니다 |
| 주: 단위 A와 B는 동일한 수로를 사용해야 합니다; | ||
