제품 상세 정보:
|
| 회수: | VHF 150MHz/230MHz | 전원 출력: | 5w |
|---|---|---|---|
| 인터페이스: | RS232/RS485/TTL | 전송: | 자료/음성/음악 |
| 음성 유형: | 아날로그 오디오 | VOX 기능: | 예 |
| 강조하다: | 무선 오디오 송수신기 단위,오디오 송수신기 단위 |
||

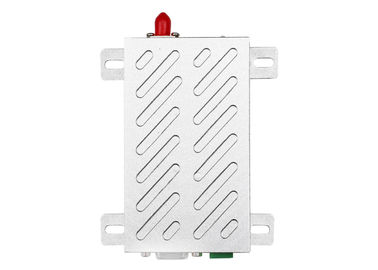

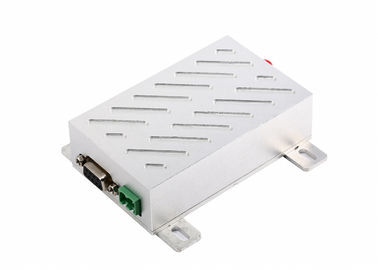

LS-V5000 무선 오디오 단위, APRS를 위한 VHF/UHF 음성 단위 144.039MHz
특징:
명세:
두 배 단계 자물쇠 반복, 두 배 VCO 구조, 높은 안정성
반송 주파수: 선택할 수 있는 VHF/UHF
공기 전송율: 지금 1200/2400bps
공용영역: 선택할 수 있는 TTL/RS-232/RS-485
조음: FSK/MSK
빈도 안정성: ±2.5ppm
채널 간격: 25KHz
안테나 임피던스: 50 옴
온도: -30~+70C
크기: 85x58x16mm (방열기 없이)
전송 거리는 12Km를 도달할 수 있습니다
수신기:
감각력을 받기: ≤-119dBm (12dB SINAD 보다는 더 많은 것)
인접한 수로 선택성: ≥65dB
상호 변조 거절: ≥65dB
불요반사파와 이미지 거절: ≥70dB
전송기:
RF 힘: 5W
빈도 탈선: ≥ 5.0kHz
인접한 수로 힘: ≥70dB
전달 현재: ≤1.5A

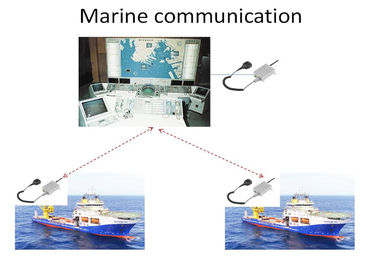

신청
APRS, SCADA
무선 경보 및 도난 방지 시스템;
무선 음성 전달 체계, 무선 무선 호출 수신기
무선 감시 및 순서 관리;
무선 자료 전송, 자동적인 자료 수집 시스템;
무선 회의 투표 시스템;
무선 POS의 PDA 무선 똑똑한 맨끝;
전자 버스 정류장 및 지적인 교통;
무선 전자 표시 스크린, 발광 다이오드 표시
무선에 RS232/RS485
| Pin 아니. | 신호 이름 | 정의 | 묘사 | 말 | ||
| 힘 | 1 | VCC | DC12V±10% | 최대 전송 현재: 1.5A | ||
| 2 | GND | 전력 공급의 지상에 놓기 | ||||
| 신호 기초 | 1 | GND | 힘 신호의 지상에 놓기 | |||
| 2 | A (TXD) | 자료 받기 | TTL TX/RS232 TX/RS485-A | 1개를 선택하십시오 | ||
| 3 | B (RXD) | 자료 전달 | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | 신호의 지상에 놓기 | ||||
| 6 | PTT | 오디오 전달 통제 | ||||
| 7 | 안으로 MIC | 마이크 입력 통제 | ||||
| 8 | 밖으로 스피커 | 스피커 산출 통제 | ||||
| 9 | 시험 | 공장 테스트 | ||||
차원
