전원 출력: | 1W | 회수: | 433MHz/868MHz/915MHz |
---|---|---|---|
거리: | 2KM | 입력: | 4-20mA 아날로그 신호 |
산출: | 릴레이 | 조정 센터: | HMI |
하이 라이트: | 디지털 방식으로 I O 단위,통제 떨어져에 펌프 |
433MHz 무선 모드 버스 RTU의 무선 탱크 수평 감시자 체계 2km 원격 제어 펌프 2DO

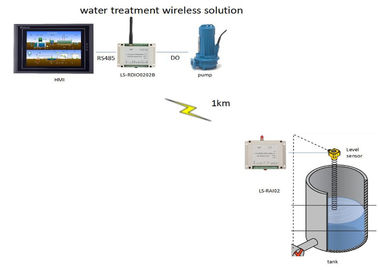

이것은 무선 펌프 통제 프로젝트입니다.
탱크 측에, 우리는 무선 아날로그 입력/출력 수평 감지기의 4-20mA 신호를 모으기 위하여 단위를 사용합니다
조정 센터, 가까이에 펌프가 있습니다. 우리는 LS-RDIO0202를 사용합니다. 펌프 온-오프 통제를 위한 펌프도 그것의 입력/출력 항구를 연결하십시오. 당신이 온-오프 HMI와 원격 제어 펌프에 감지기 수준을 감시할 수 있는 HMI.Then도 그것의 RS485 항구를 연결합니다. 밝은 자세한 내용은 접촉하는 환영.
무선 해결책의 이점
매장하거나 유지할 것이다 철사 없음, 벽에 필요 드릴 구멍 없음
모든 방향, 어떤 지형에 있는 믿을 수 있는 커뮤니케이션, 언덕에 관계 없이, 벽, 나무
임명과 정비에 있는 비용 절약
, 필요 인터넷 및 월 사용료 없음 근거하는의 라디오 체계의 가득 차있는 소유권
무선 RTU 특징
- 휴대용 장치, 쉬운 임명을 위한 소음 가로장 설치
- 고립된 입력
- 전력 공급, 커뮤니케이션, 입력, 산출 상태를 위한 LEDs
- multipoints에 가동 가능한 네트워킹, 자유 코스 경마 또는 점
- 다른 형태를 바꾸는 복각
- 입력/출력의 디디뮴의 다른 유형은, AI, AO 유효합니다
- 팽창할 수 있는 입력/출력
- 짧은 지연 시간
- 입력/출력 감소, 분야 입력, 먼 산출을 지원하십시오
- RS485 네트워크에 쉬운 수교, 지원 모드 버스 RTU 의정서
- 지원 온라인 향상. 조정 형태에 있는 고객에 의하여 형성할 수 있습니다
빈도 | 433MHz 또는 450MHz 또는 470MHz | |
전원 출력 | 100mW (600m), 1000mW (3000m) | |
제품 | 2AI | |
입력 유형 | 4-20mA | |
산출 유형 | 4-20mA | |
해결책 비율 | 24 조금 | |
정확도 | ±0.02% | |
전력 공급 | 보통 9-36V DC 사용 24V DC | |
공용영역 | RS-485 | |
채널 아니. | 16ch 과태는 감광 스위치를 통해, 프로그램할 수 있습니다 | |
안테나 | 1.5m 케이블을 가진 빨판 안테나 | |
작동 온도 | 산업 -35℃~+75℃ | |
작동 습도 | 10%~90% 상대 습도, 응축 없음 | |
차원 | 2AI | 115×90×40 (mm) |
고침 방법 | 기준 3.5 인치 산업 DIN 길드 가로장 |
모수 | |
전원 출력: | 1W (또는 100mW 버전) |
전력 공급: | 9V-30V (보통 24V DC 또는 12V DC를 선택하십시오) |
통제 거리: | 3km (또는 1km 버전) |
보드율: | 1200bps |
감각력을 받기: | -123dBm@1200bps, -118dbm (9600bps) |
네트워킹 | |
네트워킹: | 다지점에 자유 코스 경마 그리고 점 |
의정서: | 모드 버스 RTU 의정서 |
항구 묘사 | |
입력: | 고립되는 2개의 활동적인 입력 (수동태는 주문을 받아서 만듭니다) |
산출: |
고립되는 2 수동적인 릴레이 산출 접촉 최대 부하 AC250V/5A, DC30V/5A (활동 산출 0-5V는 주문을 받아서 만듭니다) |
통신 포트 | RS485 (무선 RS485는 주문을 받아서 만듭니다) |
현재 | |
현재를 전달하십시오: | <600ma> |
현재를 받기: | <50ma> |
일반 | |
빈도: | 433MHz, 400, 450, 470 또는 다른 사람 밴드 |
수로를 열으십시오: | 16의 수로는 감광 스위치를 통해, 변화할 수 있습니다 |
유형 자산 | |
차원: | 115×90×40 (mm) |
안테나 연결관: | SMA의 1.5m 케이블을 가진 차량 안테나 |
온도: | (산업) -35℃~+75℃ |
설치 방법: | 기준 3.5 인치 산업 길드 가로장 |
