주파수: | 433/868/915MHz | 전원 출력: | 1W |
---|---|---|---|
거리: | 2-3km/5 킬로미터 | 입력: | 8개의 디지털 입력 |
출력: | 8개의 릴레이 출력 | 프로토콜: | 모드버스 rtu |
하이 라이트: | 원격 제어 단위,무선 케이블 전송기 |
1. 개략적 소개

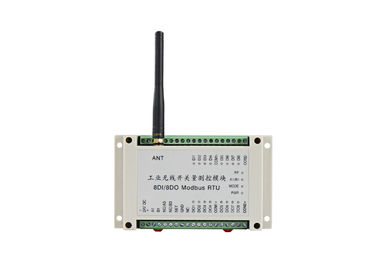

LS-RDIO0808 무선 RTU는 8개의 디지털 입력, 8 중계기 풋풋을 가지고 있습니다.
우리는 당신의 다른 제어 거리 요구조건을 충족시키기 위해 다른 유형을 갖.
2 킬로미터 이내에, 당신은 우리의 알에프 타입을 사용할 수 있습니다,
5 킬로미터 약, 당신은 5W 버전 또는 로라 타입을 사용할 수 있습니다
만약 당신이 더 먼 곳으로 제어되고 싶으면, 당신이 4G 유형 무선 입출력을 사용할 수 있습니다
2. 어플리케이션 필드
넓게 장비, 기호 논리학 선, AGV 등을 섞으면서, LS-RDIO 일련 I/O 모듈은 공장 센츄럴·데이터 과정, 펌프 제어기, 석유 감시, 채탄기, 장치, 로봇 통제, 충전기를 높인 환경 감시 설비와 같은 industry오토메이션에서 사용됩니다.
3. 매개 변수
매개 변수 | |
전원 출력 : | 1W 또는 100mW 버전 |
전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : | 3 킬로미터 또는 (1km 버전) |
보드 비율 : | 1200bps |
받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
네트워킹 | |
네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
공항 기술 | |
입력 : | (수동적인 8 활동적 DI는 특화했습니다) |
출력 : | 8개 중계기 수동적 출력, |
통신 포트 | (무선 RS485가 특화하 ) RS485 |
경향 | |
경향을 전하세요 : | <600ma> |
수신전류 : | <50ma> |
장군 | |
주파수 : | 433MHz, 400, 450, 470 또는 다른 밴드 |
채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 | |
차원 : | 145×90×40(mm) |

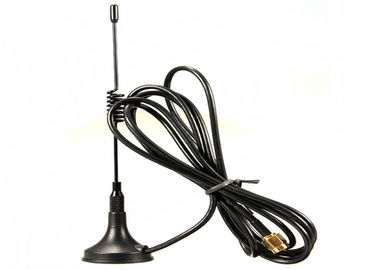

안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
온도 : | (산업적인) -35C~+75C |
실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
4. 무선 전신 입출력을 사용하는 방법
5. 애플리케이션 다이어그램 견본

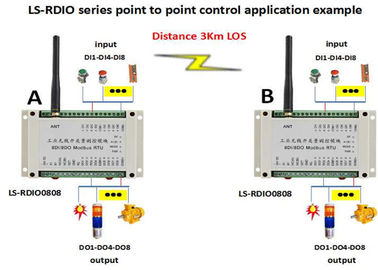

1) 점간제어
발언 :
모듈 A | 모듈 비 | 입력과 출력 해당 |
A(DI1-DI8) | B(DO1-DO8) | DI1-DI8의 한 각각 비의 DO1-DO8을 제어하고 |
A(DO1-DO8) | B(DI1-DI8) | DO1-DO8의 한 각각 비의 DI1-DI8에 의해 제어됩니다 |
기록 : 와 비는 똑같은 채널을 이용하여야 합니다 |
2) 한 주인이 종속부들을 2명 제어합니다
발언 :
마스터 모듈 | 종속 모듈 | 입력과 출력 해당 |
A(DI1-DI4) | B1(DO1-DO4) | B1의 제어 DO1-DO4의 DI1-DI4 각각 |
A(DI5-DI8) | B2(DO1-DO4) | B2의 제어 DO1-DO4의 DI5-DI8 각각 |
A(DO1-DO4) | B1(DI1-DI4) | DO1-DO4의 한 B1의 DI1-DI4에 의해 제어됩니다 |
A(DO5-DO8) | B2(DI1-DI4) | DO5-DO8의 한 B2의 DI1-DI4에 의해 제어됩니다 |
기록 : 와 비는 똑같은 채널을 이용하여야 합니다 |
3) 한 주인이 종속부들을 4명 제어합니다
발언 :
마스터 | 종속부 | 입력과 출력 해당 |
A(DI1-DI2) | B1(DO1-DO2) | B1의 제어 DO1-DO2의 DI1-DI2 |
A(DI3-DI4) | B2(DO1-DO2) | B2의 제어 DO1-DO2의 DI3-DI4 |
A(DI5-DI6) | B3(DO1-DO2) | B3의 제어 DO1-DO2의 DI5-DI6 |
A(DI7-DI8) | B4(DO1-DO2) | B4의 제어 DO1-DO2의 DI7-DI8 |
A(DO1-DO2) | B1(DI1-DI2) | 비의 DI1-DI2에 의한 통제된 것의 DO1-DO2 |
A(DO3-DO4) | B2(DI1-DI2) | B2의 DI1-DI2에 의한 통제된 것의 DO3-DO4 |
A(DO5-DO6) | B3(DI1-DI2) | B3의 DI1-DI2에 의한 통제된 것의 DO5-DO6 |
A(DO7-DO8) | B4(DI1-DI2) | B4의 DI1-DI2에 의한 통제된 것의 DO7-DO8 |
기록 : 와 비는 똑같은 채널을 이용하여야 합니다 |
4) 8가지 연고 한 마스터
발언 :
마스터 | 연고 | 입력과 해당 제어 |
A(DI1) | B1(DO1) | B1의 제어 DO1의 DI1 |
A(DI2) | B2(DO1) | B2의 제어 DO1의 DI2 |
A(DI3) | B3(DO1) | B3의 제어 DO1의 DI3 |
A(DI4) | B4(DO1) | B4의 제어 DO1 DI4of |
A(DI5) | B5(DO1) | B5의 제어 DO1의 DI5 |
A(DI6) | B6(DO1) | B6의 제어 DO1의 DI6 |
A(DI7) | B7(DO1) | B7의 제어 DO1의 DI7 |
A(DI8) | B8(DO1) | B8의 제어 DO1의 DI8 |
A(DO1) | B1(DI1) | DO1의 한 B1의 DI1에 의해 제어됩니다 |
A(DO8) | B8(DI1) | DO8의 한 B8의 DI1에 의해 제어됩니다 |
기록 : 모듈과 비가 똑같은 채널을 이용하여야 합니다 ; |
5) PC / PLC와 통신합니다
