| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-V25000 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 회수: | 150MHz | 전원 출력: | 154 |
|---|---|---|---|
| 거리: | 20KM | 인터페이스: | RS232/RS485/TTL |
| 전송: | 시리얼 데이터 | 응용 프로그램: | 선박 |
| 하이 라이트: | 단위 떨어져에 무선,원격 제어 단위 |
||

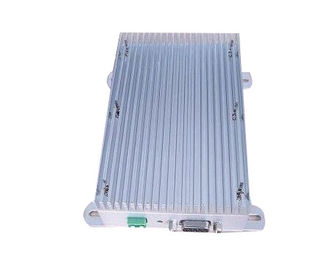

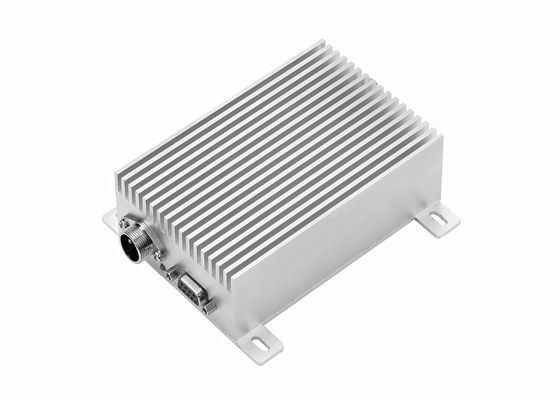

LS-V25000 라디오 전산 통신기
자료를 전달하기 위하여
지원 VHF 밴드 또는 UHF 밴드
공기 보드율 1200bps
공용영역 보드율: 1200bps에 9600bps
| 모수 | ||
| 전원 출력: | 25W | |
| 거리: | 20km | |
| 보드율: | 풀그릴 1200/2400 | |
| 채널 공간: | 12.5KHz | |
| 대역폭: | <25khz> | |
| 감각력을 받기 | -114dBm@1200bps, -107dbm (9600bps) | |
| 에 양립한 | ||
| LS-V 시리즈 | ||
| 힘 | ||
| 전력 공급: | 12V DC (과태) | |
| 전달 현재: | <6a> | |
| 현재를 받기: | <160ma> | |
| 잠 현재: | <1ma> | |
| 일반 | ||
| 조음: | MSK | |
| 빈도: | 150MHz 또는 230MHz | |
| 자료 형식: | 8N1, 8EI, 풀그릴 8O1, 또는 다른 사람은 주문을 받아서 만듭니다 | |
| 채널 아니오: | 소프트웨어에 의해 쓰는 | |
특징:
1. 출력되는 고성능: 10W 또는 25W
2. 긴 전송 거리: 20km까지
3. VHF 밴드 150MHz 밴드 또는 230MHz 밴드 또는 450MHz
4. 자료 전송
5. 두 배 PLL, 두 배 VCO의 높은 신뢰성
자료표
A의 일반 색인
● 빈도: VHF와 UHF 주파수 대 (150MHz, 230MHz)는, 대략 400의 수로를 저장할 수 있습니다
● 빈도 포용력: ±2.5ppm
● 채널 간격: 25 KHz
● 안테나 임피던스: 50Ω
● 환경 온도: - 35 ℃~+75 ℃
●는 형태를 조절합니다: MSK
● 공기 보드율: 1200bps/2400bps
B의 수신기 색인
● 감도: ≤0.25uV
● ignal 소음 비율 (SNR): ≤-50dB
● 인접한 채널 선택성: ≥70dB
● 간 조음 방해: ≥70dB
● 가짜 respouse 면제: ≥70dB
C의 전송기 색인
●는 힘을 전달합니다: 25W
●는 찡그림을 조절합니다: ≤3%
● 잔여 주파수 변조: ≤-48dB
● 빈도 탈선: ≤5KHz
● 수직 수로 힘 비율: ≤-70dB
● 처진 힘: ≤5uW
● RF 거리: 20km (25W RF 힘 야외에서)
D의 전력 공급
● DC: 12의 볼트 (±10%)
● 기다리는 현재: ≤ 1 6개의 0개 m A
● 전달 현재: ≤ 6 A (힘 25W를 전달하십시오)
E의 차원:
128*108*28mm
Pin 정의
| 연결관 | Pin 아니. | Pin 이름 | 묘사 | 말 |
| 전원 연결 | 1 | VCC | DC: 12V |
힘을 사용하십시오 DC 12V의 8A 보다는 더 많은 것 |
| 2 | GND | 전력 공급의 배경 | ||
| 신호 연결 | 1 | TTL (TxD) | TTL의 TxD | |
| 2 | TxD (아) |
RS-232의 TxD RS-485 A |
RS-232, RS-485, TTL, 유효한 단지 것 | |
| 3 | RxD (B) |
RS-232의 RxD RS-485 B |
RS-232, RS-485, TTL, 유효한 단지 것 | |
| 4 | TTL (RxD) | TTL의 RxD | ||
| 5 | GND | 신호 기준 | ||
| 6 | PTT | 오디오 전달은 가능하게 합니다 | 저수준 전달을 위해 입니다 | |
| 7 | MIC | 오디오 신호 입력 | 마이크 입력, 조음 감도 10mV | |
| 8 | SP | 오디오 신호 산출 | 오디오 증폭기 산출 8ohm 0.5W | |
| 9 | 스퀘어 | 신호 검사를 받기 | 고도 전송 신호를 받기 |
LS-V25000의 신청
회수, 바다 통제
공중 교통
산업 자동 통제
전력 계획
물 관리 감시자
철도 시스템의 신호 수집 그리고 전송
기름 적출과 수송 통제
기름 또는 우물의 측정
hydrological 감시
기상대 감시
숲 보호
지적인 건물
지질 정찰하십시오
이동할 수 있는 위치
군사 훈련
