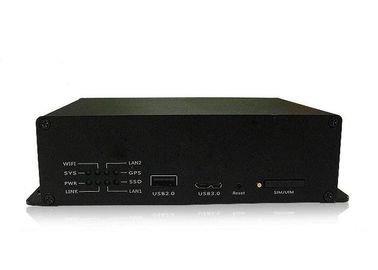

산업 4G 무선 출입구, 100Mbps 고속 4G 무선 DTU
1)주요 특징
지원 4G/3G/2G, 자동차, 통신 및 차이나 유니콤;
맨끝 TTL, RS485, RS232 및 서버 사이 양지향성 자료 투명한 전송을 지원하십시오;
사용자 정의 등록 패킷 및 박동을 지원하십시오;
서버에 있는 표준 TCP/IP 통신 인터페이스 소켓;
지적인 반대로 단선, 지원 온라인 테스트를 지원하거든 장비가 항상 온라인 이다는 것을 온라인 정비, 그 때 차단한 자동적인 재다이얼은, 보증합니다;
직렬 포트를 통해서 도메인 이름, IP, 포트 번호, APN, 직렬 포트, 보드율 및 다른 모수의 윤곽을 지원하십시오;
원격 구성, 먼 굳힌모 향상을 지원하십시오;
조정 IP 및 도메인 이름 DNS를 지원하십시오.
2)기술적인 모수
유형 | 모수 | 단위 | ||||||
최소한 | 전형적인 가치 | 최대 | ||||||
전기 재산 (25℃) | ||||||||
요점 전압 | 4.75 | 12 | 36 | V | ||||
작동 현재 | 70 | 150 | 250 | mA | ||||
봉우리 전류 | - | - | 2000년 | mA | ||||
무선 성과 (25℃) | ||||||||
주파수 영역 | 4G 3G 2G | - | ||||||
감도 | -106dBm | - | ||||||
최대. 방출 힘 |
|
- | ||||||
일반적인 성과 | ||||||||
공용영역 비율 | 1200년 | 9600 | 115200 | bps | ||||
인터페이스 수준 | RS485, RS232, TTL | |||||||
작동 온도 | -40 | 80 | ℃ | |||||
차원 | 52×35×10 (안테나와 부속품을 포함하여 아닙니다) | mm |
3)차원
5)방법 사용하기
5.1TCP/IP연결
LS-DG4가 TCP/IP 연결 형태에서 작동할 때, LS-DG4와 서버 사이 완전히 투명한 전송은, LS-DG4를 등록한 자료 프레임 및 박동 자료 프레임을 정의하는 항상 온라인의, 사용자 유지하기 위하여 필요 이고 자료 통신, 서버는 사용자 데이터 구조에서 등록한 자료 프레임 그리고 박동 자료 프레임을 분화할 필요가 있습니다. 서버는 또한 멀게 LS-DG4 SDN 또는 도메인 이름을 놓을 수 있습니다.
5.1.1등록된자료 프레임:
등록한 소포 자료 유형은 16 바이트의 최소한도 짐과 더불어 0x00, 입니다. 사용자는 자유롭게 주문 자료를 추가할 수 있습니다, 자료는 감도 바이트에 자동적으로 추가되고, 70 바이트를 대부분의 놓을 수 있습니다.
구조 머리 | 주소 | 유형 | 짐 길이 | 짐 | CRC16 구경측정 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | 자료 | CRC_H | CRC_L | |
구조 머리: 0x24
주소: 여자 마법사는 정면에, 상위 바이트 있습니다
유형: 0x00: 보고 IMSI (15 바이트) +CSQ (1 바이트)
길이: 부분 자료 길이는 정면에, 상위 바이트 있습니다;
짐: 데이터 컨텐트: 첫번째 15 바이트는 SIM 카드의 IMSI (ascll 부호)입니다, 그 후에 1 바이트는 GPRS의 감도 가치 RSSI (서명된 수)이고, 마지막 사람은 사용자 정의 등록한 포장 정보입니다.
CRC16 구경측정: 구조 머리에서 데이터 컨텐트, CRC-16 (모든 자료의 $1021) 체크에 시작하십시오;
1) CRCH: CRC16 검사함 높은 8 조금;
2) CRCL: CRC16 검사함 가는곳마다 조금
5.1.2박동자료 프레임:
박동 소포는 1 바이트 자료를 기본적으로 보내고, 자료는 0x04입니다. 사용자 정의 박동 소포인 경우에, 사람은 사용자 정의 박동 소포 자료를 보내고, 전송 간격은 40 초입니다.
5.2SMS기능사용
LS-DG4가 SMS 형태에서 작동할 때, LS-DG4는 SMS에 의하여 어떤 휴대전화든지와 연락할 수 있습니다. 휴대전화가 LS-DG4에 어떤 메시지든지 보낼 때, 직렬 포트에서 LS-DG4는 직렬 포트 (단지 70의 ASCII 문자의 최대)에서만 단말기 장비 반환 자료가 LS-DG4 최후 문자를 수신하는 휴대전화 수에 자동적으로 자료를 대답하는 경우에, 현재 SMS 내용 (70의 ASCII 문자까지 지원)를 발송합니다.
SMS 기능을 위한 특별한 주문화 필요조건은 지원됩니다
6)Pin 정의
핀 | 정의 | 입출력 | 기능 묘사 |
1 | VCC | 입력 | 긍정적인 전력 공급 (4.75V-36V) |
2 | Rxd_RS232 | 입력 | RS232 수준의 직렬 포트 입력 |
3 | Txd_RS232 | 산출 | RS232 수준의 직렬 포트 산출 |
4 | GND | 입력 | 부정적인 전력 공급 |
5 | SGND | 입력 | SGND |
6 | A_RS485 | 입력, 산출 | RS485 수준의 항구 |
7 | B_RS485 | 입력, 산출 | RS485 수준의 B 항구 |
8 | I01 | NC | |
9 | I02 | NC |
7)명령에
명령 묘사 | 체재 | 모수 |
명령 상태에 들어가십시오 | +++ | 아무도 (좋아 들어가고 돌려보내십시오) |
IP/SDN 도메인 이름을 놓으십시오 | AT+SDN=1, [ |
말: 1개는 최우선 순위에 있습니다) |
감소 IP/SDN 도메인 이름 | AT+SDN=0,< num=""> |
< num="">: Serial 아니오 1~5: 지정된 Serial 아니. A: 모두를 삭제하십시오 |
ID 번호를 놓으십시오 | AT+MODIDSET=1, |
|
고정되는 직렬 포트 모수 | AT+IPR=1 |
0: 1200bps 1: 2400 bps 2: 4800 bps 3: 9600 bps (과태) 4: 19200 bps 5: 38400 bps 6: 57600 bps 7: 115200 bps 8: 8개의 자료 비트 N: 동등 없음 O: 홀수 패리티 E: 짝수 패리티 1: 1개 조금 |
APN 구성 아이템을 추가하십시오 | AT+PROFILE=1 |
MCC: 이동할 수 있는 국가 번호 MNC: 이동할 수 있는 네트워크 부호 |
감소 APN 구성 아이템 | AT+PROFILE=0, |
A: 모두를 삭제하십시오 |
세트는 ID 기능을 추가합니다 | AT+ADDIDEN=1, |
0: 투명한 자료 전송이 과태이기 전에 ID를 추가하지 마십시오 1: 투명한 자료 전송을 놓기 전에 ID를 추가하십시오 |
등록한 소포 기능을 놓으십시오 | AT+REGPKT=1, |
|
박동 소포 체재를 놓으십시오 | AT+HBTPKT=1, |
각 40s를 한 번 보내십시오 |
SMS 작동 형태를 놓으십시오 | AT+SMSTMODE=1, |
0: TCP/IP 형태 1: TXT 투명한 전송 형태 |
질문 굳힌모 버전 번호 | AT+FWV=? | 아무도 |
재시동 DTU | AT+REBOOT | 아무도 |
명령 상태에 종료하는 | AT+QUIT | 아무도 (직렬 포트가 아무 가동도 없는 경우에, 그 후에 60s 후에 자동적으로 종료해) |
