제품 상세 정보:
|
| 전원 출력: | 100mW | 거리: | 1KM |
|---|---|---|---|
| 인터페이스: | TTL | 회수: | 433MHZ |
| 전원 공급 장치: | 5V의 | 크기: | 28mm×15mm×10mm |
| 강조하다: | 무선 데이타 전송,rf 자료 송수신기 |
||

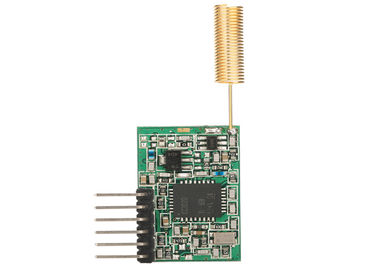

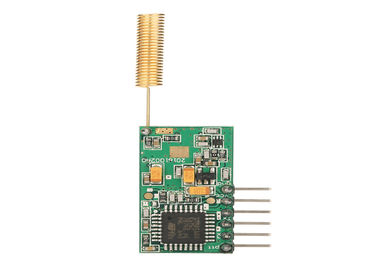

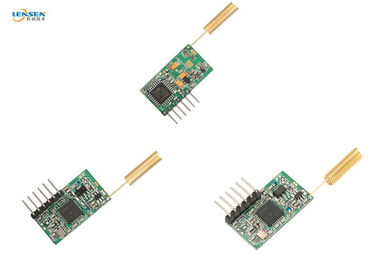

소형 RF 자료 모듈 저출력 무선 송수신기 TTL 항구 9600bps
LS-S100는 소형 크기 RF 자료 모듈입니다.
그것은 제한되는 공간 신청을 위해 보통 사용됩니다.
TTL 인터페이스 모듈은 마이크로 제어기 무선 커뮤니케이션을 위해 좋습니다
모수
| 성과 | |
| 전원 출력: | 100mW (과태), |
| RF 가시거리 범위: | 1000m@1200bps; 600m@9600bps |
| RF 실효율: | 1200/2400/4800/9600/19200bps |
| 공간 채널: | 1MHz (과태), (12.5/25KHz/other 주문화) |
| 대역폭: | <25khz> |
| 수신기 감도: | -123dBm@1200bps (1% BER) |
| 네트워킹 | |
| 네트워킹 지세학: | 자유 코스 경마, 점에 다지점 |
| 겸용성 | |
| LS-U 시리즈 | |
| 힘 | |
| 공급 전압: | 5V DC (과태), |
| 현재를 전달하십시오: | 100mA |
| 현재를 받으십시오: | 30mA |
| 잠 현재: | 10uA |
| 일반 | |
| 커뮤니케이션 형태: | 반양방 |
| 주파수 대: | 433MHz (400/450MHz/470MHz) |
| 채널: | 8 (과태), (선택) 16/32/64 |
| 공용영역: | TTL |
| 유형 자산 | |
| 크기: | 28mm×15mm×10mm (안테나 기초와 자료 핀을 제외하고) |
| 무게: | 20g |
| 안테나 기초: | 50Ω, SMA |
| 작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
| 빈도 안정성: | 산업 ±2.5ppm |
신청 분야
그것을 사용하는 방법
1. 과태 5V 전력 공급
2. PIN 정의 (6pin)
도표 1: JP 1 Pin 정의와 연결 방법
| Pin 아니. | 신호 이름 | 기능 | 수준 | 맨끝과의 연결 | 말 |
| 1 | GND | 전력 공급의 지상에 놓기 | - | 배경 | |
| 2 | VCC | 전력 공급: DC 5V | - | ||
| 3 | RXD/TTL | 자료 받기 | TTL | TxD | |
| 4 | TXD/TTL | 자료 전달 | TTL | RxD | |
| 5 | SLP | 잠 통제 | - | 잠 신호 | 저수준 유효한 |
| 6 | 시험 | 공장 테스트 | - | - |
우리의 소프트웨어에 의하여 모수 조정
당신은 우리의 컴퓨터에 모수를 읽거나 놓기 위하여 소프트웨어 Lensen.exe를 이용할 수 있습니다. 당신이 테스트 케이블에 의하여 PC에 RF 단위를 연결할 때, 컴퓨터에 DB9 뿐 아니라 usb 포트를 연결하는 것을 기억하십시오.
대응 빈도는 1-8의 수로의 433MHz를 가르킵니다
| 채널 | 빈도 | 채널 | 빈도 | 채널 | 빈도 | 채널 | 빈도 |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
