입력: | 2AI+2DI2DO | 출력: | 2AO+2DI2DO |
---|---|---|---|
주파수: | 433MHz/868MHz/915MHz | 거리: | 2 킬로미터 LOS |
애플리케이션: | PLC 무선제어 | 제어: | 입출력 동사 |
하이 라이트: | RS485 무선 전신 모드 버스 RTU,레크레이마 무선 전신 모드 버스 RTU,PLC 제어 모드 버스 르투 모듈 |
스택커 / 레크레이마 리모콘을 위한 무선 모드 버스 RTU
PLC 무선이 4-20mA 신호와 PLC 리모콘 스택커와 레크레이마를 수집하기 때문에 이 적용은 넓게 사용됩니다.
도입

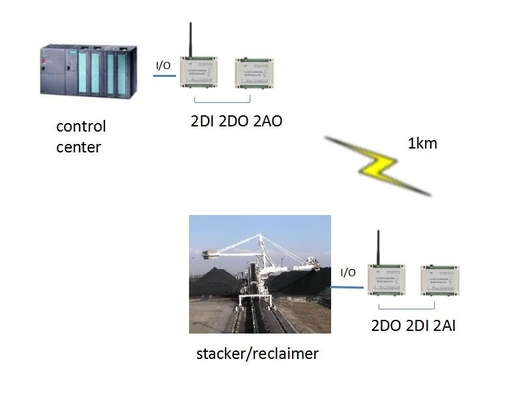

당신은 다이어그램 라고 말할 수 있습니다, 우리의 무선 르투스가 스택커와 그것의 관제실과 리크레이머 머신 사이의 무선 통신을 구축하는 것을 돕는데 사용됩니다. 이것은 많은 비용과 모니터를 줄이고 타임즈 지를 유지할 것입니다.
여기에서 우리는 LS-RDIO0202+LS-RAI/O 확장기를 사용합니다, 사용자들이 제시간에 기계의 4-20mA 아날로그 신호와 온-오프 조건을 받을 수 있습니다.
LS-RAI/O02의 데이터 시트
주파수 |
433MHz 또는 450MHz 또는 470MHz |
전원 출력 |
1W |
제품 |
2AI |
입력 유형 |
4-20mA 또는 0-5V 또는 0-10V |
출력형 |
4-20mA 또는 0-5V 또는 0-10V |
해상도 비율 |
24개 비트 |
정확도 |
±0.02% |
전원 공급기 |
9-36V DC는 보통 24V DC를 사용합니다 |
인터페이스 |
알에스 485 방식 |
채널 번호. |
16ch는 이행하지 않고 감광 스위치를 통해 프로그래밍할 수 있습니다 |
안테나 |
1.5m 케이블과 서커 안테나 |
작동 온도 |
-35 'C ~ +75 'C 인더스트리얼 |
일하는 습도 |
10%-90% 상대 습도, 비결노 상태 |
차원 |
115×90×40(mm) |
픽스 방식 |
표준 3.5 인치 산업적 DIN 회 철도 |
LS-RDIO0202의 데이터 시트
매개 변수 |
|
전원 출력 : |
1W (또는 100mW 버전) |
전원 공급기 : |
9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : |
3 킬로미터 (또는 1 킬로미터는 개작합니다) |
보드 비율 : |
1200bps |
받는 감도 : |
-123dBm@1200bps, -118dbm(9600bps) |
네트워킹 |
|
네트워킹하는 것 : |
점 대 점과 다중 지점에 대한 핵심 |
초안을 작성하세요 : |
모드 버스 RTU 프로토콜 |
공항 기술 |
|
입력 : |
(수동적인 2개의 활성 입력은 특화하고) 분리됩니다 |
출력 : |
분리되는 2개의 수동적 릴레이 출력 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (활성 출력 0-5V는 특화합니다) |
통신 포트 |
(무선 RS485가 특화하 ) RS485 |
경향 |
|
경향을 전하세요 : |
<600ma> |
수신전류 : |
<50ma> |
장군 |
|
주파수 : |
433MHz, 400, 450, 470 또는 다른 밴드 |
채널 번호 : |
16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 |
|
차원 : |
115×90×40(mm) |
안테나 커넥터 : |
1.5m 케이블과 차량 안테나인 SMA |
온도 : |
(산업적인) -35C~+75C |
실장 방식 : |
표준 3.5 인치 공업 조합 철도 |
관제실에서, PLC는 레클레어머가 무선의 아날로그 신호이게 하고 온-오프 조건을 제어할 수 있습니다. 관리가 쉽다.
OK, 우리의 상품을 시도하기 위해 환영합니다!
